2.1.3 Виды полупроводниковых диодов.
Выпрямительный диод.
Основные параметры:
Iпр.мах
Uобр.мах
Iобр.(Iо) – среднее значение
Rпр.диф.=∆Uпр./∆Iпр
Rобр.диф=∆Uобр/∆Iобр
Стабилитрон.
Предназначен для стабилизации постоянного U. Работает в режиме электрического пробоя(отвод тепла при повышении мощности).
Изгот. кремневые.
Основные параметры:
Uстаб от 3 до 180 (В)
Iст.мах т.к. H=∆Uст/∆T·100%
Iст.мin – температурный коэффициент нестабильного напряжения от 0,0005 до 0,2 %/°С
Варикапы.
Использ. зависим С р-п перех. при обратном включении (барьерной ёмкости) от Uобр.
Варикап – это конденсатор с электрически управляемой ёмкостью. При Со=300-600пф. с ↑Uобр δ р-п пер ↑-С↓. Кс= Со/Сmin Кс=3…4; Кс – коэффициент перекрытия.
Фотодиоды
фотодиод светодиод
Фотодиод – работает в режиме фотопреобразователя – Iобр зависит от интенсивности падающего светового потока (обратное включение)
Светодиод – при прямом включении в процессе инжекции происходит оптическое излучение, цвет которого зависит от характера примеси. Жёлтый, красный, зелёный.
ЛЕКЦИЯ №10
2.1.4 Транзисторы
Транзисторы – полупроводниковые приборы, которые могут быть использованы, как устройства, обеспечивающие усиление мощности электрического сигнала за счет энергии внешнего источника, принцип работы которых основан на физ. процессах, происходящих в одном или двух p-n переходах.
Различают следующие виды транзисторов:
биполярные (в процессах образов. токов участвуют носители зарядов обоих знаков – электроны и дырки)
униполярные (полевые) - в процессе образования токов участвуют носители заряда одного знака - электроны или дырки.
2.1.4.1 Униполярные (полевые) транзисторы
Управление током в полевых транзисторах осуществляется изменением проводимости канала, через который протекает электрический ток под воздействием электрического поля.
По способу создания делятся на:
полевые транзисторы с управляющим p-n переходом;
МДП транзисторы с изолированным затвором:
а) со встроенным каналом;
б) с индивидуальным каналом.
Интерес к ним вызван их преимуществами по сравнению с биполярными транзисторами:
высокая технологичность;
хорошая воспроизводимость требуемых параметров;
малая стоимость;
высокое входное сопротивление.

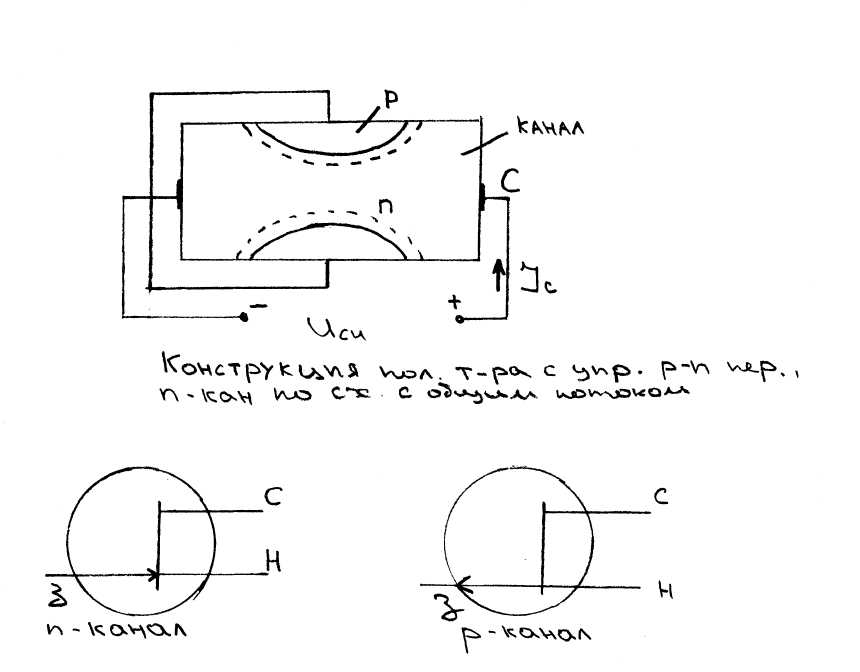

2.1.4.2 Полевые транзисторыс управляющим p-n переходом
хемное
обозначение транзистора с управляющим
p-n
переходом.
Канал – полупроводник n-типа с относительно малым количеством донорской примеси.
Затвор – кольцевой слой полупроводника p-типа с высоким содержанием акцепторной примеси.
Электрод, от которого начинают движение носители заряда называется исток, электрод, к которому они движутся – сток.
По каналу, под действием продольного внешнего электрического поля, созданного Uси движутся электроны от истока к стоку.
носителей,чем
n
слой,изменение ширины p-n
перехода происходит в основном за счет
ширины канала (n).
Измен. сечения токоведущ. канала →
Iс
Особенность полевого транзистора в
том, что на Iс
Особенность полевого транзистора в
том, что на Iс

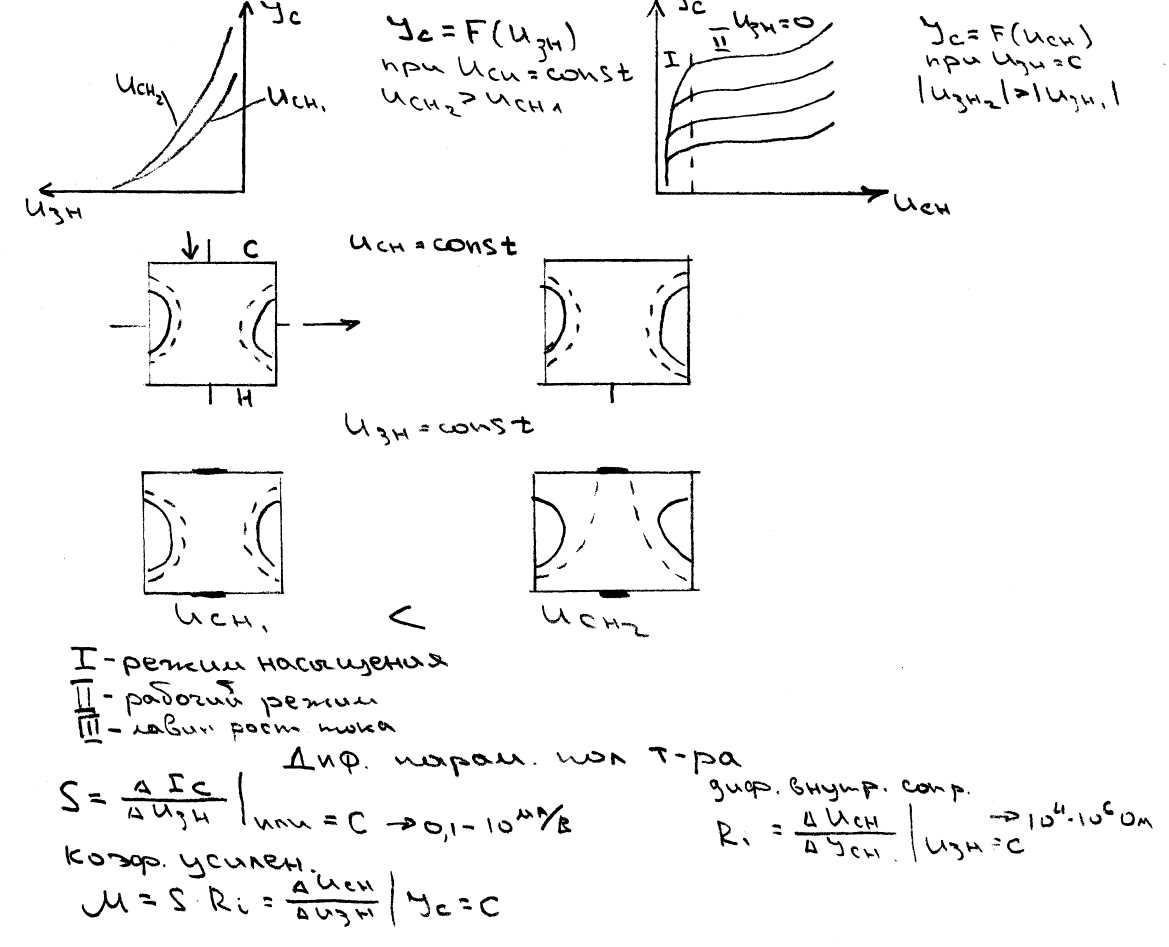

Особенность полевого транзистора в том, что на Iс Особенность полевого транзистора в том, что на Iс (сильнее). Эти процессы илюстрир. семейств. стокозатв. характеристик.
На входе его практ. не расходуется мощность.

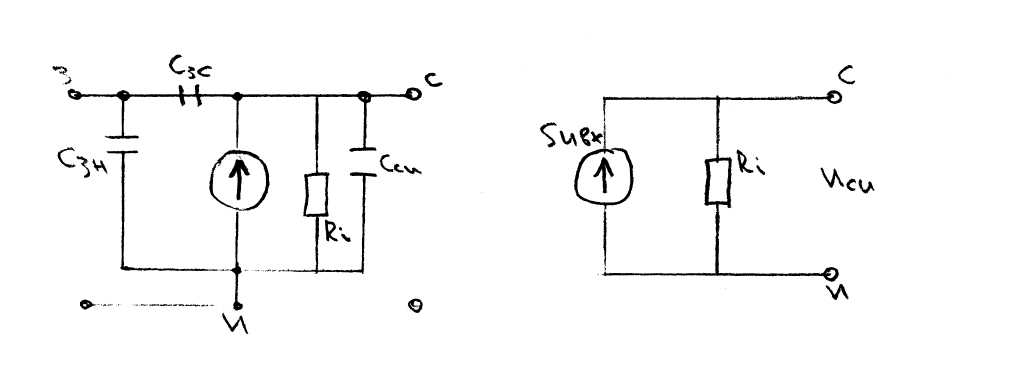

Схема замещения пол. тр-ра с упр. p-n
В обл. выс. част. В обл. ниж. част.
