Лекция №1
Электротехника и основы электроники
Введение.
Электротехника – наука о техническом использовании электричества и магнетизма в народном хозяйстве.
Электроника – отрасль науки и техники, изучающая электронные приборы, схемотехнические устройства на их базе и применение этих устройств в различных промышленных установках.
В результате изучения курса студент должен знать:
Основные электротехнические законы, методы анализа и расчета электрических цепей, простейших электрических и электронных устройств;
Принципы действия и использования основных электротехнических, электронных устройств и электроизмерительных приборов;
Электрическую терминологию и символику;
Студент должен уметь
Выбирать и эксплуатировать в соответствии с паспортными данными необходимые электрические и электронные устройства и приборы;
Формулировать требования (выдавать техническое задание), предъявляемые к электроустановке, а при необходимости – и создавать несложные установки самостоятельно.
Оценивать перспективы своей отрасли с точки зрения автоматизации и кибернетизации производственных процессов
Электротехника
Электрические цепи постоянного тока
Электрическая цепь и ее элементы
Электрическая цепь – это совокупность соединенных друг с другом источников эл. энергии и ее приемников, по которым может протекать эл. ток.
Для удобства описания, анализа и расчета эл. цепей используют ее графическое изображение, называемой схемой эл. цепи (рис.1.1)
- Гальванический элемент И служит источником эл. энергии;
- лампа накаливания Л служит приемником эл. энергии, преобразующим ее в световую и тепловую;
- выключатель К коммутирует
- амперметр А измеряет ток в цепи;
- вольтметр V измеряет падение напряжения на лампе
б) в) г) д)
Рис.1.2 Источники эл. энергии:
а) гальванический элемент ;
б) батарея гальванических элементов;
в) генератор постоянного тока;
г) термопара;
д) фотодиод.
а) б) в) г) д)
Рис.1.3 Приемники электрической энергии
а) резистор;
б) лампа накаливания;
в) обмотка электромагнитного реле;
г) конденсатор;
д) катушка индуктивности.
а) б) в) г) д)
Рис.1.4 Коммутационные (вспомогательные) элементы эл. цепи
а) выключатель;
б) переключатель;
в),г) разъемы;
д) плавкий предохранитель.
Источники эл. энергии и элементы, обеспечивающие преобразование эл. энергии (диоды, транзисторы, тиристоры, и т.д.) наз. активными элементами эл. цепи.
Все остальные элементы (приемники и вспомогательные устройства) наз. пассивными элементами эл. цепи.
Признаки классификации электрических цепей
В зависимости от характеристик источников эл. цепи подразделяются на цепи постоянного и переменного тока.
В зависимости от структуры различают неразветвленные (одноконтурные) и разветвленные (многоконтурные) цепи
Рис.1.5. Схема разветвленной эл. цепи.
Элементы разветвленной цепи: узлы, ветвь, контуры
В узле-точке (а,в) разветвления сходится не менее 3 ветвей
Ветвь – это заключенный между двумя узлами участок эл. цепи, образованный одним или несколькими последовательно соединенными эле-ментами, через которые протекает один и тот же эл. ток (a-m-b, a-n-b, a-p-b)
Контур - это замкнутый путь, проходящий по ветвям эл. цепи, причем ни одна ветвь в процессе обхода не повторяется дважды (a-m-b-p-a, a-m-b-n-a,
a-n-b-p-a). I
Независимым наз. контур разветвленной цепи, отличающийся от других контуров этой цепи хотя бы одной ветвью.
Для эл. цепи (рис.1.5) количество ветвей в=3; узлов у=2; контуров Nk=3; независимых контуров Nнк=[в-(у-1]=[3-(2-1)]=2.
Эл. цепи, содержащие один источник эл. энергии, наз. простыми, а более одного – сложными. R3
Эл. цепи наз. линейными, если сопротивление ее элементов не зависит от силы протекающего по ним тока и от приложенных к ним напряжений. В противном случае цепь нелинейна.
б)

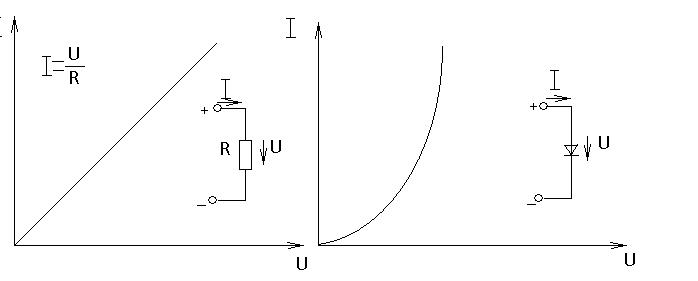

Рис 1.6. Вольт-амперные характеристики цепи: а) линейной; б) нелинейной
Графически выраженную зависимость между напряжением, приложенным к цепи, и протекающим в ней током наз. вольт-амперной характеристикой (ВАХ).
Пример
ВАХ линейной цепи, описываемой линейной
зависимостью
, где
, показан на
рис.1.6.а, а нелинейной цепи, описываемой
нелинейной зависимостью
– на рис 1.6.б
Далее преимущественно рассматриваются линейные цепи.
