2.2 Штурманская справка по порту назначения

Порт Манила (Manila)

Оборудованный у восточного берега Манильской бухты в районе устья реки Пасиг (Ш = 14°36" Д = 120°57.0л), является крупнейшим экономическим центром Филиппин. Порт состоит из рейда и двух больших, хорошо оборудованных гаваней: Южной и Северной. Южная гавань, находящаяся к S от реки Пасиг, доступна для больших судов, а Северная гавань, расположенная к N от устья реки Пасиг, предназначена для небольших судов. Малые суда могут становиться к причалам, расположенным в нижнем течении реки Пасиг.

Границы порта. С юга акватория порта ограничена линией, проведенной на 255° от юго-западной оконечности южного мола, ограничивающего бассейн для яхт. Западная граница порта проходит по меридиану мыса Сапгпей. С севера акватория порта Манила ограничена параллелью устья реки Витас (Vitas), которая впадает в Манильскую бухту в 2-х милях к N от устья реки Пасиг.

Приливы. Средняя величина прилива в порту Манила 1,1м. Приливно-отливные течения в районе порта слабые.

Поймана порта Манила осуществляют лоцманскую проводку в пределах Манильской бухты и в нижнем течении реки Пасиг на протяжении 1 миля от входа в неё. Лоцманская проводка обязательна для всех судов при входе в гавани порта и выходе из них, при перемене места стоянки у причалов и при переходе с одного якорного места на другое в пределах гавани. Мористее волноломов порта Манила лоцманская проводка не обязательна. Позже 18 часов по местному времени производится только лоцманская проводка пассажирских судов и судов, имеющих на борту почтовую корреспонденцию. Лоцманские услуги, которые оказываются в период от захода до восхода солнца, оплачиваются в двойном размере. Лоцман может подняться на борт судна в любом пункте Манильской бухты, где находится указанное судну место якорной стоянки. Лоцманский катер окрашен в белый цвет и несет флаг «Р» («П») МСС. Заявка на лоцманскую проводку передается через сигнальную станцию, расположенную на здании таможни.

В порту Манила имеются причалы для больших судов. Для производства погрузочно-разгрузочных работ часто используют как портовое оборудование, так и судовые средства. Аэромаяк Манильского международного аэропорта (Manila International Airport) установлен в 5,5 милях к SO от южного входного мыса устья реки Пасиг.

Южная гавань (South Harbor) расположена к S от устья реки Пасиг. С NW и W она защищена западным волноломом, который простирается на 1,2 мили к SSW от острова Энджинир, а с юго-запада южным волноломом, который находится в 1,3 кбт. к SSO от южной оконечности западного волнолома. У северо-восточного берега гавани имеются пирсы, к которым могут швартоваться океанские суда.

Огни установлены на южной оконечности западного волнолома, а так же на северной и южной оконечностях южного волнолома. Светящий знак установлен на здании таможни в 6,3 кбт. к SO от южного входного мыса устья реки Пасиг.

Пирсы расположены у северо-восточного берега Южной гавани. Они имеют нечетные номера с №3 по №13; вдоль стенок пирсов оборудованы причалы, имеющие установленные номера. К пирсам могут швартоваться океанские суда. Во время сильных ветров швартовку можно производить с помощью буксиров.

Пирс №13 выступает от берега в 8,3 кбт. к N0 от южной оконечности западного волнолома. Длина волнолома 408 м, ширина 69м. Глубина у стенок пирса 7-9,2 м. Имеются крытые хранилища.

Пирс №9 расположен в 1 кбт. к NW от пирса №13. Он является наиболее оборудованным причальным сооружением. Глубины 6,8-9,2 м.

Пирс №5 сооружен в 0,8 кбт. к NW от пирса №9. Глубины у стенок пирса 6-8,8 м. На пирсе имеются крытые хранилища для грузов. Против юго-восточной стенки пирса в 46 м от его оконечности находится подводная свая. Еще одна свая расположена между пирсами.

Пирс №3, крайний северо-западный, находится в 1 кбт. к NW от пирса №5.

Северная гавань (North Harbor) расположена непосредственно к Северу от устья реки Пасиг. С юго-запада гавань защищена северным волноломом. Глубины в Северной гавани не превышают 5 метров; гавань подвержена обмелению. В северную гавань ведет фарватер с наименьшей глубиной 4 метра. У восточного берега Северной гавани сооружено 7 пирсов, которые предназначены для небольших судов и имеют четные номера с №2 по №14.

Якорные места: В порту Манила имеются внутренние и внешние якорные места. Внутренние якорные места расположены в пределах Южной гавани в районе глубин 4,9-8,8 метров. Внешние якорные места находятся на рейде, к N от южной границы порта и мористее его волноломов. Глубины на внешних якорных местах 14,6-40 метров. При сильных южных ветрах производить грузовые операции на внешних якорных местах невозможно. Якорные места для танкеров находятся в 6 кбт. к WNW от южной оконечности западного волнолома.

Правила плавания в Манильской бухте

При входе в бухту по южному проходу нельзя подходить к берегам и островам, ограничивающим этот проход, на расстоянии 1 мили, а так же приближаться на расстояние менее 1 мили к линии, соединяющей северозападную оконечность острова Лимбонес с островком Эль-Фрайле. Все торговые суда при входе в Манильскую бухту должны поднять свой национальный флаг и свои позывные. Суда, имеющие на борту почту, должны поднять цифровой сигнал, указывающий число мешков с почтой. Эти сигналы должны быть подняты, как только судно приблизится к острову Коррехидор на расстояние видимости сигналов. Сигналы держать поднятыми не менее 15 минут; после того как сигнальная станция на острове Коррехидор окажется на траверзе, сигналы опускаются. Судам, следующим в порт Манила или выходящим из него, запрещается останавливаться и становиться на якорь на участке между входом в Манильскую бухту и якорными местами, находящимися в порту Манила.

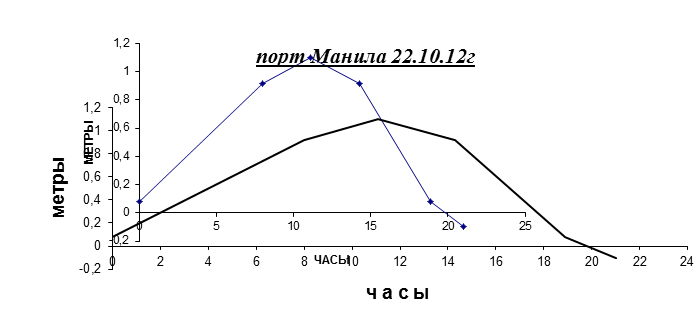

Сведения о приливах в порту Манила

Дата	Фаза Луны	Полная вода		Малая вода
		Время	Высота, м	Время	Высота, м
21.10.12г.	сизигия	11.01	1.0	19.58	-0.1
23.10.12г.		12.00	1.1	21.02	-0.1

ΔT1= 8.95*0.25= 2.2 B= 1.1*0.15= 0.165

ΔT2= 16.0*0.25= 4.0 B= 1.2*0.15= 0.18

ΔT3= 9.0*0.25= 2.3 B= 1.2*0.15= 0.18

Порядок лоцманской проводки, заявка, сигналы, район приема

Лоцмана порта Манила осуществляют лоцманскую проводку в пределах Манильской бухты и в нижнем течении реки Пасиг на протяжении 1 миля от входа в неё. Лоцманская проводка обязательна для всех судов при входе в гавани порта и выходе из них, при перемене места стоянки у причалов и при переходе с одного якорного места на другое, в пределах гавани.

Позже 18 часов по местному времени производится только лоцманская проводка пассажирских судов и судов, имеющих на борту почтовую корреспонденцию. Лоцманские услуги, которые оказываются в период от захода до восхода солнца, оплачивается в двойном размере.

Лоцман может подняться на борт судна в любом пункте Манильской бухты, где находится указанное судну место якорной стоянки. В том случае, когда судно направляется в одну из гаваней порта, лоцман поднимается на борт судна в районе карантинного якорного места вместе с карантинным врачом.

Лоцманский катер окрашен в белый цвет и несет флаг «Р» («П») МСС. Заявка на лоцманскую проводку передается через сигнальную станцию, расположенную на здании таможни. Связь осуществляется по УКВ радиостанции каналы 13, 11, 16. Судно, находящееся в ожидании лоцмана, несет флаг «G» (ГОЛФ) МСС. Все торговые суда при входе в Манильскую бухту должны поднять свой национальный флаг и свои позывные. Эти сигналы должны быть подняты, как только судно приблизится к острову Коррехидор на расстояние видимости сигналов. Сигналы держатся поднятыми при всех обстоятельствах не менее 15 минут; после того как сигнальная станция на острове Коррехидор окажется на траверзе, сигналы опускаются.
