Федеральное агентство морского и речного флота

Федеральное государственное образовательное учреждение

высшего профессионального образования

«Морской государственный университет им. адм. Г.И. Невельского»

Кафедра судовождения

Курсовой проект

По дисциплине «Навигация и лоция»

Планирование перехода т/х «Гранд Мерея»

Из порта Инчхон в порт Манила

Исполнитель – курсант гр. Золотухин М.Р.0141гр.

Руководитель: Лентарев А.А.

Дата получения задания

Дата окончания работы

Дата защиты

Владивосток 2013

Содержание:

1. Справочные данные по судну

1.1 Технико-эксплуатационные данные судна. Маневренные элементы судна

2. Состав навигационного оборудования судна, комплект радионавигационного оборудования

3. Точностные характеристики радиотехнических средств судовождения

2. Штурманская справка по порту отхода

2.1 Навигационная характеристика, ориентиры, влияние приливов, течение, сведение о якорной стоянке у причала Порт Инчхон.

2.2 Штурманская справка по порту назначения

2.3 Штурманская справка на переход

2.4 Выбор маршрута перехода

2.5 Предварительный расчет перехода

2.6 Карты, пособия и руководства для плавания

3. Надежность навигационного обеспечения безопасности перехода

4. Планирование

5.Перечень необходимой литературы

1. Справочные данные по судну

1.1 Технико-эксплуатационные данные судна. Маневренные элементы судна

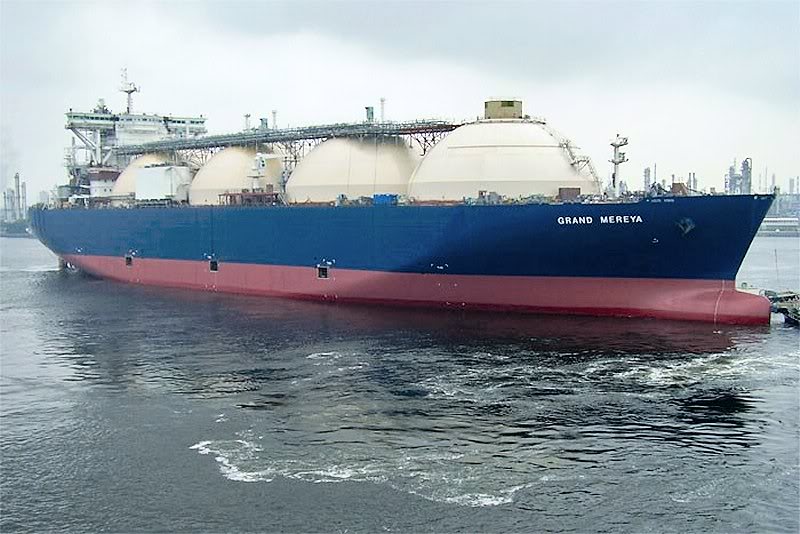

Тип судна: танкер-газовоз (lng tanker)

Название судна: “Grand Mereya”

Позывные судна: 5bcp2

Длина наибольшая Длина между перпендикулярами Ширина наибольшая Осадка максимальная Gross Tonnage DWT Водоизмещение по грузовую марку Водоизмещение порожнем Высота борта Высота от киля до клотика Высота антенны РЛС Главный двигатель: паровая турбина Вместимость (валовая) Вместимость (чистая) Количество грузовых танков Вместимость грузовых танков Тип корпуса Кол-во сортов груза, перевозимых одновременно Тип танков Допустимая температура( в Цельсия) Эксплуатационная скорость Класс судна Экипаж Дальность плавания Номер IMO MMSI Год, место постройки Порт приписки

289 м 274 49 м 12 м 120525 тонн 74497 тонн. 122,239 36,671 60,58 м 71 м 65 м 32 090 л. с. 145,000 36,671 4 147 000 Двойной 1 Сферические -163 19,5 узл. +100A1 2G 14 чел. 15000 – 16000м. миль 9338929 20985600 2007, Япония Лимасол

1.2 Состав навигационного оборудования судна, комплект радионавигационного оборудования

Курсоуказатели:

1. Гирокомпас Anschutz STD 20 1 шт.

2. Магнитный компас 1 шт.

Радиолокатор: Nicleus 6000A 2 шт.

Электронная карта (ECDIS) NAVI SAILOR TRANSAS 1 шт.

Аппаратура ГМССБ: 1. Inmarsat-C 1 уст.

2. Станция ПВ/КВ Furuno 1 уст.

3. Станция УКВ 2 шт.

4. Переносные УКВ 3 шт.

5. Navtex 1 шт.

6. EPIRB 3 шт.

7. SART "LOKATA" 2 шт.

Лаг: индукционный Consilium Marine SAL1-6 1 шт.

Эхолот: SKIPPER IR 201 1 шт.

Спутниковая система:

1. NT 200 GPS 1 шт.

2. NT 200 DGPS 1 шт.
