10. Особенности устройства и работы стационарного склада горючего береговой базы соединения кораблей

Склады горючего береговой базы размещаются в пунктах постоянного базирования соединений кораблей на участке местности площадью от 1 до 3 га на удалении 500-1500 м от береговой линии. Склады горючего ББ оборудуются стационарными казематными и стальными передвижными горизонтальными резервуарами. Каждый резервуар вместимостью свыше 60 м должен иметь технический пас порт, разрабатываемый изготовителем. Резервуары вместимостью 60 м3 и менее должны иметь градуировочные таблицы. Каждому резервуару присваивается порядковый номер согласно генеральному плану склада горючего ББ.

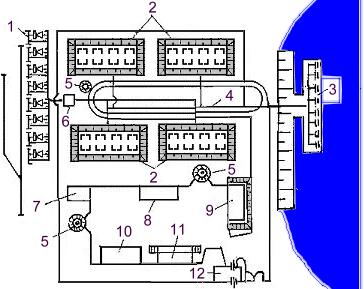

СХЕМА РАЗМЕЩЕНИЯ СКЛАДА ГОРЮЧЕГО ББ

Условные обозначения:

1 участок приема горючего из жд транспорта; 2 участки хранения горючего; 3 участок приема-выдачи горючего (на причале) из наливных судов и заправки кораблей; 4 технологические трубопроводы; 5 пожарные водоёмы; 6 насосная станция; 7 площадка для выдачи горючего в АСЗТГ (раздаточная); 8 хранилище для технических средств; 9 площадка для хранения горючего в таре; 10 помещение для средств перекачки; 11 хранилище с рампой для тарных продуктов; 12 управление склада и лаборатория.

Подача горючего на склад горючего ББ осуществляется следующими видами транспорта: жд; водным; автомобильным.

Выдача горючего со склада горючего ББ осуществляется по технологическим трубопроводам: на стационарные (плавучие) сливно-наливные причалы (пирсы); в АСЗТГ. Технологические операции по приему-выдаче горючего осуществляются по технологическим трубопроводам стационарными насосными станциями или подвижными (передвижными) средствами перекачки. Для тех. средств и горючего в таре оборудуются хранилища, навесы и площадки.

Стационарные причалы (пирсы), предназначенные для приема горючего из наливных судов в резервуары склада горючего ББ, а также выдачи горючего, оборудуются в соответствии с ВСН 111-83.

Для групповой заправки малых кораблей на складе горючего ББ развертываются передвижные комплекты групповой заправки малых кораблей, состоящие из средств перекачки, трубопроводов, фильтров, счетчиков и рукавов.

Так как группа расходных резервуаров зачастую располагается на естественных возвышениях, то обеспечивается возможность подачи горючего самотеком на причальные раздаточные устройства комплекта ГЗМК.

При отсутствии на складе горючего стационарных причалов (пирсов) для выдачи-приема горючего из резервуаров склада в наливные суда и заправки кораблей, на рейде развертываются комплекты беспричальной заправки кораблей.

Для предотвращения загрязнения акватории моря после прекращения перекачки технологические трубопроводы освобождаются от горючего.

Выдача горючего на корабли с газотурбинными и дизельными энергетически­ми установками, а также на корабли с летательными аппаратами производится в со­ответствии с Инструкцией об организации обеспечения качества горючего в Вооруженных Силах Российской Федерации.

13.Марки и основные характеристики трубомонтажных машин.

Назначение, тактико-техническая характеристика и общее устройство трубомон-тажной машины ТУМ-150В

Трубомонтажная машина ТУМ-150В предназначена для монтажа на местности полевого магистрального трубопровода повышенной производительности ПМТП-150. ТУМ-150Впроизводит погрузку труб крановым устройством из автомобиля-трубовоза в бункер машины и автоматизированную сборку, и укладку труб на местности.

Показатель

Значение показателя

1

2

Тип машины

самоходная

Полуприцеп

специальный на базе ходовой части автомобиля КРАЗ-257 с активным приводом колес

Тягач

колесный трактор «Кировец К-701»

Темп монтажа трубопровода (с учетом времени на загрузку бункера трубами), км/ч

1,3

Скорость сборки, км/ч

3,5

/Вместимость бункера, труб

84

Количество рядов труб

7

Количество труб в ряду, шт.

12

Минимальный радиус укладки труб, м

150

Максимально допустимые уклоны дороги, град.

продольный уклон

поперечный уклон

15

10

Масса машины в снаряженном состоянии (без труб), кг

31200

Максимальная скорость движения в транспортном положении, км/ч

до 40

Время перевода машины из походного положения в рабочее и обратное, мин

10

Экипаж, чел

2

Назначение, техническая характеристика, общее устройство трубомонтажной машины МСТ-100

Трубомонтажная машина МСТ-100 предназначена для монтажа на местности полевого магистрального трубопровода повышенной производительности ПМТП-100.
