Работа 4. Работа с кабельной системой.
В этой работе приобретаются навыки работы со структурированной кабельной системой. Было произведено соединение двух коммутационных панелей в двух разных серверных шкафах.
Рисунок 22 - Коммутационная панель, вид спереди. Рисунок 23 - Использованный кабель

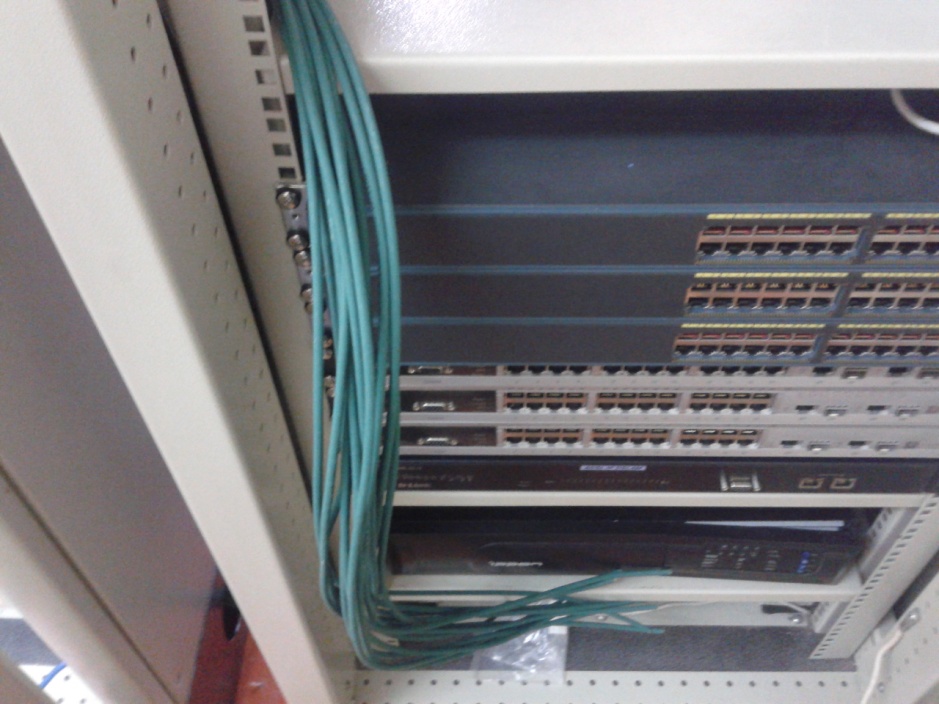

Рисунок 24 - Соединение двух шкафов Рисунок 25 – Провода на выходе в одном из шкафов
Для этого нам понадобился специальный нож, для заведения проводов на коммутационную панель. С его помощью мы закрепляем провода на тыльной стороне панели.
Рисунок 26 - Специальный нож для закрепления провода на патч-панели
13 проводов было проведено из одного серверного шкафа в другой, зачищены от изоляции и присоединены к задней панели по стандарту Б.

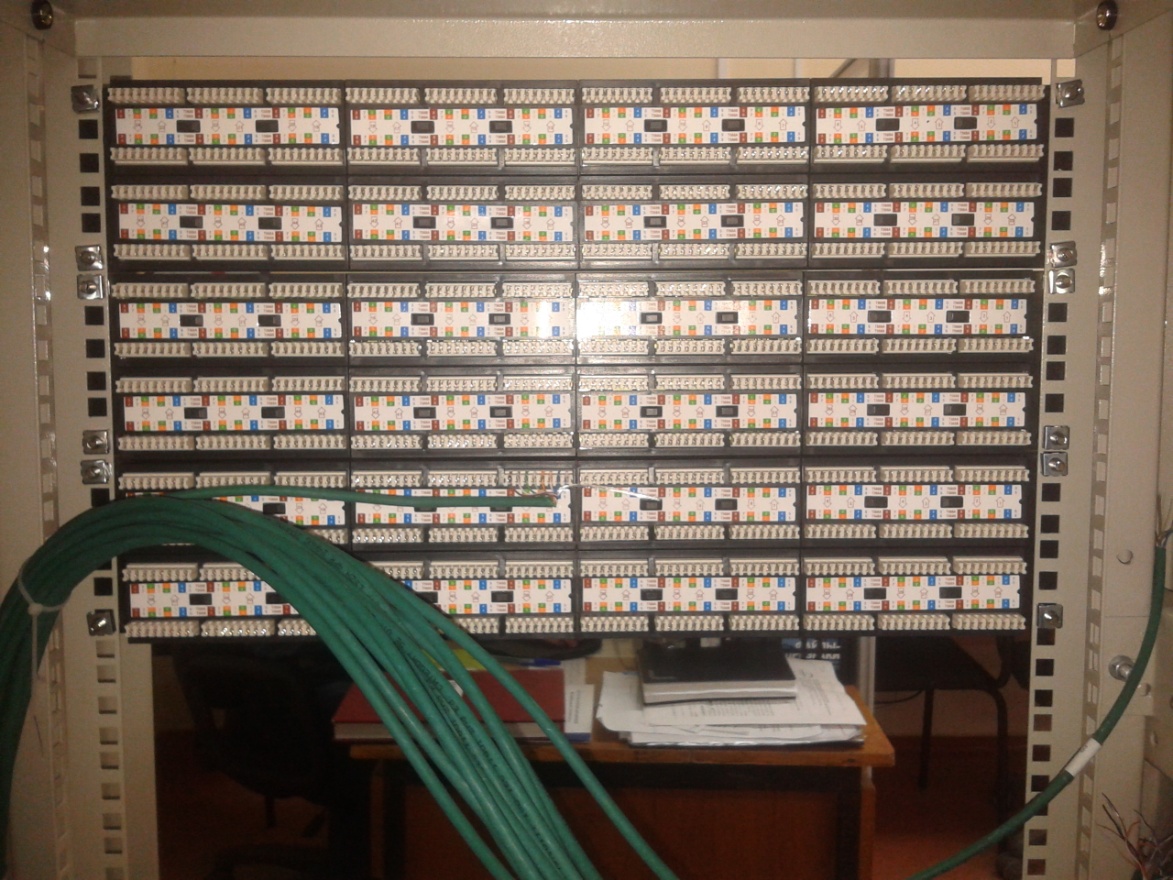

Рисунок 27 - Патч-панель в первом шкафу

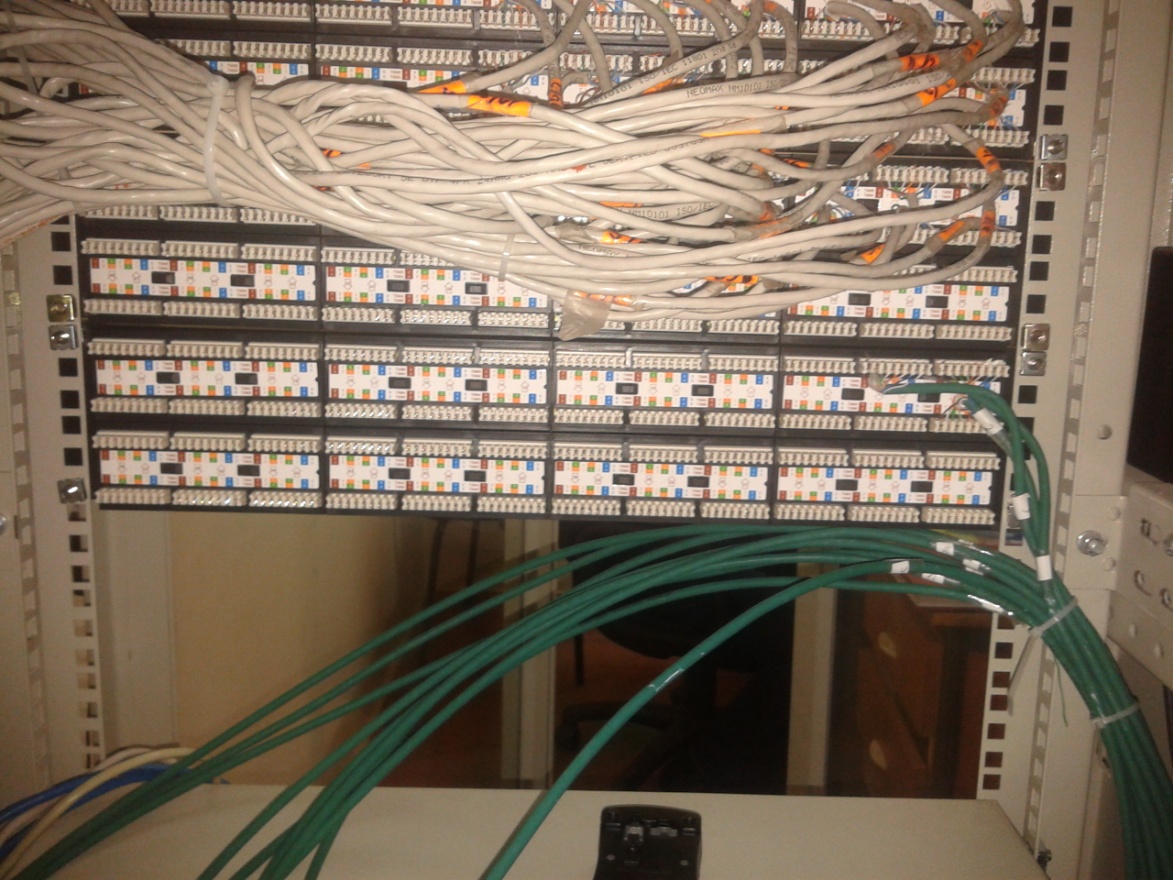

Рисунок 28 - Патч-панель во втором шкафу
Благодаря соединению двух коммутационных панелей получилось 13 взаимосвязанных портов в двух разных шкафах.
Каждое соединение было протестировано при помощи LAN-TESTER.

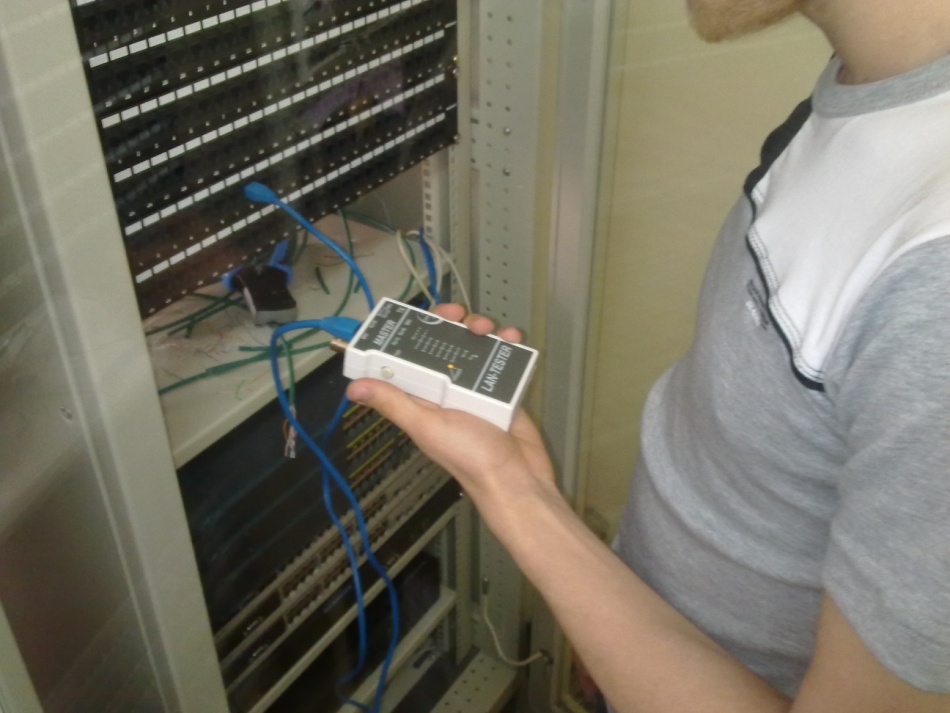

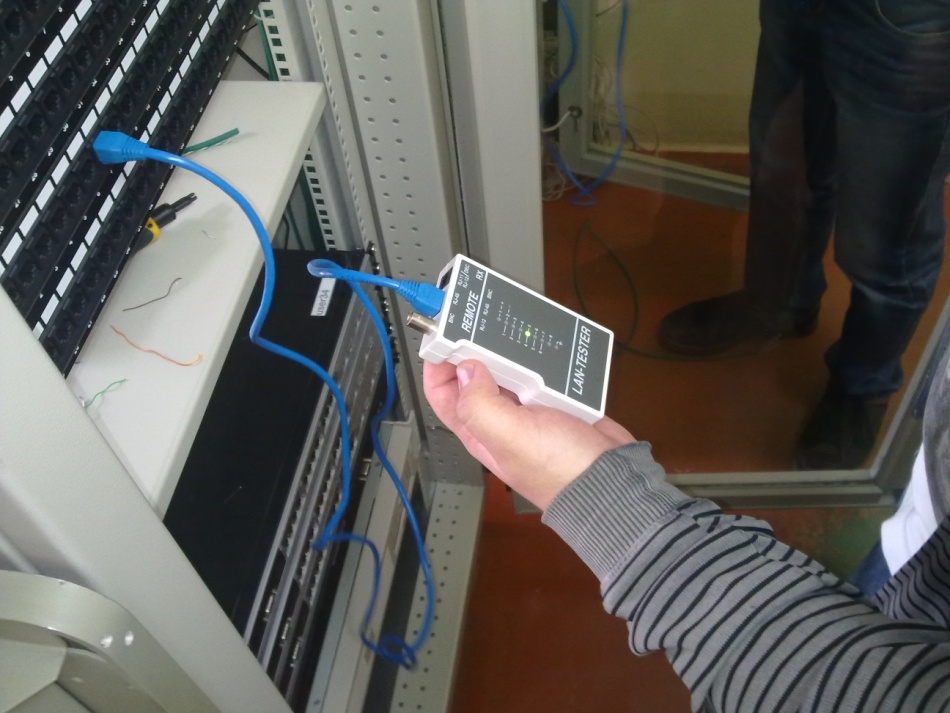

Рисунок 29 - Тестирование у первого шкафа
Рисунок 30 - Тестирование у второго шкафа
В результате проверки неполадок не обнаружено.
Работа 5. Создание и подключение общих ресурсов на ос Windows xp и Ubuntu.
В этой работе задачей было создание общих ресурсов на ОС Windows XP и Ubuntu. Для этого нам понадобилось две виртуальные машины с соответствующими ОС.

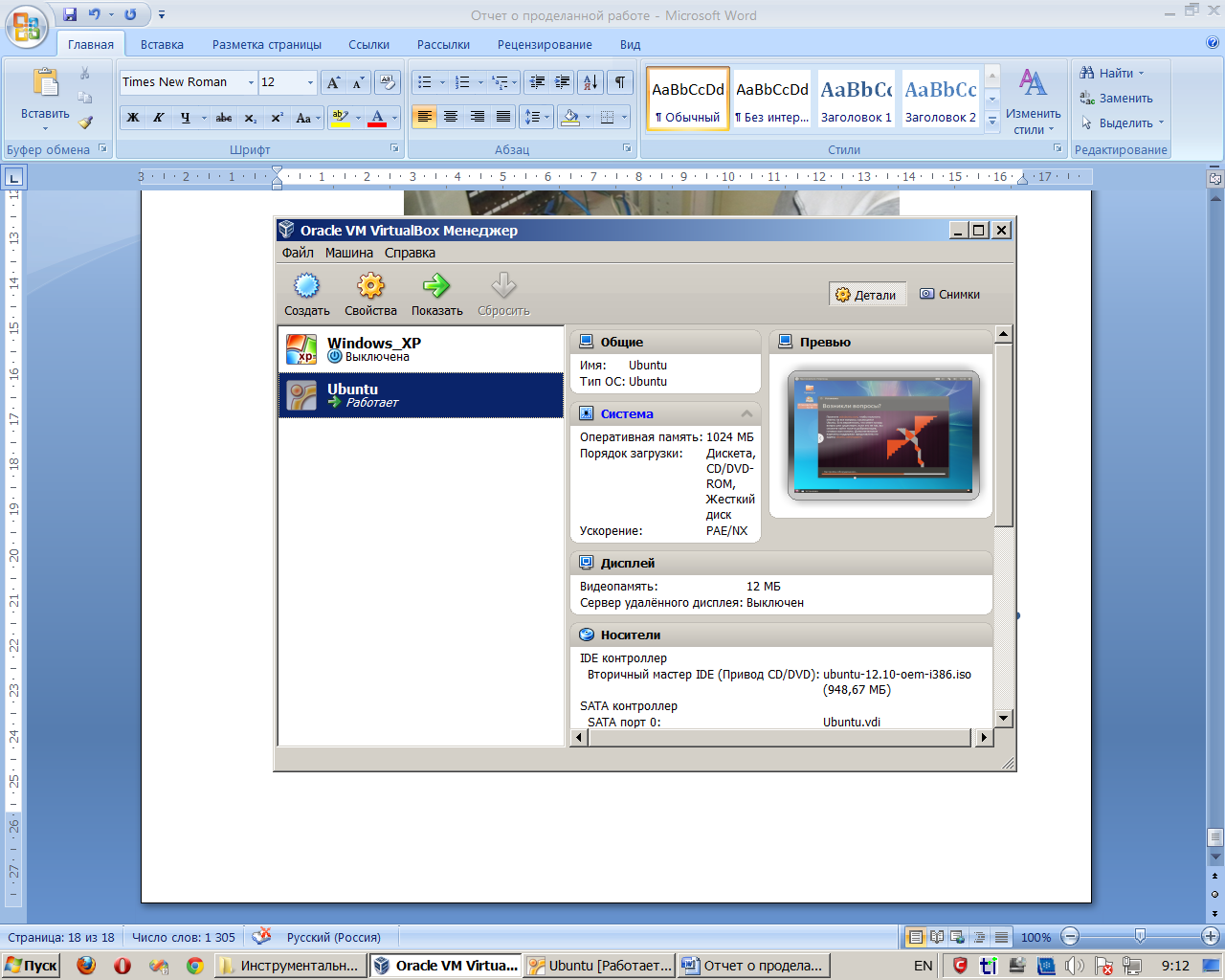

Рисунок 31 - Виртуальные машины для практической работы
После установки сетевые адаптеры машин были переведены на режим моста. Это было сделано для установки соединения между машинами. Установленное соединение было протестировано утилитой ping с двух сторон.

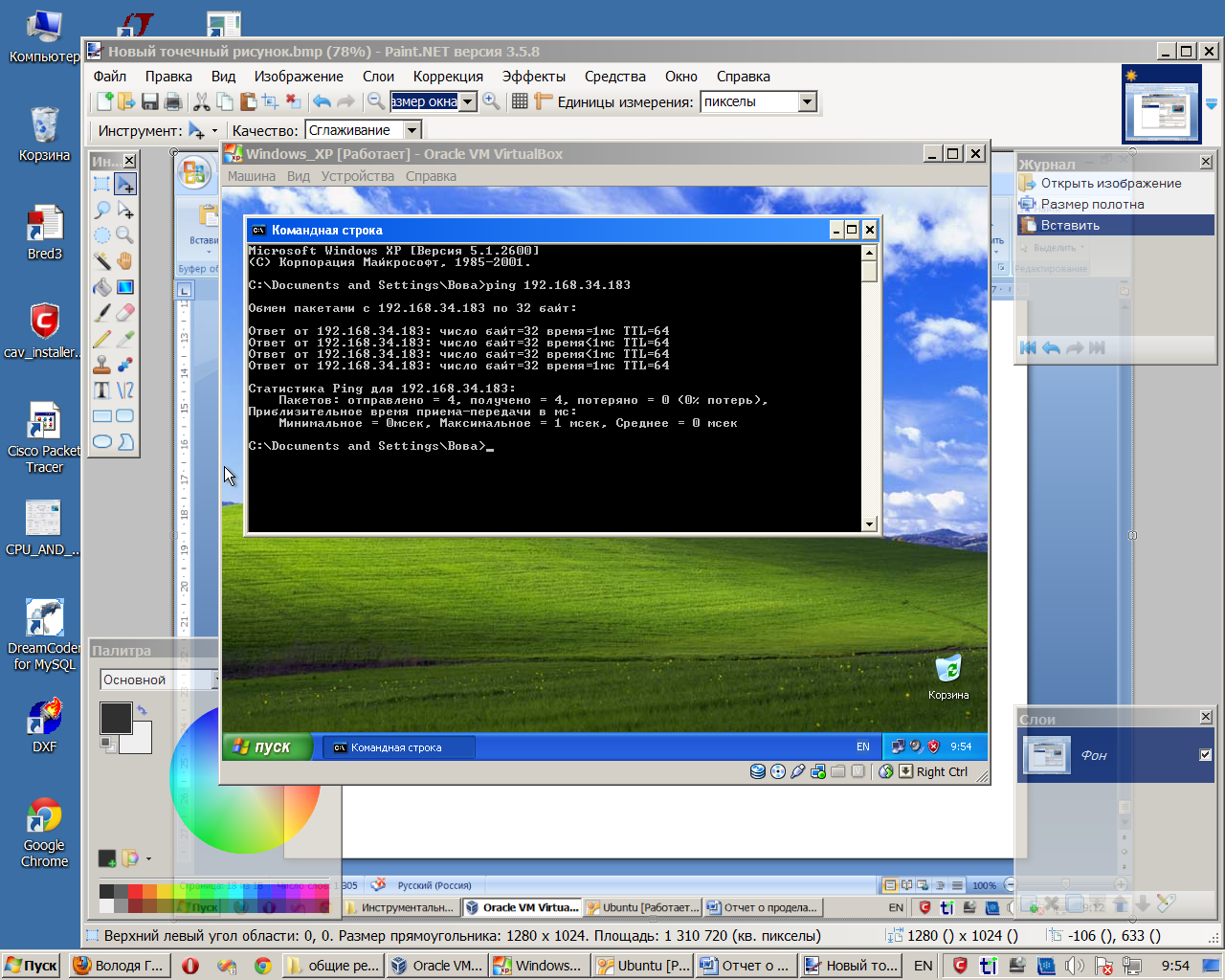

Рисунок 32 - Резултат утилиты ping в Windows XP

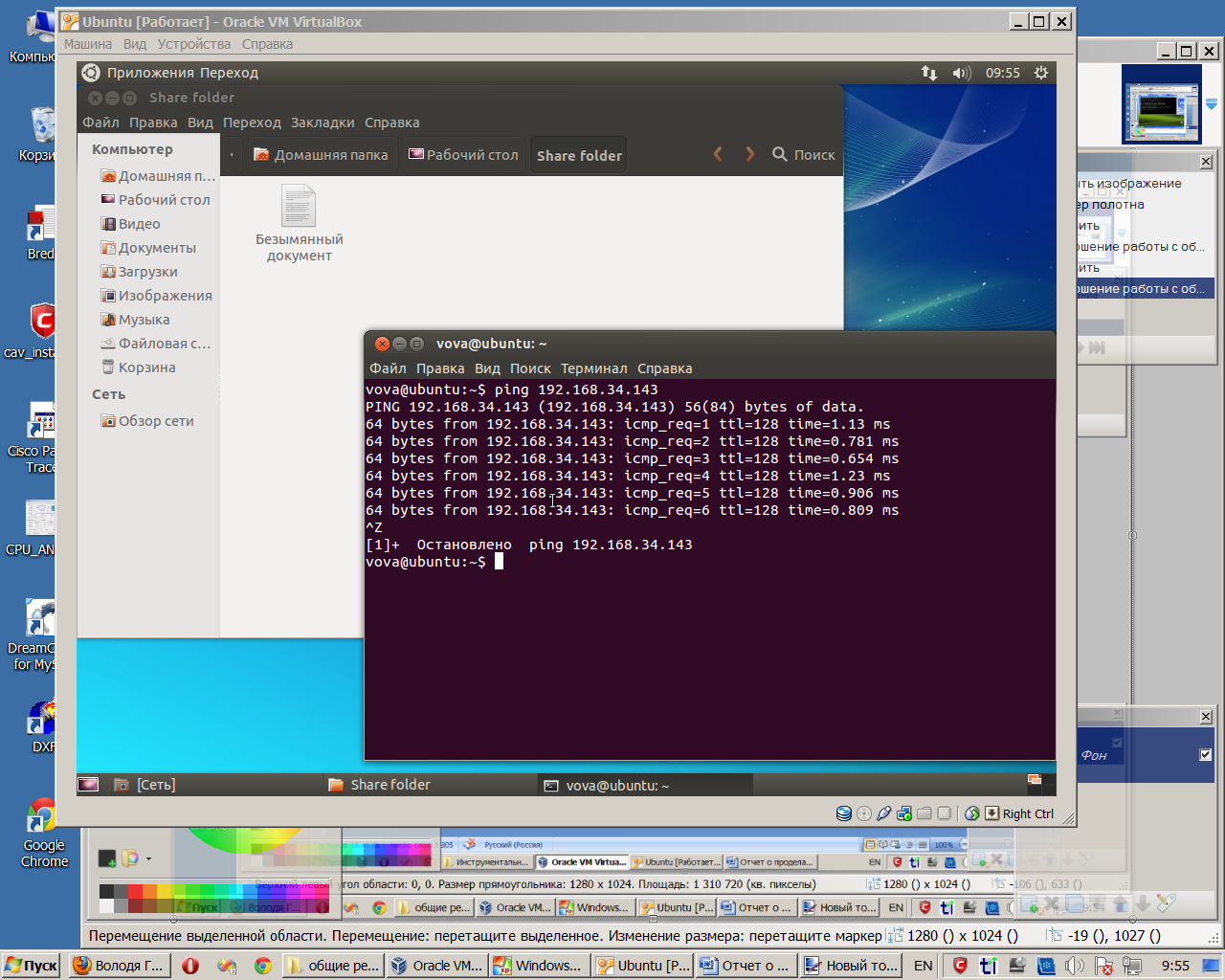

Рисунок 33 - Результат утилиты ping в Ubuntu
На ОС Windows XP объявили общий доступ к папке Share Folder и зашли на нее из ОС Ubuntu.

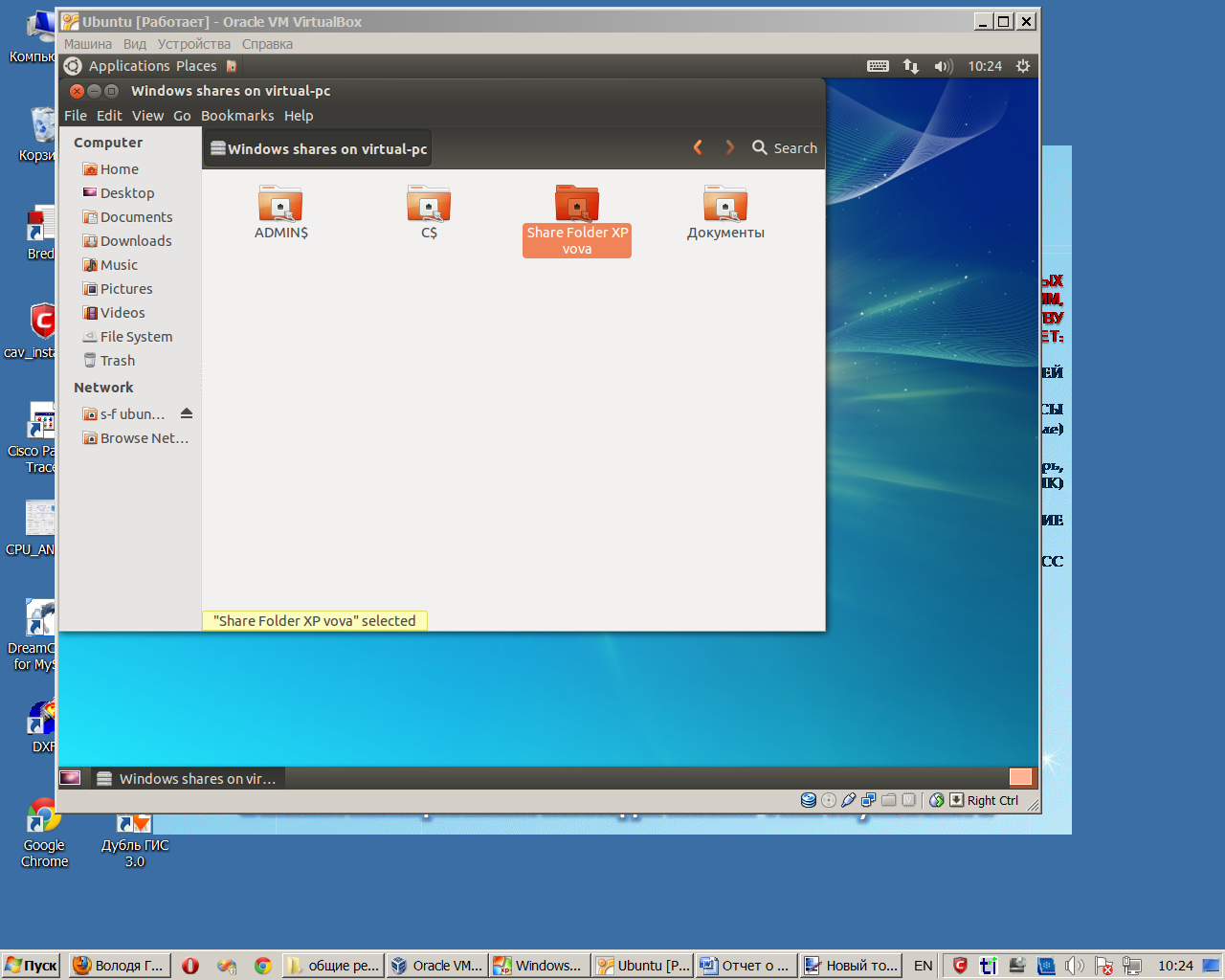

Рисунок 34 - Общая папка, находящаяся в ОС Ubuntu
Проделали обратную операцию.
Рисунок 35 - Общая папка, находящаяся в ОС Windows XP
Завершили работу ОС.
Работа 6. Администрирование сетевой ос: установка, конфигурирование
В этой работе требовалось создать виртуальную машину с установленной на ней ОС Windows Server 2003. Для работы машины было выделено 1 ГБ оперативной памяти, 12ГБ пространства на жестком диске. Свойства машины приведены на скриншоте ниже.
Рисунок 36 - Свойства системы
Рисунок 37 - Свойства носителей
Ознакомившись с требованиями к конфигурации, на машину была установлена ОС Windows Server 2003.
Работа 7. Администрирование сетевой ос: пользователи, ресурсы
В данной работе были сконфигурированы пользователи.
Для начала, после входа в систему, было отключено диалоговое окно Manage Your Server (Управление данным сервером), появляющееся каждый раз после загрузки ПК.
Был создан пользователь Manager в окне управления компьютером, раздел «Локальные пользователи и группы»
Рисунок 38 - Добавленный пользователь
Отключен Shutdown Event Tracker (Диалог слежения за завершением работы), иначе при каждой попытке выключить ПК или перегрузить его, система будет выпытывать причину такого «странного» намерения. В окне политик безопасности, раздел «Локальный компьютер», «Административные шаблоны».
Рисунок 39 - Групповая политика "Слежение за завершением работы"
Было подключено аппаратное ускорение для видеокарт. Так же была запущена DirectX Diagnostic. Следует отметить, что с ОС распространяется устаревшая версия DirectX. Для корректной работы нужно обновить DirectX до последней версии.
Были запущены службы «Темы» и «Windows Audio». В свойствах звука, раздел «Речь», «Дополнительно» так же было выведено на максимум аппаратное ускорение.
Рисунок 40 - Список служб
На рабочий стол и панель быстрого запуска был добавлен ярлык проигрывателя Windows Media, проведена его настройка.
Был создан пользователь BackupUser и, от его имени, было создано ежедневное задание на архивирование системных файлов ОС.

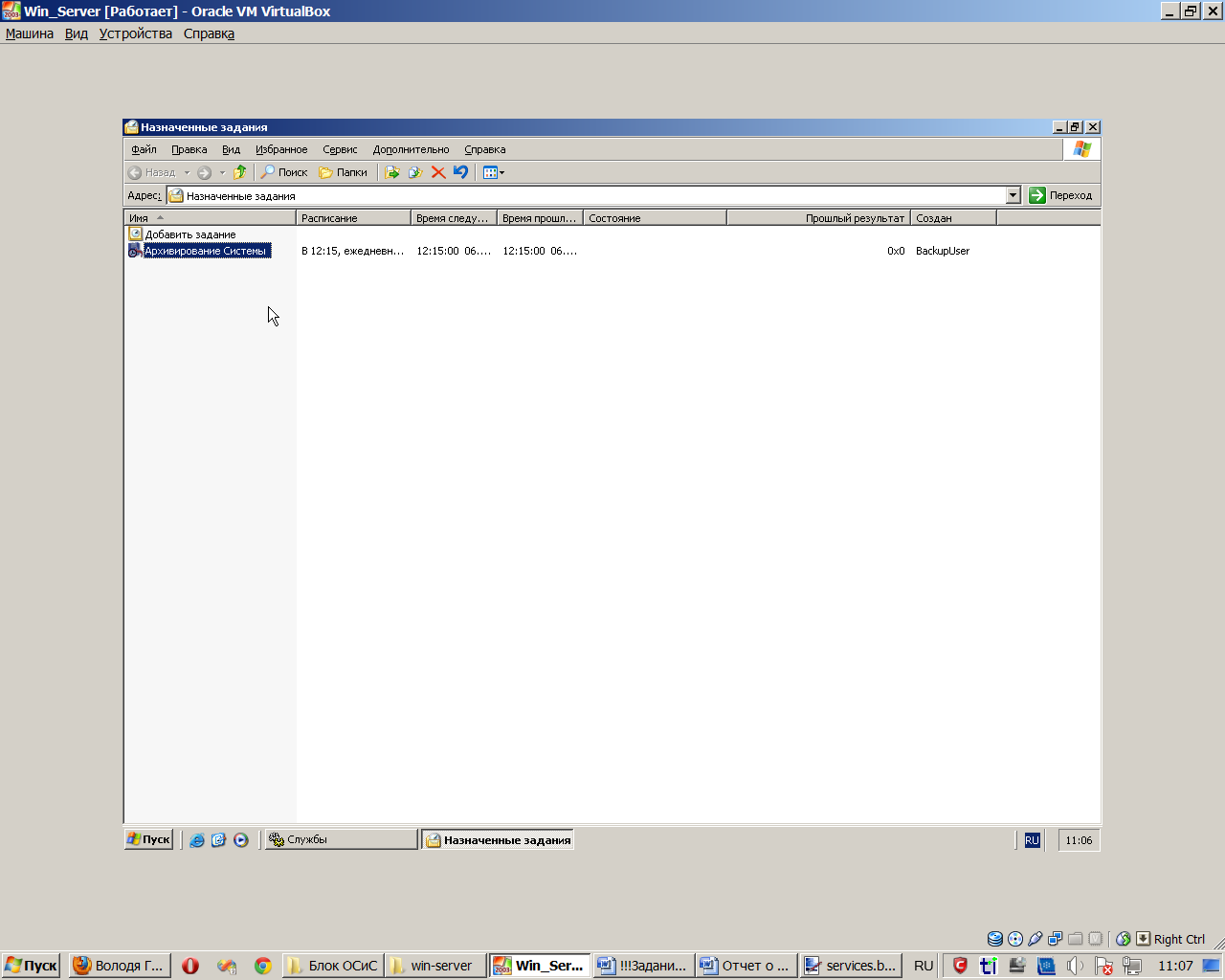

Рисунок 41 - Задание на ежедневное архивирование
Ознакомился со схожим заданием по составлению расписания дефрагментации жесткого диска.
Ответы на контрольные вопросы:
Пользователь Manager относится к группе «Пользователи».
Список групп пользователей существующих в Windows по умолчанию, а так же характеристика ролей представлена на скриншоте ниже.
Рисунок 42 - Список групп и их описание
Выполнять резервное копирование имеют право пользователи, входящие в группу «Операторы архива».
Планировать резервное копирование от имени Администратора нежелательно, так как при смене им пароля запланированное задание перестает выполняться, практически никак об этом не предупреждая.
