2.Предохранительные клапаны.
Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением, путём автоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления. Предохранительный клапан является арматурой прямого действия, работающей непосредственно от рабочей среды, наряду с большинством конструкций защитной арматуры и регуляторами давления прямого действия. Опасное избыточное давление может возникнуть в системе как в результате сторонних факторов (неправильная работа оборудования, передача тепла от сторонних источников, неправильно собранная тепломеханическая схема и т. д.), так и в результате внутренних физических процессов, обусловленных неким исходным событием, не предусмотренным нормальной эксплуатацией. ПК устанавливаются везде, где может это произойти, то есть практически на любом оборудовании, но в особенности они важны в сфере эксплуатации промышленных и бытовых сосудов, работающих под давлением.
Существуют и другие виды предохранительной арматуры, но клапаны используются наиболее широко вследствие простоты своей конструкции, легкости настройки, разнообразия видов, размеров и конструктивных исполнений

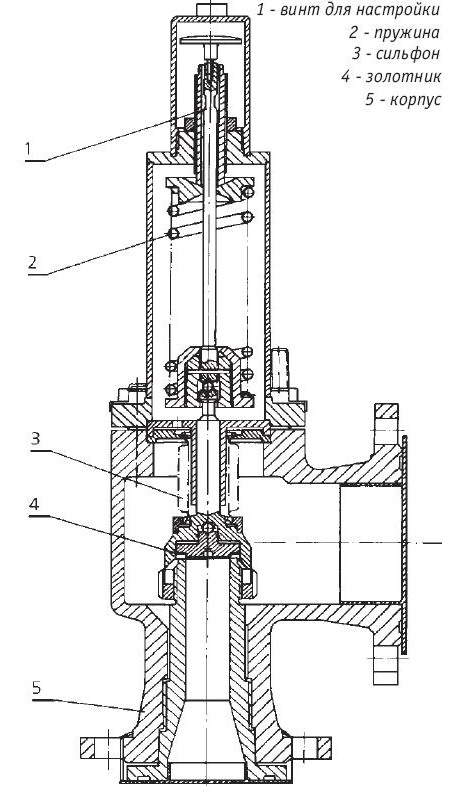

Контрольный и рабочий предохранительные клапаны. Детали и узлы предохранительного клапана. Проверка работоспособности и тарировка предохранительных клапанов Предохранительная арматура предназначена для защиты баллонов, газоразборных постов или газопроводов от перетекания газов и от проникновения в них обратного удара пламени. Контрольный предохранительный клапан котла должен иметь кожух или другое устройство, не позволяющее менять нагрузку клапана, и приспособление для проверки исправности его действия. Заклинивать рычаги и пружины предохранительных клапанов, подвешивать добавочный груз, перемещать Груз рычага или загружать предохранительный клапан какими-либо предметами запрещается. Во время работы исключается любой ремонт котла и его арматуры. У контрольного предохранительного клапана футляр запирают на замок или ставят пломбу
Рабочие предохранительные клапаны, устанавливаемые на складских емкостях для сжиженных газов и легковоспламеняющихся жидкостей с температурой кипения ниже 45 С, подбирают с учетом того, что может возникнуть пожар вблизи емкости при закрытых выходах из нее. Для емкостей, в которых хранятся легковоспламеняющиеся жидкости с температурой кипения ниже 45 С и которые снабжены защитным водяным оросительным устройством, количество паров, подлежащих стравливанию, должно быть в 2 раза меньше расчетного. Параллельно с рабочими предохранительными клапанами должны быть резервные клапаны. Количество и характеристика резервных предохранительных клапанов должны быть одинаковыми с рабочими клапанами. Давление начала открытия рабочих предохранительных клапанов следует принимать равным расчетному давлению сосудов и аппаратов. При повышении давления выше допустимого рабочего предохранительный клапан автоматически открывается к сбрасывает необходимый избыток рабочей среды, предотвращая возможность аварии. Рабочая среда сбрасывается либо в специальный трубопровод, либо в атмосферу
Тарировка предохранительных клапанов включает: разборку клапана, очистку, промывку, испытание корпуса на прочность, испытание соединений клапана на плотность, проверку герметичности затвора, испытание пружины, регулировку установочного давления.
