Пожарная тактика задача 1 Определить требуемое количество приборов подачи пены для объемного тушения и количество пенообразователя
Nгпс = Vп ∙ К з / Q п гпс ∙ tр, где
Vп - объем помещения (м3);
Кз - коэффициент разрушения пены, принимается Кз = 3;
Q п гпс - расход генератора по пене (м3/мин).
tр - расчетное время тушения пеной принимается -10 мин.
ДАНО:
- объем помещения - Vп =150 м3 ;
- расход прибора по пенообразователю – q по = 0,36 л/сек;
- расход генератора по пене – Q ⁿгпс = 36 м3/мин;
- коэффициент разрушения пены – Кз =3;
- вид прибора подачи пены – ГПС-600.
РЕШЕНИЕ:
1. Nгпс = Vп · К з / Qⁿгпс· tр = 150 · 3 / 36 · 10 = 2 ГПС-600.
2. Количество пенообразователя:
Wпо = Nгпс · q по · 60 · tр = 2 · 0,36 · 60 ·10 = 432л.
Wпо = 432 л.
60- перевод расчетного времени тушения в секунды.
При необходимости количество воды для подачи 2 ГПС-600 рассчитывается аналогично:
WH2O = NГПС * qH2O * tp * 60 = 2 * 5,64 * 10 * 60 = 6768 л.
ОТВЕТ:
Для тушения генератором ГПС-600 помещения объемом 150 м³ потребуется 2 ГПС-600 и 432 л пенообразователя.
Технические характеристики приборов подачи пены:
СВП-4 – 4 м³ /мин
СВП-8 – 8 м³ /мин
ГПС-600 – 36 м³ /мин
ГПС-2000 – 120 м³ /мин
Задача 2 Определить требуемый напор на насосе пн-40у для подачи воды на тушение пожаров.
Нн = Nр ∙ S ∙ Q² ± Zм ± Zпр +Нразв.+ Нпр, где
Np - число рукавов в магистральной линии( шт.);
S – гидравлическое сопротивление одного рукава (зависит от диаметра и материала рукава и определяется по справочнику РПТ);
Q – суммарный расход воды из стволов( л/сек);
Zм – геометрическая высота подъема (+) или спуска (-) местности ( м);
Zпр – геометрическая высота подачи прибора (±) относительно пожарной машины ( м);
Нпр – напор (давление) на приборе тушения ( м);
Нразв.-потери напора на разветвлении ( м).
ДАНО:
Расстояние до места пожара L-100 м;
Подача воды осуществляется по прорезиненным магистральным рукавам диаметром 77 мм, сопротивление одного рукава S= 0,015;
Подача на тушение стволов «А» - 2 шт.;
Геометрическая высота подъема местности Zм- 6 м;
Геометрическая высота подъема стволов Zпр- 4 м;
Потери напора на разветвлении - Нразв. = 10 м;
Напор на стволе - Нств.30м.
РЕШЕНИЕ:
1.Определяем число рукавов в магистральной линии
Nр = 1,2∙ L / 20, где
L – расстояние до места пожара ( м);
1,2 – коэффициент, учитывающий условия прокладки магистральных линий (неровности, загибы и т.д.);
Nр = 1,2 · 100 / 20 = 6 рукавов; Nр = 6 рукавов.
2.Напор на насосе
Нн = Nр∙ S ∙ Q ²+ Zм + Zпр +Нразв.+ Нпр
Q = (7+7) л/сек – суммарный расход воды из двух стволов «А».
Нн = 6 ∙ 0,015 ∙ (7+7) ² + 6 + 4 + 10+30 = 67,6 м
ОТВЕТ:
Для подачи двух стволов «А» на расстоянии 100 м от пожарного автомобиля до места пожара требуется обеспечить напор на насосе Нн = 67,6 м.
Справочные данные
Вид прибора |
Диаметр (мм) |
Давление на стволе, Нств.( м.) |
Расход ствола Qств. ( л/сек.м2) |
РС-50 |
13 |
35 |
3,5 |
РС-70 |
19 |
30 |
7 |
РС-70 |
25 |
25 |
10 |
ПЛС-25 |
20 |
50 |
20 |

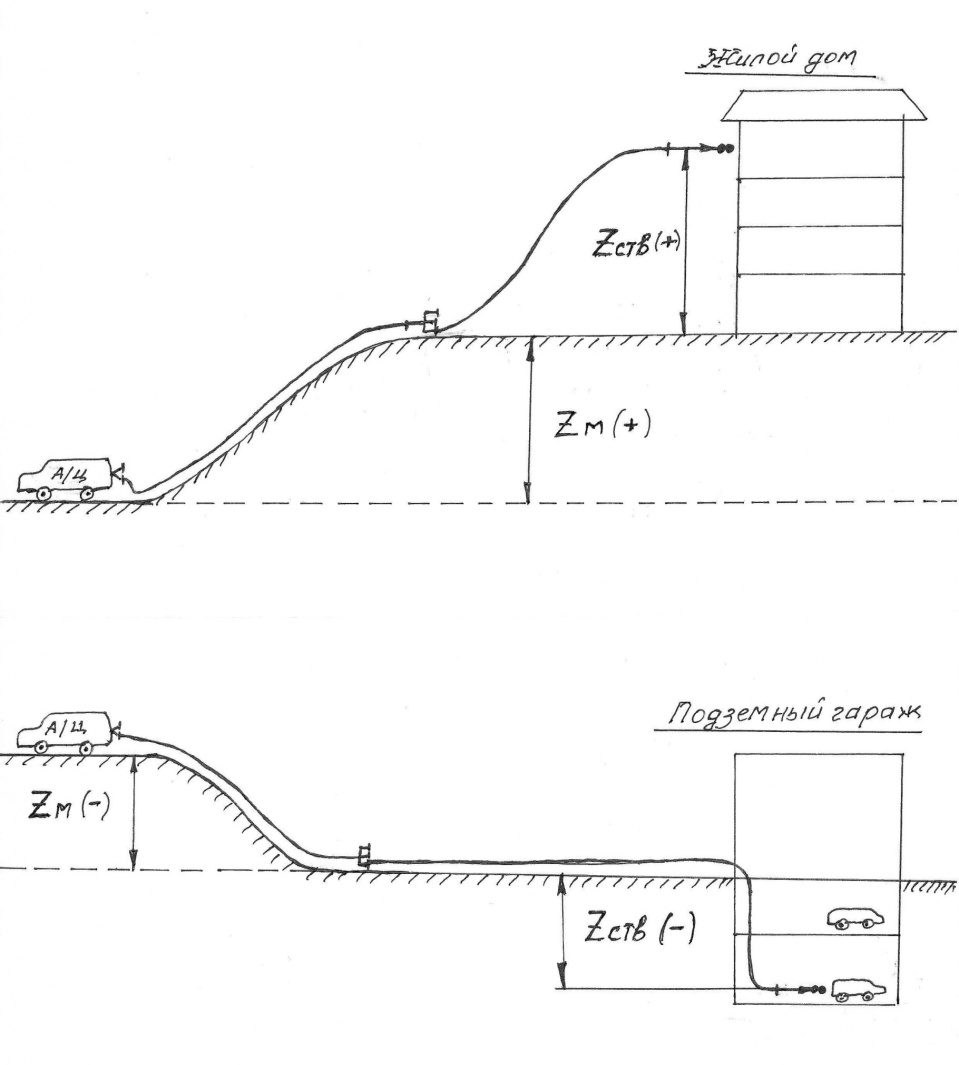

Геометрические характеристики местности и подачи приборов тушения
ЗАДАЧА 3
Определить требуемое количество пожарных машин для подвоза воды к месту пожара.
Схема подачи воды способом подвоза пожарными автомобилями.
N а/ц = [ (2tсл + tзап) / tрасх ] + 1, где
t cл – время следования автоцистерны от пожара к водоисточнику
( мин.);
t зап – время заправки автоцистерны из водоисточника (мин.);
t рас – время расхода воды из стволов (работы стволов) от емкости пожарной автоцистерны ( мин.);
1 – принимается одна резервная автоцистерна;
t сл = L ∙ 60 / Vдв , где
L – расстояние от места пожара до водоисточника, где заправляется автоцистерна ( м.);
Vдв – средняя скорость движения автоцистерны (км/час);
t зап = Vц / Qн, где:
Vц – объем цистерны (л.);
2 – коэффициент, учитывающий время следования до заправки и обратно;
Qн – расход воды насоса, которым заправляют автоцистерну (л/мин);
t расх = Vц / Nпр · Qпр, где
Nпр – число приборов подачи воды (стволов);
Qпр – общий расход воды приборами (стволами), (л/сек).
ДАНО:
Вместимость автоцистерны – 2000 л;
Заправка пожарных машин производится мотопомпой МП-600;
Расстояние от пожара к месту заправки – 1 км;
Средняя скорость движения пожарного автомобиля – 30 км/час;
Подача на тушение стволов «А» - 1 шт.,«Б» -1шт
РЕШЕНИЕ:
1. t сл = L ∙ 60 / Vдв = 1 ∙ 60 / 30= 2 мин; 60 – перевод часов в минуты.
2. t зап = Vц / Qн = 2000/600 = 3,3 мин.,
где 600 л/мин – производительность мотопомпы.
3. t расх = Vц / Nпр · Qпр = 2000 / (1· 7 + 1 · 3,5) = 190 сек = 3,16 мин.
4.Nа/ц = [ (2 ∙ 2 + 3,3) / 3,16 ] + 1 = 3,3. Принимаем Nа/ц =4.
ОТВЕТ:
Для подвоза воды к месту пожара при расстоянии до заправки 1 км и подаче ствола «А» - 1 шт. и ствола «Б» - 1 шт., потребуется N а/ц = 4.
