6.3. Автоматизация работы газоперекачивающей станции

В технологическом процессе работы газоперекачивающей станции используются турбокомпрессорные установки с приводом от газотурбинного двигателя. Технологическая схема такой установки показана на рис. 99. На схеме изображена только та часть газотурбинного двигателя, в которой расположена силовая газовая турбина.

Турбокомпрессорные установки имеют несколько ступеней сжатия. Первая ступень такого компрессора через магистральную задвижку (ЗМ) засасывает газ из магистрального газопровода. Для повышения эффективности процесса сжатия газа его необходимо периодически охлаждать. Этот процесс выполняется в специальных теплообменниках, куда газ подается после каждой ступени сжатия.

В теплообменник наряду с газом по отдельному тракту подается охлаждающая вода, которая нагревается за счет температуры сжатого газа, отводя от него избыточное тепло. При охлаждении понижается давление газа, что повышает эффективность работы последующих ступеней его сжатия в турбокомпрессоре. После выходной ступени сжатия охлажденный газ подается через вторую магистральную задвижку в выходную магистраль.

Для нормальной работы такого компрессора необходимо смазывать под давлением все его трущиеся части, что обеспечивается системой принудительной смазки, в которой должно поддерживаться необходимое давление и температура масла. Давление и расход газа в магистральном газопроводе постоянно меняются, поэтому необходимо постоянно регулировать производительность турбокомпрессора. В технологии работы турбокомпрессора предусмотрен вариант регулирования его производительности. По этому варианту избыточный объем сжатого газа на выходной ступени турбокомпрессора через вентиль В1 снова направляется на вход первой ступени.

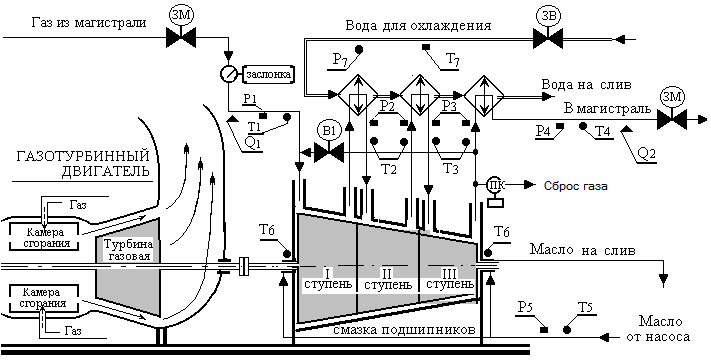

Рис. 99. Технологическая схема турбокомпрессорной установки

При определенных режимах работы турбокомпрессора может возникнуть такой случай, при котором производительность его выходной ступени будет ниже, чем его производительность на входе. Такой режим работы турбокомпрессора является аварийным, так как при этом может возникнуть срыв потока газа на рабочих лопатках выходной ступени. Такой режим работы компрессора называют помпажным. Режим помпажа считается аварийным, и система управления не должна его допускать. Для этой цели специальной заслонкой производится регулирование производительности входной ступени турбокомпрессора, а в случае возникновения явления помпажа в работу вступает противопомпажный клапан ПК, который сбрасывает часть газа в специальную емкость при этом временно увеличивая производительность на выходе компрессора.

В системе автоматизации турбокомпрессора установлены следующие датчики и исполнительные устройства:

Т1 – температуры газа на входе первой ступени;

Т2 – температуры газа на входе второй ступени;

Т3 – температуры газа на входе третьей ступени;

Т4 – температуры газа на выходе турбокомпрессора;

Т5 – температуры масла в системе смазки;

Т6 – температуры подшипников компрессора;

Т7 – температуры воды в теплообменнике;

Р1 – давления газа на входе первой ступени;

Р2 – давления газа на входе второй ступени;

Р3 – давления газа на входе третьей ступени;

Р4 – давления газа на выходе турбокомпрессора;

Р5 – давления масла в системе смазки;

Р7 – давления воды в теплообменнике;

Q1 – расхода газа на входе турбокомпрессора;

Q2 – расхода газа на выходе турбокомпрессора;

ЗМ – задвижка газовая магистральная;

ЗВ – водяная задвижка;

В1 – вентиль, соединяющий выходную ступень с атмосферой.

ЗВ является в этой системе регулятором расхода охлаждающей воды, изменение которого поддерживает заданную температуру на каждой ступени сжатия газа. Величина этой температуры регистрируется датчиками Т2, Т3, Т4.

Все датчики и исполнительные устройства системы автоматики турбокомпрессора подключены к соответствующим портам микроконтроллера, являющегося основой этой системы управления. Структура этой системы показана на рис. 100.

Рис. 100. Структура системы автоматизированного управления турбокомпрес-

сором

Эта система устроена по уровневому типу. На верхнем информационном уровне этой системы расположен компьютер оператора, связанный через информационную сеть с функциональными элементами нижележащих уровней. На нижнем уровне расположены управляющие контроллеры. Один из них управляет технологическим процессом работы турбокомпрессоров газоперекачивающей станции, а другой управляет работой приводного газотурбинного двигателя.

Система автоматики газотурбинного двигателя является встроенной и связана с управляющим контроллером турбокомпрессора через информационную сеть системы управления. Режим работы этого двигателя определяется нагрузкой на турбокомпрессор газоперекачивающей станции, поэтому он задается этим турбокомпрессором.

В теплообменник наряду с газом по отдельному тракту подается охлаждающая вода, которая за счет температуры сжатого газа нагревается, отводя от него избыточное тепло. На многих газоперекачивающих станциях тепло охлаждающей воды используют для бытовых целей. За счет этого повышается общий КПД установки.

По алгоритму управления газоперекачивающей станцией после ввода величины задающих сигналов выполняется цикл ожидания нажатия кнопки «Пуск». После нажатия этой кнопки первоначально производится опрос датчиков давления газа на входной и выходной магистралях. Только в случае необходимого перепада этого давления дается команда на запуск приводного газотурбинного двигателя газокомпрессорной установки. Этот запуск производится под управлением контроллера системы управления этого двигателя, и после выхода его на рабочий режим управление работой всей системы передается контроллеру газотурбинного агрегата.
