13.3. Структура и принцип работы
Аппаратура УАВ имеет модульную структуру и служит для автоматического управления насосами шахтной водоотливной установки. В этой установке есть модули основного и резервного насосов., Эта аппаратура может комплектоваться модулями насосов повышенного и аварийного уровней. Структура аппаратуры УАВ показана на рис. 71.
Каждый из модулей этой аппаратуры запускается соответствующим датчиком уровня воды в водосборнике. Так датчик верхнего уровня ДВУ включает модуль основного насоса через пусковое реле верхнего уровня РУВ, которое в свою очередь включает реле повторения уровня РПУ. Таким образом, происходит запуск этого и аналогичных модулей этой аппаратуры.
Реле РПУ включает пускатель заливочного насоса IV и одновременно реле времени РВ. Заливочный насос работает до тех пор, пока давление воды в рабочей полости главного насоса не достигнет заданного уровня, или пока не сработает через заданный промежуток времени реле времени на его отключение. После срабатывания датчика давления реле главного насоса РГН включает двигатель V этого насоса, после его некоторое время оба насоса работают одновременно. После выключения через заданный промежуток времени с помощью реле времени заливочного насоса, реле РГН включает привод задвижки VII на ее открытие. Выключение этого привода происходит по сигналу датчика открытия задвижки. После отключения привода задвижки работает только привод главного насоса. Работа насоса в этом режиме происходит до тех пор, пока не сработает датчик нижнего уровня ДНУ воды в водосборнике
Р

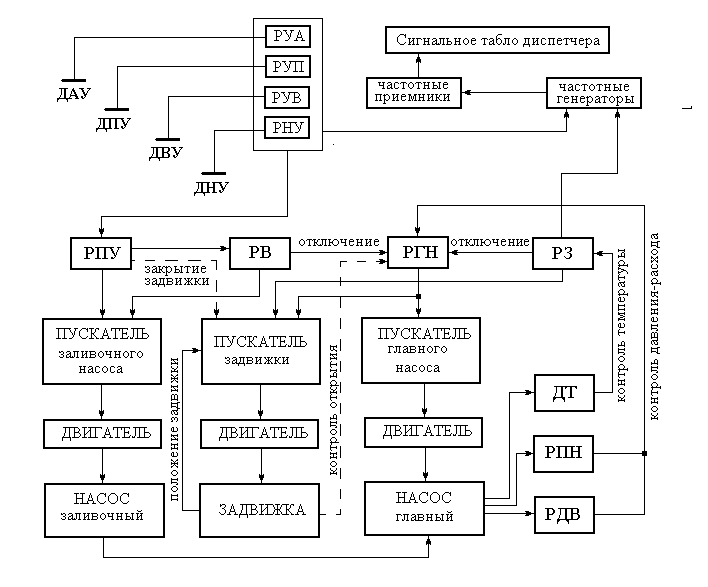

ис.71.
Структурная схема аппаратуры УАВ.
При срабатывании этого датчика включается реле РНУ, которое включает привод задвижки на закрытие и запускает реле времени РВ. После того как сработает датчик «задвижка закрыта» реле времени через заданное время отключает реле РГН и привод главного насоса останавливается.
При работе главного насоса производится контроль температуры подшипников и рабочей обмотки приводного двигателя насоса. В случае превышения заданного уровня этой температуры срабатывает реле защиты РЗ, которое производит отключение главного насоса в той же последовательности.
13.4. Схема установки датчиков в автоматической системе шахтного водоотлива.
8. Автоматизация производственных процессов в нефтяной и газовой промышленности
Автоматизация производственных процессов в нефтяной и газовой промышленности призвана обеспечить рост производительности труда, сокращение оперативного персонала при обслуживании технологического оборудования, снизить трудоемкость оперативного управления и повысить его информативность.
Средства автоматизации, внедренные на нефтяных и газовых промыслах, позволили резко повысить производительность добычи и снизить трудоемкость этого процесса.
Современные нефтяные и газодобывающие предприятия представляют собой сложные комплексы технологических объектов, рассредоточенных на больших площадях и в мало пригодных для проживания регионах страны. Отличительные особенности этих промыслов:
непрерывность и однотипность технологического цикла;
связь всех технологических объектов месторождения через единый
нефтяной пласт;
недостаток информации о процессах, происходящих в нефтяных
пластах;
большая инерционность происходящих в нефтяном пласте процессов;
непостоянство пластового притока нефти или газа на месторождение;
уникальность условий залегания и состава полезного ископаемого на
каждом месторождении.
Для добычи нефти и газа последовательно применяют следующие технологические процессы :
бурение скважин для вскрытия продуктивного пласта;
транспортировку определенным способом нефти или газа до уровня
земной поверхности (технологический процесс добычи);
первичную обработку (подготовку) добытого сырья;
транспортировку нефти или газа по магистральным трубопроводам к
потребителям или на переработку.
