11.2. Устройство и принцип работы аппаратуры абсс-1
Аппаратура АБСС-1 автоматически управляет огнями светофоров и приводами стрелочных переводов. Структура этой аппаратуры показана на рис. 63. Эта аппаратура состоит из двух полукомплектов: передающего, который устанавливается на электровозе и приемного, который устанавливается на стрелочном переводе. Передающий полукомплект устанавливается на электровозе и через приемопередатчик включает датчики запроса ДЗ. Эти же датчики могут быть включены вручную непосредственно с места их расположения в приемном полукомплекте.
Приемный полукомплект
состоит из устройства управления УУ,
к которому непосредственно подключаются
все группы датчиков. Этот блок управляет
стрелками и огнями светофора в соответствии
с выше изложенными требованиями через
исполнительные механизмы ИМ.
Выходные сигналы управления непосредственно
воздействуют на исполнительные устройства
ИМ, к
оторые
включают или выключают приводы стрелок
и соответствующие огни светофоров.

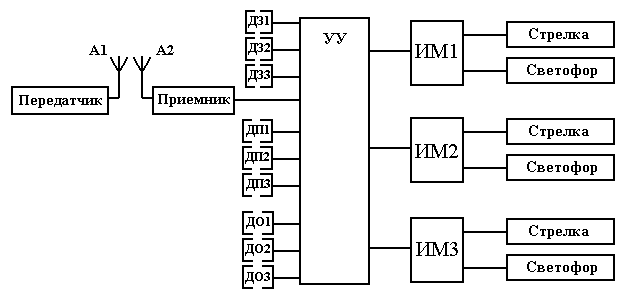

Рис.63. Структурная схема аппаратуры АБСС-1.
11.3. Устройство и принцип работы аппаратуры «нерпа»
Аппаратура «НЕРПА» также как и аппаратура АБСС-1 автоматически управляет огнями светофоров и приводами стрелочных переводов. Кроме того, эта аппаратура предназначена для определения номера и направления движения электровоза по опасному участку. Структура этой аппаратуры показана на рис.64.
Аппаратура «НЕРПА» состоит из двух полукомплектов: передающего и приемного. Передающий полукомплект (рис. 64а) устанавливается на электровозе. В состав передающего полукомплекта входят генераторы стабильной частоты, часть из которых (1,2,3,4,5) предназначена для кодирования номера электровоза. Всего предусмотрено 25 комбинаций для кодирования таких номеров. Остальные генераторы фиксированной частоты (6,7,8,9) предназначены для управления стрелками и огнями светофоров. Для кодирования конкретного номера электровоза включается постоянно конкретная комбинация из пяти генераторов, а для выбора определенного маршрута включается один из генераторов остального набора. Фиксированные частоты включенных генераторов этого типа подаются в смеситель. Смешанная частота затем подается на усилитель низкой частоты, и направляются в модулятор, где на смешенный спектр накладываются колебания высокой несущей частоты, возбуждаемых специальным генератором ВЧ. Этот процесс называется модуляцией колебаний. Модулированные колебания вновь усиливаются и направляются в антенну А, расположенную на электровозе, которая формирует волновой электромагнитный сигнал. Этот сигнал воспринимается антеннами приемного полукомплекта.
Приемный полукомплект (рис. 64б) имеет две рамочные антенны А1 и А2, которые устанавливаются таким образом, чтобы сигнал с передающей антенны А электровоза последовательно достигал каждую из них при его движении.

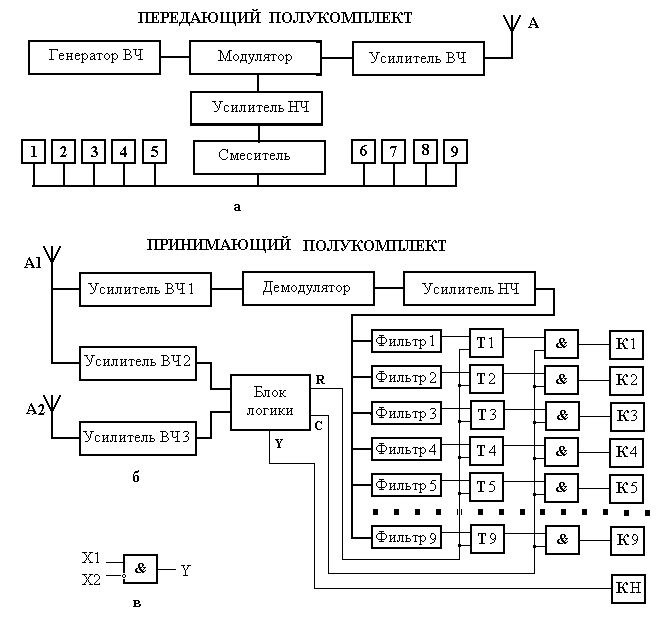

Рис.64. Структурная схема аппаратуры «НЕРПА».
Сигнал с первой приемной антенны усиливается и направляется в демодулятор, который выделяет из его спектра только низкочастотные колебания. Эти колебания усиливаются по низкой частоте и направляются в полосовые фильтры (фильтр1, фильтр2, фильтр3, и т.д.). Так как низкочастотный сигнал представляет собой смесь колебаний различной частоты, то полосовые фильтры выделяют из этой смеси только колебания той частоты, на которую они настроены. Полосовые фильтры настраиваются на частоты генераторов 1-9 передающего полукомплекта. При наличии в смешенном спектре соответствующих гармоник колебаний этих генераторов фильтры активизируют соответствующие триггеры Т1-Т9, которые в свою очередь через логические ключи И при наличии управляющего импульса включают необходимые управляющие реле К1-К9.
Сигналы с первой и второй приемной антенны одновременно подаются через усилители ВЧ1 и ВЧ2 на блок логики, который формирует сигналы управления логическими ключами И и сигналами обнуления триггеров. Кроме того, блок логики формирует сигнал Y, определяющий направление движения электровоза по опасному участку трассы.
Принцип формирования этого сигнала показан на схеме рис.64в. Параметры Х1 и Х2 это сигналы поступающие на блок логики через усилители с приемных антенн А1 и А2. Так как эти сигналы не одновременно поступают на приемные антенны, то при одном направлении движения электровоза вначале сигнал поступает на антенну А1, при этом параметр Х1 становится единичным, а параметр Х2 остается нулевым. Однако на вход логического ключа И этот параметр подается в инвертированном виде поэтому в этом случае на выходе блока логики параметр Y будет единичным. При обратном движении электровоза этот параметр равен нулю. Таким образом, по величине параметра Y система различает направление движения электровоза.
