23 Поверки цилиндрического уровня. Изложить порядок выполнения с помощью инструмента.

Нивелир: Поверка перпендикулярности оси цилиндрического уровня вертикальной оси вращения прибора.

Цилиндрический уровень устанавливают по направлению двух подъемных винтов, вращением которых изображения концов пузырька уровня совмещают. Нивелир разворачивают на 180о. Если изображения концов пузырька уровня разойдутся, то половину этого расхождения исправляют исправительным винтом уровня, а остальную часть – подъемными винтами. После исправления уровня поверку повторяют.

Теодолит: Поверка перпендикулярности оси уровня при алидаде горизонтального круга к вертикальной оси вращения теодолита. Теодолит устанавливают на устойчивом штативе или прочном столбе и нивелируют.

Алидаду поворачивают так, чтобы ось уровня располагалась по направлению двух подъемных винтов.

Вращением этих винтов пузырек уровня приводят на середину. Затем алидаду поворачивают на 180°. Если пузырек уровня отклонится от середины не более чем на половину деления, условие перпендикулярности считается выполненным. В противном случае пузырек уровня приводят на середину: на половину дуги отклонения исправительными винтами уровня и окончательно подъемными винтами. После исправления уровня поверка повторяется.

24 Поверка правильности установки сетки нитей. Изложин, с помощью инструмента.

Теодолит: Поверка правильности установки сетки нитей зрительной трубы.

После тщательного нивелирования теодолита его трубу наводят на нить отвеса, подвешенную на расстоянии 8 – 12 м от теодолита. Вертикальная нить (биссектор) сетки нитей должна совпадать с нитью отвеса.

При их несовпадении исправляют положение сетки нитей. Для этого снимают предохранительное кольцо и после ослабления торцевых винтов окулярную часть зрительной трубы поворачивают вместе с сеткой нитей до

совпадения биссектора с нитью отвеса.

Нивелир: Поверка правильности установки сетки нитей. Нивелир устанавливают на штативе и приводят в горизонтальное положение. На расстоянии 30 – 50 м подвешивают отвес. Зрительную трубу наводят на нить отвеса. При правильной установке сетки нитей вертикальная нить ее должна совпадать с изображением нити отвеса. В противном случае ослабляют исправительные винты и сетку нитей разворачивают.

25 Поверка параллельности оси цилиндрического уровня и визирной оси зрительной трубы нивелира. Чертеж.

Формула. На расстоянии 75 м забивают в землю деревянные колья, и одним из них устанавливают нивелир, над другим – рейку. Нивелир наводят на рейку (рисунок 55), снимают отсчет по рейке а1 и измеряют высоту i1 нивелира от вершины кола до центра окуляря с точностью до 2 мм. Нивелир и рейку меняют местами, снимают отсчет а2 и измеряют высоту i2 над другим колом.

Величина непараллельности визирной оси и оси уровня определяется по формуле

x=1/2(a1+a2)-1/2(i1+i2) (34)

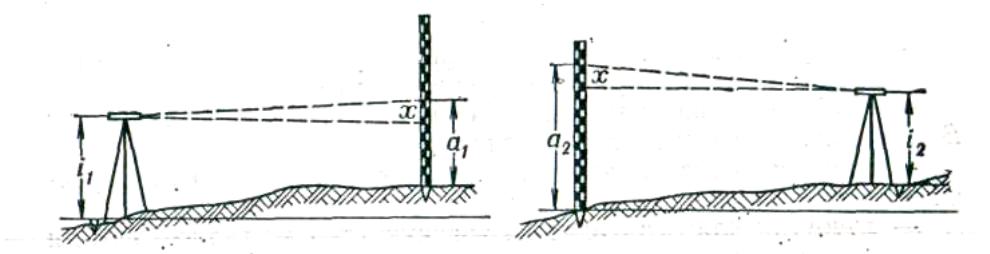

Рисунок 55 – К поверке параллельности оси цилиндрического уровня и визирной оси зрительной трубы

Порядок исправления не параллельности следующий:

− вычисляют отсчет а2' , равный а2 – х;

− исправительными винтами сетку нитей смещают до положения, когда перекрестие сетки будет проектироваться на деление рейки, соответствующее отсчету а2';

− сетку нитей закрепляют и поверку повторяют (величина х не должна превышать 4 мм).
