19 Техническое обслуживание инструментов. Виды, объем.

Теодолит: Подготовка теодолита к работе на точке включает:

− установку раздвижного штатива над точкой;

− установку теодолита на штатив;

− центрирование и нивелирование теодолита;

− фокусирование зрительной трубы и отсчетного микроскопа;

− подключение освещения.

Перед установкой раздвижного штатива над точкой его ножки выдвигаются на высоту, обеспечивающую удобство проведения измерений, и закрепляются. Затем штатив небольшими перемещениями или изменением,

длины ножек устанавливают над точкой. После этого на головку штатива устанавливают теодолит и крепят его становым винтом. Подъемные винты подставки теодолита выводятся в среднее положение.

Центрирование и нивелирование теодолита над точкой производятся с помощью нитяного или оптического отвеса несколькими приближениями.

Для этого:

− ножки штатива последовательно утапливаются в грунт так, чтобы пузырек уровня вышел примерно на середину;

− ослабляется становой винт и теодолит устанавливается по нитяному или оптическому отвесу примерно над точкой;

− становой винт затягивается и подъемными винтами пузырек уровня выводится точно на середину;

− ослабляется становой винт и теодолит по отвесу точно устанавливается над точкой;

− становой винт затягивается и проверяется точность центрирования и нивелирования теодолита.

Фокусирование зрительной трубы и отсчетного микроскопа выполняется следующим образом. Сначала вращением окулярного кольца зрительной трубы добиваются резкого изображения сетки нитей. Затем вращением фокусирующего кольца зрительной трубы добиваются четкого изображения визирной цели. Четкого изображения шкалы отсчетного микроскопа и штрихов круга (горизонтального или вертикального) добиваются вращением окулярного кольца отсчетного микроскопа. После подключения освещения проверяется равномерность освещения изображений угломерных кругов и шкалы отсчетного микроскопа. При измерении углов теодолитом необходимо соблюдать следующие правила:

− теодолит из ящика вынимать только после установки штатива, от ящика до штатива теодолит переносить за подставку;

− не оставлять теодолит на штативе без присмотра;

− использовать среднюю часть наводящих винтов алидады и трубы, работу наводящими винтами заканчивать ввинчиванием;

− алидаду вращать за колонку, а зрительную трубу - за окулярную часть трубы плавно, без применения больших усилий;

− отклонение пузырька уровня от нуль-пункта в течение приема не должно быть более 2 делений, приводить пузырек уровня на середину необходимо в промежутке между приемами;

− переносить теодолит с точки на точку на штативе разрешается только на короткие расстояния, удерживая его вертикально, в остальных случаях теодолит переносить в ящике (футляре);

− при укладке теодолита в ящик (футляр) закрепительные винты алидады и зрительной трубы отпускать, а после укладки теодолита затягивать;

− при перевозке на автомобиле ящик (футляр) с теодолитом держать на руках или устанавливать на мягкую подкладку.

20 Измерение горизонтальных углов

Горизонтальные углы измеряются способом измерения отдельного угла и способом круговых приемов. Способ измерения отдельного угла применяется в случае, когда на точке имеются два направления (рисунок 40). В зависимости от требуемой точности измерения выполняются:

− одним приемом с перестановкой лимба между полуприемами;

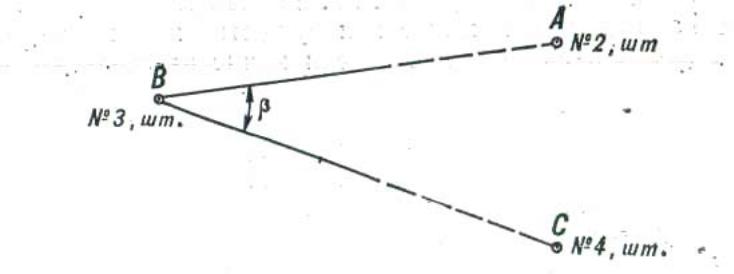

− несколькими приемами. Рисунок 40 – Измерение отдельного угла

Порядок измерения угла одним приемом с перестановкой лимба следующий:

− при круге «лево» трубу теодолита наводят на точку А так, чтобы изображение вертикального штриха марки (предмета) находилось в биссекторе сетки нитей зрительной трубы;

− устанавливают горизонтальный круг на отсчет, близкий к 0о;

− проверяют наведение трубы на точку А, дважды совмещают противоположные штрихи горизонтального круга и снимают отсчеты по оптическому микрометру;

− вращая алидаду по ходу часовой стрелки, трубу наводят на точку С и снимают отсчеты.

Указанные действия составляют полуприём, затем:

− горизонтальный круг переставляют на произвольный угол, трубу переводят через зенит, наводят на точку С и снимают отсчеты;

− вращая алидаду против хода часовой стрелки, трубу теодолита наводят на точку А и снимают отсчеты.

У казанные действия составляют второй полуприем.

Результаты измерений записывают в журнал установленной формы. Не разрешается делать записи на отдельных листах. Полевой журнал должен содержать данные непосредственных измерений .и все необходимые пояснения. Переписывание полевых журналов не разрешается. Запись в журналах ведут простым карандашом аккуратно, четким почерком. Неправильно написанное зачеркивают так, чтобы зачеркнутое можно было прочитать, сверху записывают правильные данные. При исправлении чисел, зачеркивают все число, а не отдельные его цифры. Новое число записывают сверху. Исправление отсчетов секунд, пользование резинкой, а также исправление цифр по цифрам или букв по буквам не разрешается. Названия одних и тех же пунктов, встречающихся в различных полевых материалах, должны быть одинаковые. Точно так же должно быть полное соответствие одних и тех же числовых данных, записанных в различных журналах.

Полевые журналы должны быть аккуратно оформлены. Название наблюдаемого пункта записывают на каждой странице журнала. Названия наблюдаемых направлений пишут в каждом приеме. Погоду и видимость указывают на каждом пункте в начале и конце наблюдений, а также при существенных их изменениях, а число, месяц и время – в начале и конце наблюдений на каждом пункте.

На титульном листе журнала записывают год производства работ, номер журнала, номер теодолита, фамилию наблюдателя и условное наименование части. Страницы полевого журнала нумеруют чернилами, а число

страниц в нем заверяют подписью соответствующего начальника. Пример записи и обработки результатов измерений отдельного угла одним приемом приведен в таблице 11. Порядок измерений отдельного угла несколькими приемами остаётся тот же. Особенность заключается только в том, что между полуприемами лимб не переставляется и второй полуприём при круге «право» выполняется на той же установке горизонтального круга. При переходе от одного приема к другому горизонтальный круг переставляется на угол

Способ круговых приемов применяется, когда на пункте имеется несколько направлений (три и более). Сущность его состоит в последовательном наведении трубы теодолита (рисунок 41) на наблюдаемые пункты от начального до последнего с повторным наведением трубы на начальный пункт (замыкание горизонта). За начальное направление принимается хорошо видимый и наиболее удаленный пункт.

Порядок измерения углов способом круговых приемов следующий:

при круге «лево» трубу теодолита наводят на пункт, который принят за начальный (№ 127); − горизонтальный круг устанавливают на отсчет, близкий к 0°;

− проверяют наведение трубы на начальный пункт, дважды совмещают противоположные штрихи горизонтального круга и снимают отсчеты по оптическому микрометру

− вращая алидаду по ходу часовой стрелки, трубу теодолита наводят последовательно на все наблюдаемые пункты (ОРП-1,2,3) и снимают отсчеты; полуприем заканчивается повторным наведением трубы теодолита на начальный пункт (№ 127);

− трубу переводят через зенит, наводят на начальный пункт и снимают отсчеты;

− вращая алидаду против хода часовой стрелки, трубу теодолита наводят поочередно на все пункты, но в обратном порядке и снимают отсчеты;

− второй полуприем также заканчивается повторным наведением на начальный пункт.

При переходе от одного приема к другому горизонтальный круг переставляется на угол σ по формуле (22).

Прием записи и обработки результатов измерения углов способом круговых приёмов приведен в таблице 13.

Результаты наблюдений контролируются:

− по разности отсчетов при двойном совмещении противоположных штрихов горизонтального круга;

− по не замыканию горизонта;

− по расхождению значений направлений из отдельных приемов.

Если измерения не удовлетворяют установленным допускам, они повторяются на тех же установках лимба. Первоначальные значения переделанных приемов в обработку не включают. Не замыкание ΔЛ = - 5''; ΔП = 0''.

Если отдельные направления в приеме не удовлетворяют допуску на колебание направлений в приемах, такие направления разрешается перенаблюдать совместно с начальным. Наблюдения на пункте повторяют, заново,

если более 30 % приемов или направлений подлежат переделке. Перед повторением наблюдений на пункте проверяются установка теодолита и штатива (крепление внутренней пирамиды и инструментального столика сигнала), условия прохождения визирных лучей и выбираются более благоприятные условия видимости визирных целей. По окончании наблюдений на пункте в журнале составляется сводка результатов измерений горизонтальных направлений и вычисляются средние значения измеренных направлений и их средние квадратичные ошибки.
