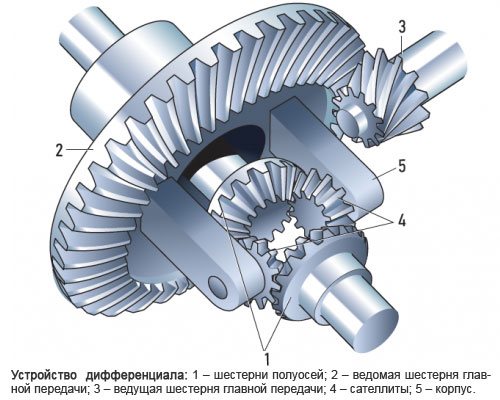

34. Устройство дифференциала

Дифференциал состоит из корпуса, шестерен сателлитов и полуосевых шестерен. Корпус обычно совмещен с ведомой шестерней главной передачи. Шестерни сателлиты играют роль планетарного редуктора и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами посредством полуосей на шлицевых соединениях. При всех плюсах у простейшего дифференциала существует и недостаток. Дело в том, что частота вращения может быть распределена на колеса не только в соотношении, например 50/50, 40/60 или 35/65, но и 0/100. То есть, на одно колесо автомобиля может быть передан абсолютно весь крутящий момент, в то время как второе колесо будет абсолютно статично. Такое случается в том случае если автомобиля застрял в грязи или на льду. Однако современные дифференциалы более совершенны и практически лишены данного недостатка. Многие дифференциалы имеют жесткую автоматическую или ручную блокировку. Кроме того современные легковые полноприводные автомобили снабжаются системой курсовой устойчивости, которая основана на оптимальном распределении крутящего момента между осями и отдельными колесами в зависимости от траектории движения.

Дифференциал автомобиля чаще всего совмещен с главной передачей и располагается соответственно в картере коробки передач или в корпусе заднего моста. Однако дифференциал может быть установлен и между ведущими осями полноприводного автомобиля. Дифференциал представляет собой планетарный редуктор и делится на следующие разновидности: конический – в большинстве случаев устанавливается совместно с главной передачей между колесами одной приводной оси; цилиндрический – наиболее часто применяется для развязки ведущих осей полноприводных автомобилей; червячный – является универсальным и устанавливается как между колесами, так и между ведущими осями. Основное предназначение дифференциала заключается в распределении крутящего момента между колесами автомобиля и изменения их частоты вращении относительно друг друга. Так, например поворот автомобиля без дифференциала был бы попросту невозможен, так как при повороте внешнее колесо обязательно должно вращаться с большей частотой, нежели внутреннее.

Дифференциалы существуют симметричные и несимметричные. Симметричный дифференциал передает равный крутящий момент на оба колеса и устанавливается чаще всего совместно с главной передачей. Несимметричный дифференциал позволяет передать крутящий момент в различных пропорциях и устанавливается между приводными осями автомобиля.

35. Классификация червячных передач.

В зависимости от формы внешней поверхности червяка (рис. 5.2) передачи бывают с цилиндрическим (а) или с глобоидны м (б) червяком.

Г лобоидная передача имеет повышенный К. П. Д., более надежна и долговечна, но из-за сложности изготовления имеет ограниченное применение.

В зависимости от направления линии витка червяка червячные передачи бывают с правым и левым направлением линии витка.

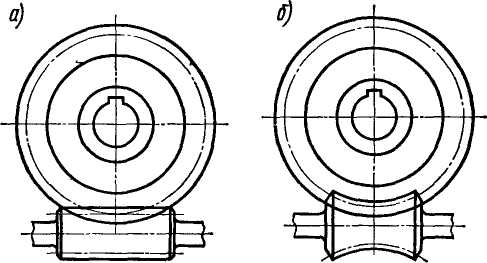

Рис. 5.2. Схемы червячных передач

В зависимости от числа витков (заходов резьбы) червяка передачи бывают с одновитковым или с многовитковым червяком.

В зависимости от расположения червяка относительно колеса (рис. 5.3) передачи бывают с нижним (а), боковым (б) и верхним (в) червяками. Чаще всего расположение червяка диктуется условиями компоновки изделия. Нижний червяк обычно применяется при окружной скорости червяка 4 м/с.

В зависимости от формы винтовой поверхности резьбы цилиндрического червяка передачи бывают с архимедовым, конволютным и эвольвентным червяками.

Рис. 5.3. Схемы расположения червяка относительно колеса
