Классификация производственных помещений в соответствии с требованиями Правил устройства электроустановок
Одним из условий надежной, экономичной и безопасной работы электрооборудования является правильный его выбор по конструктивному выполнению в зависимости от условий окружающей среды.
Исполнение электрооборудования может быть открытое, защищенное, водо-защищенное, брызго-защищенное, капле-защищенное, пыленепроницаемое, обдуваемое, продуваемое, маслонаполненное.
Выбор конструктивного исполнения оборудования зависит от:
микроклиматического состояния производственных помещений.
Помещения могут быть:
сухие – относительная влажность не превышает 60%;
влажные – относительная влажность не превышает 75%, при этом выделение паров и влаги происходит кратковременно;
сырые – относительная влажность длительно превышает 75%;
особо сырые – относительная влажность близка к 100% (стены, пол, потолок, оборудование покрыты влагой);
жаркие – температура воздуха в помещении длительно превышает +300С;
пыльные – наличие пыли в таком количестве, что она может оседать на поверхностях оборудования, строительных элементах помещения;
с химически активной средой – наличие паров или отложений, разрушающих изоляцию и токоведущие части электрооборудования
Условия окружающей среды могут повысить или снизить опасность поражения электрическим током.
С учетом условий производственной среды все помещения делят на три класса по степени поражения людей электрическим током.
-
Вид помещения
Характеристика помещения
Без повышенной опасности
С повышенной опасностью
Особо опасные
Сухие, беспыльные, с нетоковедущими полами, с нормальной температурой воздуха.
Наличие одного из факторов, обуславливающих повышенную опасность: сырые, жаркие, наличие токопроводящих полов; возможность одновременного прикосновения человека к металлическим конструкциям здания или оборудования.
Наличие одного из факторов, обуславливающих особую опасность: наличие химически агрессивной среды, разрушающей изоляцию и токоведущие части электроустановок; особая сырость; наличие двух или более факторов, характерных для помещений с повышенной опасностью
Технические и организационные меры защиты на предприятиях осуществляют в зависимости от класса помещения, напряжения и назначения электроустановки.
59. Производственное освещение
Благодаря зрению мы получаем 90% информации об окружающем мире, поэтому глаз - один из важнейших органов чувств.
Глаз можно назвать сложным оптическим прибором. Его основная задача — "передать" правильное изображение зрительному нерву.
Роговица — прозрачная оболочка, покрывающая переднюю часть глаза. В ней отсутствуют кровеносные сосуды, она имеет большую преломляющую силу. Входит в оптическую систему глаза. Роговица граничит с непрозрачной внешней оболочкой глаза — склерой. См. строение роговицы. Передняя камера глаза — это пространство между роговицей и радужкой. Она заполнена внутриглазной жидкостью. Радужка — по форме похожа на круг с отверстием внутри (зрачком). Радужка состоит из мышц, при сокращении и расслаблении которых размеры зрачка меняются. Она входит в сосудистую оболочку глаза. Радужка отвечает за цвет глаз (если он голубой — значит, в ней мало пигментных клеток, если карий — много). Выполняет ту же функцию, что диафрагма в фотоаппарате, регулируя светопоток. Зрачок — отверстие в радужке. Его размеры обычно зависят от уровня освещенности. Чем больше света, тем меньше зрачок. Хрусталик — "естественная линза" глаза. Он прозрачен, эластичен — может менять свою форму, почти мгновенно "наводя фокус", за счет чего человек видит хорошо и вблизи, и вдали. Располагается в капсуле, удерживается ресничным пояском. Хрусталик, как и роговица, входит в оптическую систему глаза. Прозрачность хрусталика глаза человека превосходна - пропускается большая часть света с длинами волн между 450 и 1400 нм. Свет с длиной волны выше720 нм не воспринимается. Хрусталик глаза человека почти бесцветен при рождении, но приобретает желтоватый цвет с возрастом. Это предохраняет сетчатку глаза от воздействия ультрафиолетовых лучей. Стекловидное тело — гелеобразная прозрачная субстанция, расположенная в заднем отделе глаза. Стекловидное тело поддерживает форму глазного яблока, участвует во внутриглазном обмене веществ. Входит в оптическую систему глаза. Сетчатка — состоит из фоторецепторов (они чувствительны к свету) и нервных клеток. Клетки-рецепторы, расположенные в сетчатке, делятся на два вида: колбочки и палочки. В этих клетках, вырабатывающих фермент родопсин, происходит преобразование энергии света (фотонов) в электрическую энергию нервной ткани, т.е. фотохимическая реакция. Склера — непрозрачная внешняя оболочка глазного яблока, переходящая в передней части глазного яблока в прозрачную роговицу. К склере крепятся 6 глазодвигательных мышц. В ней находится небольшое количество нервных окончаний и сосудов. Сосудистая оболочка — выстилает задний отдел склеры, к ней прилегает сетчатка, с которой она тесно связана. Сосудистая оболочка ответственна за кровоснабжение внутриглазных структур. При заболеваниях сетчатки очень часто вовлекается в патологический процесс. В сосудистой оболочке нет нервных окончаний, поэтому при ее заболевании не возникают боли, обычно сигнализирующие о каких-либо неполадках. Зрительный нерв — при помощи зрительного нерва сигналы от нервных окончаний передаются в головной мозг.
Способность глаза воспринимать свет и распознавать различной степени его яркости называется светоощущением, а способность приспосабливаться к разной яркости освещения — адаптацией глаза; световая чувствительность оценивается величиной порога светового раздражителя.

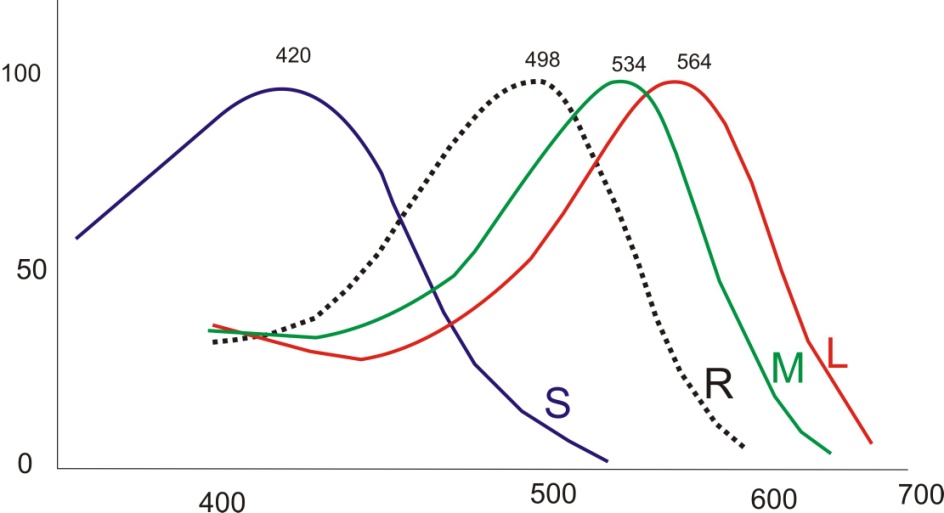

Нормализованные графики светочувствительности колбочек человеческого глаза S, M, L.
Пунктиром показана сумеречная, «чёрно-белая» восприимчивость палочек.

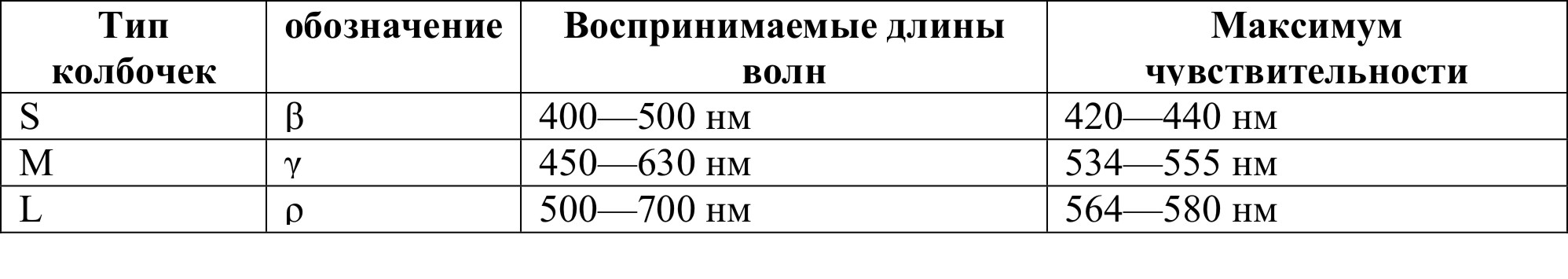

В сетчатке глаза человека есть три вида колбочек, максимумы чувствительности которых приходятся на красный, зелёный и синий участки спектра. Распределение типов колбочек в сетчатке неравномерно: «синие» колбочки находятся ближе к периферии, в то время как «красные» и «зеленые» распределены случайным образом. Соответствие типов колбочек трём «основным» цветам обеспечивает распознавание тысяч цветов и оттенков. Кривые спектральной чувствительности трёх видов колбочек частично перекрываются, что способствует явлению метамерии. Очень сильный свет возбуждает все 3 типа рецепторов, и потому воспринимается, как излучение слепяще-белого цвета.

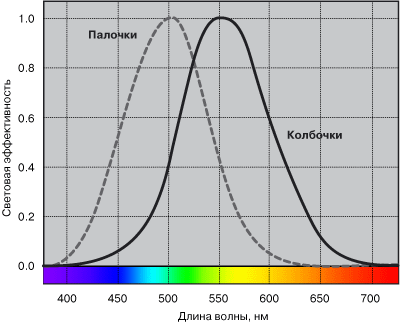

Как видно из
представленного графика, колбочки в
человеческом глазу, ответственные
за дневное
зрение человека,
наиболее чувствительны к длине волны
в 555 нм, в то время как чувствительность
глаза к волнам большей или меньшей
величины снижается, причем симметрично.

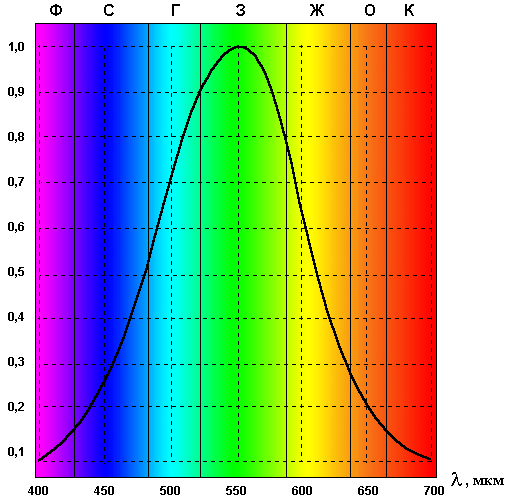

Глаз хорошо различает цвета, хотя и по-разному реагирует на монохроматические потоки света одинаковой мощности, но разной длины волны. Желто-зеленые лучи кажутся самыми яркими, а красные и фиолетовые – темными. На рисунке показана кривая видимости лучей невооруженным глазом. Яркость желтого света ( = 0.555 мкм), ощущаемая глазом, принята за 1, яркость голубого ( = 0.49 мкм) при той же мощности будет равна 0.2, а яркость красного ( = 0.65 мкм) – 0.1.

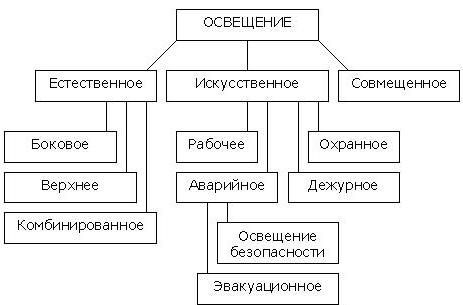

О
свещение
производственных помещений
Естественное освещение
достоинства
Благоприятный для глаз человека спектральный состав
Не требует затрат энергии
недостатки
Неравномерная освещенность во времени и пространстве
Конструктивно естественное освещение подразделяют на боковое (одно- и двустороннее), осуществляемое через световые проемы в пружинах стенах; верхнее – через световые проемы в кровле и перекрытиях; комбинированное – сочетание верхнего и бокового освещения.

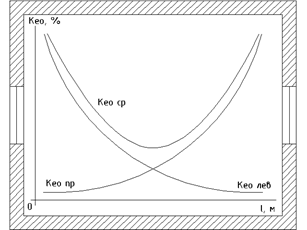

Рисунок - Боковое естественное освещение
· верхнее — когда фонари и световые проемы в покрытии, а также световые проемы в стенах перепада высот здания,
· комбинированное — световые проемы, предусмотренные для бокового (верхнее и боковое) и верхнего освещения.
Искусственное освещение
Общее для освещения всего производственного помещения:
- общее равномерное
- общее локализованное
Комбинированное:
Сочетание общего и местного освещения
Виды искусственного освещения по функциональному назначению
рабочее, Ен, лк
Рабочее освещение предусмотрено для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта.
аварийное,
охранное,
дежурное
Виды искусственного освещения по функциональному назначению
Аварийное освещение разделяется на освещение безопасности и эвакуационное.
Освещение безопасности предусматривается в случаях если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать взрыв, пожар, отравление людей, длительное нарушение технологического процесса и т.д.
Еmin = 5%Ен ≥ 2 лк внутри зданий,
≥ 1 лк для территорий
Виды искусственного освещения по функциональному назначению
Эвакуационное освещение предусмотрено в местах, опасных для прохода людей, в проходах и на лестницах, служащих для эвакуации людей и т.д.
Еmin = 0,5 лк в помещениях , Еmin = 0,2 лк на открытых территориях (на уровне пола).
Виды искусственного освещения по функциональному назначению
Охранное освещение предусматривается вдоль границ территорий, охраняемых в ночное время.
Emin = 0,5 лк в ночное время на уровне земли.
Дежурное освещение - это освещение в нерабочее время, не нормируется.
Производственное освещение – неотъемлемый элемент условий трудовой деятельности человека. При правильно организованном освещении рабочего места обеспечивается сохранность зрения человека и нормальное состояние его нервной системы, а также безопасность в процессе производства. Производительность труда и качество выпускаемой продукции находятся в прямой зависимости от освещения.

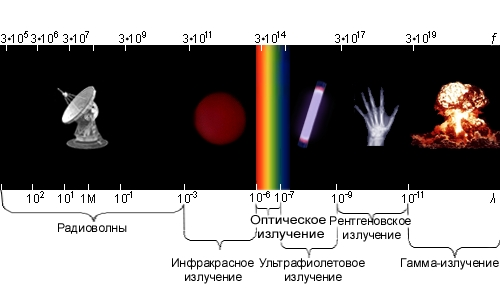

Видимый свет – это электромагнитные волны с длиной волны от 770 до 380 нм1. Он входит в оптическую область электромагнитного спектра, который ограничен длинами волн от 10 до 340 000 нм. Кроме видимого света в оптическую область входит ультрафиолетовое излучение (длины волн от 10 до 380 нм) и инфракрасное (тепловое) излучение (от 770 до 340 000 нм).
