5. Водозаборные сооружения из поверхностных источников руслового типа.
Водозаборные сооружения руслового типа устраивают при сравнительно пологих берегах, слабых грунтах и малых глубинах воды в реке Схема водозабора этого типа приведена на рис. II.15. Водозабор состоит из оголовка 1, самотечных линий 2, берегового колодца 3 и насосной станции 4. Вода поступает в береговой колодец по самотечным линиям. Дальнейшее движение воды аналогично ее движению в водозаборе берегового типа. Рис. II.15. Схема водозаборного сооружения руслового типа
В некоторых случаях не устраивают оголовка, а выносят водозабор берегового типа, совмещенный с насосной станцией, в русло реки. Эту разновидность водозабора руслового типа называют водозабор-криб.
Оголовки служат для закрепления концов самотечных линий и приема воды из источника. Оголовки могут быть затопленными всегда, затопляемыми только в паводок и незатопляемыми. На несудоходных реках можно выполнять оголовки любой конструкции. При этом предпочтение следует отдавать наиболее простым сооружениям: в виде раструбов труб, выдвинутых в русло реки, или иной конструкции. На реках, используемых для лесосплава отдельных бревен (так называемой «молью»), строят ряжевые оголовки (в виде деревянных срубов). На судоходных и лесосплавных (плотами) реках проектируют оголовки только железобетонные или бетонные в стальном кожухе, исключая таким образом возможность их повреждении судами или якорями (рис. II.16). Незатопляемые оголовки имеют форму опор мостов с ледорезами.
Самотечные линии выполняют из стальных, железобетонных или асбестоцементных труб или в в иди железобетонных галерей. Число ниток принимается не менее двух. Самотечные линии следует укладывать с уклоном в сторону берегового колодца или в обратном направлении в зависимости от принятого направления промывки этих линий. Скорость движения воды в самотечных линиях во избежание их засорения следует принимать не менее 0,7—0,9 м/с. Очистку самотечных линий от отложений целесообразно выполнять путем прямой или обратной промывки водой. Для этого водозаборные сооружения должны иметь необходимое оборудование.
6.Водозаборные сооружения из поверхностных источников берегового и ковшевого типа.
Водозаборные сооружения берегового типа устраивают при сравнительно крутых берегах рек. Принципиальная схема водозабора этого типа показана на рис. II.12. Водозаборное сооружение состоит из водоприемного берегового колодца и насосной станции. По фронту водоприемный колодец разделяется на отдельные секции, число которых принимается равным двум или числу всасывающих линий. Каждая секция водоприемного колодца разделена перегородкой на две камеры: приемную / и всасывающую 2, куда опускаются всасывающие трубы 3насосов 4. Вода из реки поступает в приемную камеру через отверстия, оборудованные с наружной стороны съемными решетками, ас внутренней стороны — затворами дроссельного или шиберного типа.
Рис. II.12. Схема раздельного водозаборного сооружения берегового типа
Решетки выполняют из вертикальных стальных стержней с поперечным сечением прямоугольной или круглой формы. Зазор между стержнями решетки принимают равным 40—50 мм. Размеры решеток определяют из условия пропуска воды в прозорах между стержнями при наибольшем расходе со скоростью 0,2—0,6 м/с. При сильном загрязнении воды и наличии шуги принимают меньшие скорости. При большом колебании уровней воды в реке приемные отверстия выполняют в два или три яруса. Верхние отверстия служат для забора верхних сравнительно чистых слоев воды во время паводка. В проеме перегородки между приемной и всасывающей камерами устанавливают сетку hi проволоки толщиной 1 —1,5 мм с ячейками размером от 2ґ2 до 5ґ5 мм. Крупные водозаборные сооружения оборудуют вращающимися сетками с непрерывной промывкой. Процеживание воды через решетки и сетки обеспечивает ее предварительную очистку и предотвращает повреждение оборудования.

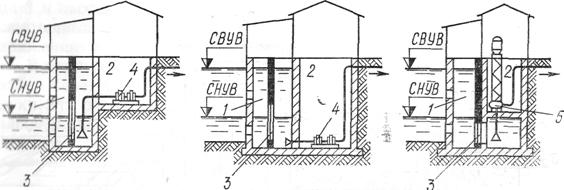

Рис. II.13. Схемы водозаборных сооружений берегового типа, совмещенных с насосными станциями
/ водоприемное отделение; 2 — насосный зал; 3 — водоприемная сетка; 4 — горизонтальный центробежный насос; б — вертикальный центробежный насос
Верх водоприемного колодца должен возвышаться над самым высоким уровнем воды (СВУВ) не менее чем на 0,5 м. Над колодцем сооружают павильон, из которого управляют оборудованием.
Раздельные водозаборные сооружения берегового типа (см. рис, II.12) выполняютсравнительно реже совмещенных с насосными станциями (рис. II.13). Так как в большинстве случаев совмещенные водозаборные сооружения возводят на неплотных грунтах, их устраивают с общим днищем для водоприемного колодца и наносной станции. Пример конструкции совмещенного водозаборного сооружения показан на рис. II.14.
Рис. II.14. Совмещенное водозаборное сооружение берегового типа
/ — глина; 2 — песок мелкий; 3 — суглинок; 4 — насосы; 5—сетки, 6 — входное окно, 7 — решетки; 8 — каменная наброска на слое щебня; 9— песок крупный
