22.Осветлители со слоем взвешанного осадка.
На этом приципе работают сооружения, называемые осветлителями со взвешенным осадком.
Осветлители при равных объемах имеют более высокую производительность, чем отстойники, и требуют меньшего расхода коагулянта.
Для удаления воздуха, пузырьки которого могут взмучивать взвешенный осадок в осветлителе, воду предварительно направляют в воздухоотделитель.

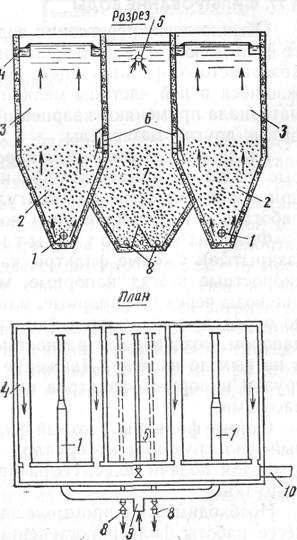

Рис. II.51. Осветлитель коридорного типа
Осветлитель коридорного типа (рис. II.51) представляет собой прямоугольный резервуар. Коагулированная вода поступает в осветлитель по трубе 9 и через дырчатые трубы / распределяется в нижней (рабочей) части 2 осветлителя. Скорость движения воды в рабочей части должна быть такой, чтобы хлопья коагулянта находились во взвешенном состоянии. Этот взвешенный слой способствует задержанию взвешенных частиц. Степень осветления воды при этом значительно больше, чем в обычном отстойнике. Выше рабочей части находится защитная зона 3, где взвешенного слоя нет. Осветленная вода отводится по лоткам 4 и трубе 10 для последующей обработки. Избыточное количество осадка подсасывается трубой 5 через окна 6 в осадкоуплотнитель 7, откуда уплотненный осадок периодически или непрерывно сбрасывается в канализацию по трубам 8.
Скорость восходящего потока в рабочей части осветлителя принимают в пределах 1 —1,2 мм/с.
Высота слоя взвешенного осадка составляет 2—2,5 м, а высота зоны осветления 1,5—2 м. Время уплотнения осадка в осадкоуплотнителе от 3 до 12 ч.
23.Фильтры, применяемые в водоснабжении.
Обычно после осветления воды в отстойниках или осветлителях ее фильтруют. Для фильтрования воду пропускают через слой мелкозернистого фильтрующего материала, задерживающего содержащиеся в ней частицы мелкой взвеси. В качестве фильтрующего материала применяют кварцевый песок, гравий, дробленый антрацит и другие материалы.
Различают скорые, сверхскоростные и медленные фильтры. Скорые фильтры применяют при коагулировании воды, медленные — при обработке воды без коагулирования, сверхскоростные могут работать с коагулированием воды и без него.
Фильтры бывают о т к р ы т ы е (безнапорные) и напорные (закрытые). Скорые фильтры чаще всего бывают открытые, сверхскоростные всегда напорные, медленные всегда открытые. Движение воды через безнапорные, или самотечные фильтры, заполненные до определенной отметки фильтрующей загрузкой, происходит под напором, создаваемым разностью отметок уровней воды в фильтре и на выходе из него. Движение воды через слой фильтрующей загрузки напорных фильтров происходит под напором, создаваемым насосами.
24.Принцип расчёта внутреней системы водоснабжения.
25.Системы и схемы внутреннего водоснабжения зданий. Классификация. Основные элементы.
26.Эрлифты,гидроэлеваторы,шнековые насосы,гидравлический таран.
Для подачи воды из глубинных скважин нашли применения пневматические подъёмники или эрлифты; они также удобны для подачи кислот и других химических жидкостей и смесей жидкостей с твёрдыми частицами (пульпы). Принцип работы заключается в том, что в водоподъёмную трубу, заключённую в обсадной трубе, через форсунку подается сжатый воздух от компрессора, в трубе при этом образуется смесь воздуха и воды. Движение водовоздушной смеси вверх происходит вследствие подъёмного действия пузырьков воздуха, которые опережают движение воды, проскальзывая через движущийся поток, увлекая за собой воду.
Принцип действия водоструйного насоса или гидроэлеватора основан на передаче кинетической энергии рабочей жидкостью перекачиваемой жидкости. Рабочая жидкость обладает большим запасом кинетической энергии по сравнению с запасом энергии перекачиваемой жидкости. Достоинство гидроэлеваторов — простота устройства, небольшие габариты, надёжность работы; недостатки — низкий КПД и затраты большого количества вспомогательной воды под давлением.
Гидроэлеватор применяется, если необходимо поднять воду из колодца или скважины с глубины более, чем 8 м, но нет возможности применить погружной насос. В этом случае насос, установленный на поверхности, направляет часть выкачиваемой воды в водоструйный насос, расположенный в глубине скважины. На поверхность поднимается большее количество воды, чем было использовано. Таким образом, вода играет роль промежуточного энергоносителя и рабочего агента.
Из-за падения КПД с ростом глубины, такой насос не применяется для глубин более 16 м.
Винтовой или шнековый насос — насос, в котором создание напора нагнетаемой жидкости осуществляется за счёт вытеснения жидкости одним или несколькими винтовыми металлическими роторами, вращающимся внутристатора соответствующей формы.
Винтовые насосы являются разновидностью роторно-зубчатых насосов и легко получаются из шестерённых путём уменьшения числа зубьев шестерён и увеличения угла наклона зубьев [1].
Предназначен для перекачивания жидкостей различной степени вязкости, газа или пара, в том числе и их смесей.
Гидротаранный насос или гидравлический таран — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту. Не требует для работы каких-либо внешних движителей, благодаря чему может быть весьма полезно в местности, где нет электроснабжения либо в местности малообжитой и редкопосещаемой. Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т.н. "питающего" резервуара (например, из запруды на реке) по "питающей" трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению).
