Таблиця 1

Продовження таблиці 1

Примітка до таблиці 1.

Розрахунки параметрів зубчастої пари представлені в мм

3.Висновок

В результаті проведеної лабораторної роботи ми розшифрували основні конструктивні параметри зубчастої прямозубої пари циліндричної передачі і перевірили відповідність теоретичних і практичних розмірів некорегованих зубчастих коліс з евольвентним зачепленням.

Мета роботи.

Навчитися досліджувати механізми редукторів в різноманітному конструктивному виконанні, а також одержати навички по розбиранню, складанню і найпростіших регулюваннях редукторів.

1. Обладнання та інші матеріали

1.1. Редуктори з зубчастими механізмами

1.2. Робочий інструмент ( гайкові ключі, викрутки, слюсарні молотки, вибивачки та ін.)

1.3. Мірильний інструмент ( масштабні лінійки, штангенциркулі)

1.4. Обтиральний матеріал

1.5. Обчислювальна техніка

2. Порядок виконання роботи

2.1. Підготували обладнання та інструмент

2.2. Зняли кришку редуктора

2.3. Ознайомилися з будовою редуктора

2.4. Провели необхідні виміри і визначили параметри передач

( згідно таблиці 2)

2.5. Провели підрахунок загального передаточного числа за формулою

2.6. Провели визначення передаточного числа дослідним шляхом. Для цього необхідно провернути ведучий вал таким чином, щоб ведений вал провернувся на один повний оберт ( К =1,0 , якщо передаточне число – ціле число)

2.7. Результати розрахунків заніс в таблиці 1 і 2

2.8. Виконав кінематичну схему редуктора (див. рис.1).

таблиця 1

Таблиця 2

3. Обробка результатів дослідження

; мм;

мм; мм ;

;

мм;

мм;

Перевірка:

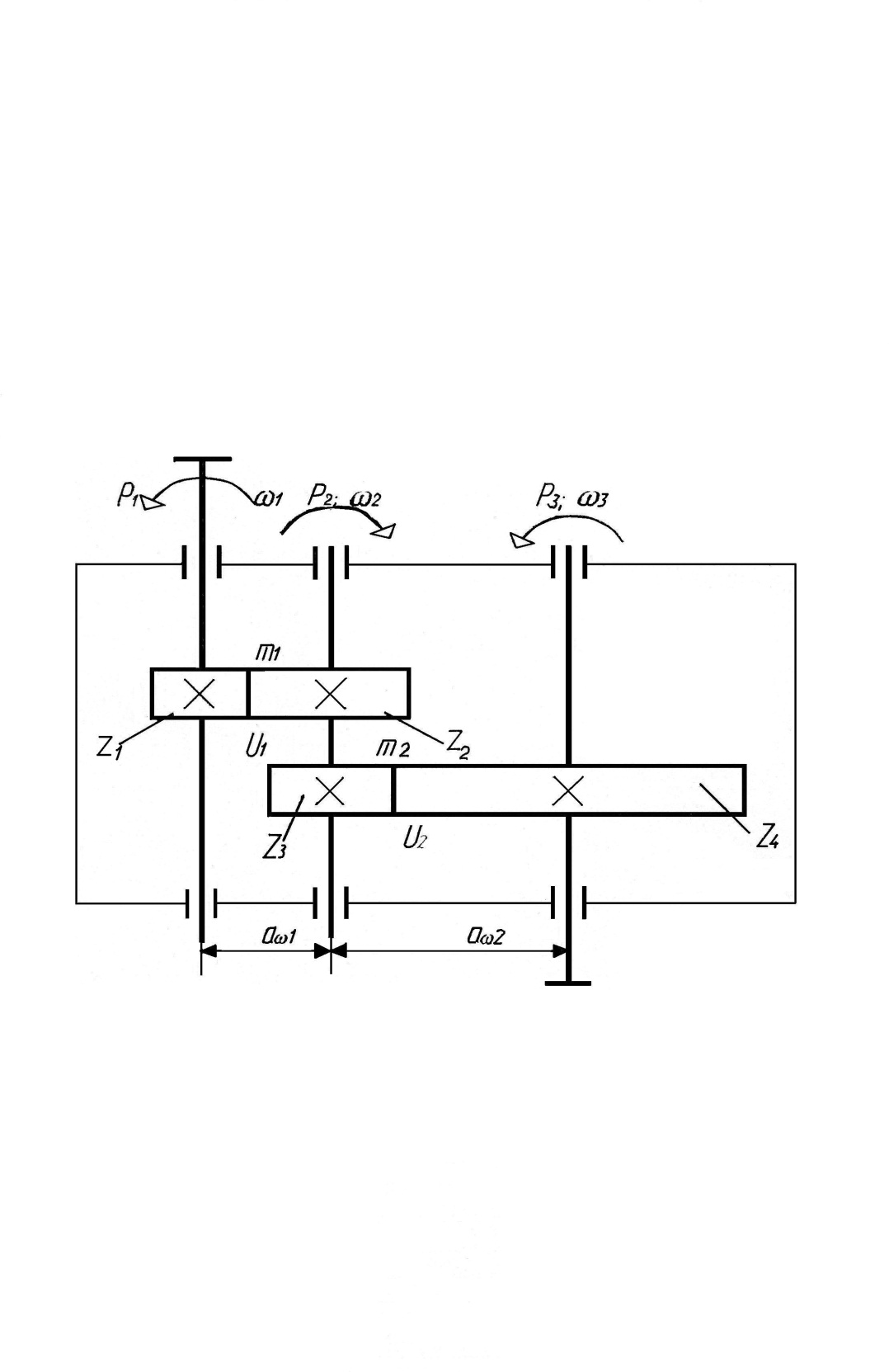

Рис.1. Кінематична схема редуктора

Висновок

В результаті проведеної лабораторної роботи я придбав певні навички дослідження конструкції, геометрії і кінематики зубчастого редуктора.

Мета роботи.

Навчитися досліджувати механізм одноступінчастого черв’ячного редуктора.

1. Завдання

Розібрати в межах завдання редуктор, дослідити конструкцію, геометрію і його кінематику. Накреслити кінематичну схему, дослідним шляхом і за формулою визначити передаточне число редуктора

2. Обладнання та інші матеріали

2.1. Редуктор з черв’ячним механізмом

2.2. Вимірювальний інструмент (штангенциркуль, лінійка з поділками і т.д.)

2.3. Робочий інструмент (гайкові ключі, викрутки, слюсарні молотки, виколотки тощо)

2.4. Обчислювальна техніка

2.5. Обтиральний матеріал

3. Порядок проведення роботи

3.1. Підготовляємо обладнання

3.2. Знімаємо кришку редуктора і ознайомлюємось з будовою редуктора

3.3. Виконуємо необхідні геометричні замірювання і визначаємо основні параметри передачі (див. табл. 2) редуктора

3.4. Підраховуємо загальне передаточне число редуктора за формулою ( )

3.5. Підраховуємо передаточне число редуктора дослідницьким шляхом. Для цього необхідно провернути ведучий вал таким чином, щоб ведений вал при цьому провернувся на один повний оберт. У таблицю 1 заносимо число повних обертів черв'ячного вала (К₁ ) і вала черв'ячного колеса (К₂=1, тому що передаточне число редуктора ціле число).

Таблиця 1

Таблиця 2

Продовження таблиці 2

4. Обробка результатів експерименту

h = 4,4 мм (замірюванням)

h- висота витка черв'яка або висота зуба черв'ячного колеса ( в середньому торцевому перерізі)

мм

Уточнюємо модуль зачеплення за ГОСТ 2144-76: m = 2мм

d_a1 =28мм (замірюванням)

Коефіцієнт діаметра черв'яка: (оскільки: d_a1 = m(q+2))

Уточнюємо за ГОСТ 2144-76: q=12

q- коефіцієнт діаметра черв'яка

z₁ = 1 захід; z₂ = 51 зуб

мм; - міжосьова відстань передачі

U-Передаточне число редуктора:

Перевірка правильності:

5. Виконуємо кінематичну схему редуктора

Рис.1. Кінематична схема редуктора

1- вал черв'ячний 2- вал ведений

3- колесо черв'ячне 4- корпус редуктора

6. Висновок

При виконанні лабораторної роботи ми придбали навички досліджування конструкції, геометрії і кінематики черв'ячного редуктора.
