Мета роботи.
Встановити
характер поведінки зразка під навантаженням
при розтягу, одержати діаграму розтягу
і визначити основні механічні
характеристики випробуваної
сталі
1. Обладнання, інструмент, випробувані зразки
1.1. Універсальна випробувальна машина УМ-5А з граничним навантаженням 50кН
1.1.1. Граничні покази шкали динамометра 10кН, 20кН, 50кН (з ціною поділок відповідно 20Н, 40Н, 200Н)
1.1.2. Швидкість переміщення активного захвата машини: 4, 8, 10, 20, 60, 120 мм/хв
1.2. Пристосування для випробування циліндричних зразків з гладкими
циліндричними головками
1.3. Вимірювальний інструмент: штангенциркуль (0 … 200мм)

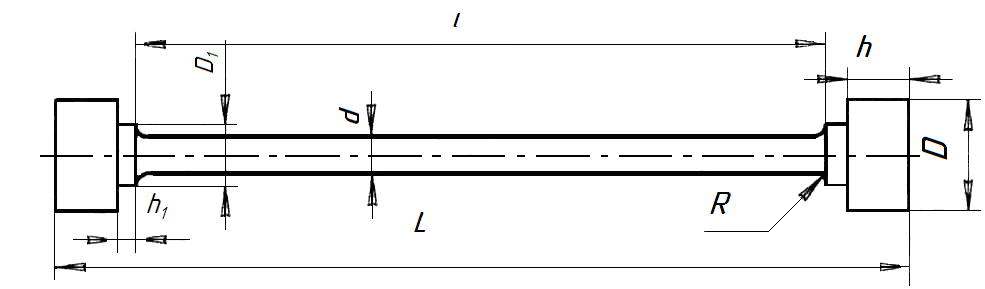

1.4. Випробувальний зразок за формою і розмірами (див. рис. 1)
d = 8 мм D =16 mm D1 = 11 mm h = 8 мм
h1 = 4 мм R = 3 mm l = 102 mm L= 122 мм
Рис.1. Випробувальний зразок
2. Порядок проведення випробування
2.1. Замірюємо штангенциркулем діаметр зразка та його розрахункову довжину до випробування
2.2. Закріплюємо зразок в захватах машини
2.3. Підводимо шкалу силовимірювального пристрою нульовою поділкою під вістря робочої стрілки динамометра (під вістря робочої стрілки)
2.4. Встановлюємо швидкість переміщення активного захвата машини 4 мм/хв
2.5. Вмикаємо електродвигун випробувальної машини і, спостерігаємо за процесом розтягування зразка до повного руйнування зразка

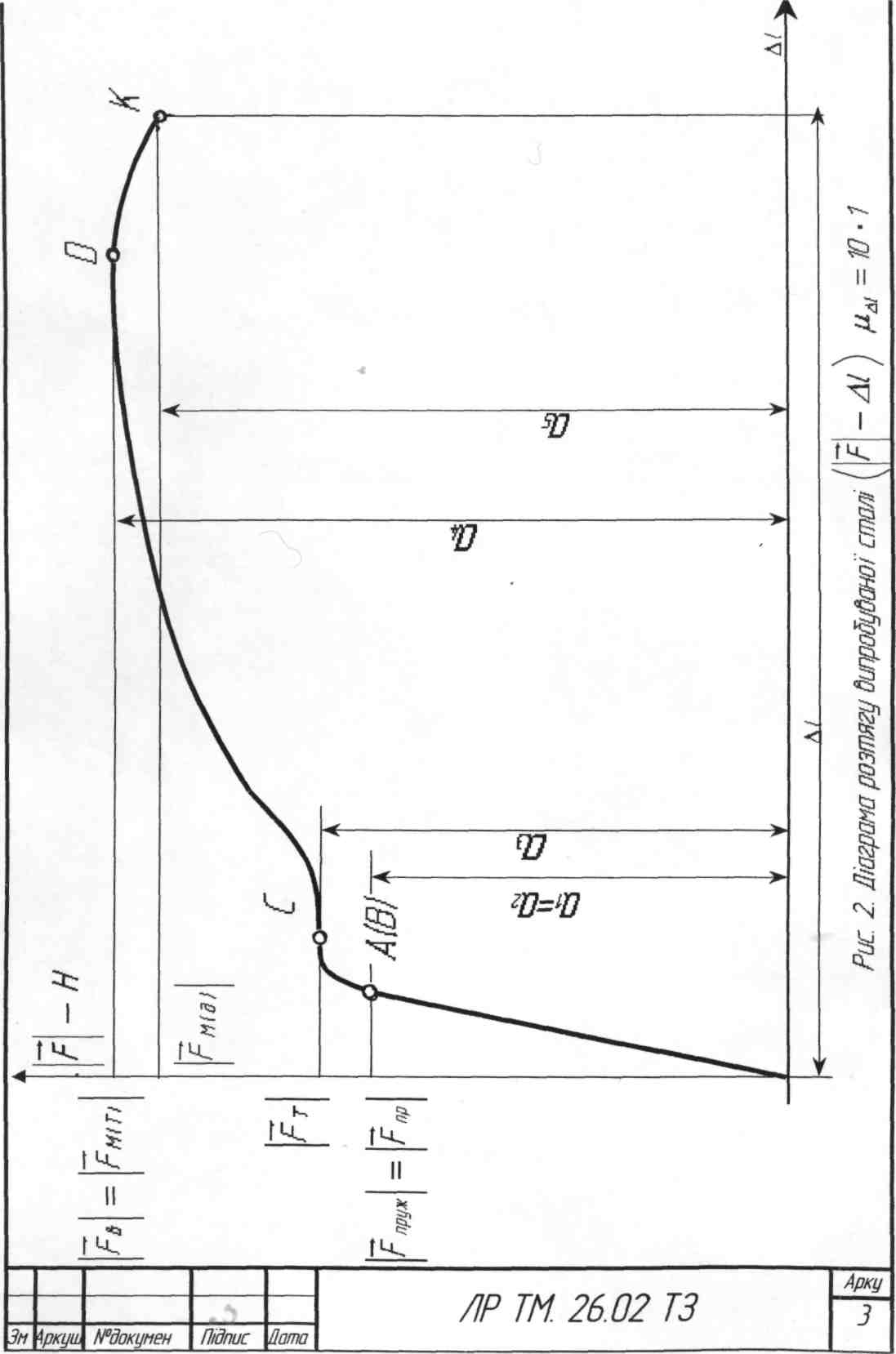

2.6. Одержану діаграму на масштабному папері знімаємо з барабана машини і обробляємо з метою визначення навантажень, відповідних граничним станам матеріалу і абсолютного видовження його
2.7. По одержаних при випробуванні даними вираховуємо основні механічні характеристики сталі:
а)
межа
пропорціональності
б)
межа
пружності
в)
межа
текучості
г)
межа
міцності
теоретична
(тимчасовий
опір)
д)
межа
міцності
дійсна
е)
відносне
поздовжнє
видовження
є)
відносне
поперечне
звуження
;
Fв = FM(Т))
А – початкова площа поперечного перерізу зразка на
розрахунковій
довжині;
l- кінцева довжина зразка (розрахункова)-мм
l1
-
кінцева довжина зразка (розрахункова)-мм
l
=
102 мм;
мм
d = 8 мм; d1 = 5,5 мм;
мм 2
=59мм;
=59мм;
=67мм;
=113мм;
=106мм
Н
Н
Н
H
H
МПа
МПа
МПа
МПа
МПа
3. Висновок
Випробувана сталь відноситься до групи сталей з добре вираженими пластичними властивостями і середніми механічними характеристиками
(
МПа;
400 МПа <
449,84 МПа <
600 МПа)
Мета роботи
Перевірити
відповідність практичних і теоретичних
розмірів пари некорегованих зубчастих
коліс з евольвентним зачепленням
1. Обладнання та інструменти
1.1. Комплект зубчастих коліс
1.2. Штангенциркулі ( 0 – 160мм, 0 – 200мм )
1.3. Лінійки із поділками
1.4. Крокомір
1.5. Обчислювальна техніка
1.6. Обтиральний матеріал
1.7. Журнал обробки результатів лабораторної роботи
