Предисловие

Современные базовые учебники по технической механике изложены во внушительных объемах и в основном ориентированы на подробном изложении теории. Это обстоятельство усложняет процесс самостоятельного изучения предмета и явилось побудительной причиной подготовки настоящего пособия.

В пособии в доступной форме изложены основные разделы классического курса технической механики, которые сопровождаются подробными примерами расчетов, что, несомненно, должно облегчить процесс самостоятельного освоения предмета. В нем показано, что методами технической механики выполняются расчеты, позволяющие определять надежные и наиболее рациональные размеры поперечных сечений элементов инженерных конструкций, а также их целесообразную форму. В отличие от других технических наук техническая механика рассматривает задачи, в которых наиболее существенными являются свойства твердых деформируемых тел, законами движения тела как жесткого целого пренебрегают.

Методы технической механики базируются на упрощенных гипотезах, которые позволяют решать разнообразные инженерные задачи и получать достаточно точные результаты расчетов.

Настоящее пособие рекомендуется в первую очередь абитуриентам для подготовки к вступительным экзаменам и составлено оно в соответствии с учебной программой по дисциплине Техническая механика, изучаемой в средних специальных учебных заведениях по направлению подготовки мелиорация и водное хозяйство и сельское строительство и обустройство территорий. В нем произведена некоторая перекомпоновка материала, что, по мнению составителей, должно облегчить подготовку к вступительным испытаниям.

1. Связи и реакции связей. Принцип освобождаемости от связей. Определение направления реакций связей.

Тела, свобода перемещения которых ничем не ограничена, называются свободными. Тела, ограничивающие свободу перемещения других тел, называются по отношению к ним связями.

Одним из основных положений технической механики является принцип освобождаемости от связей, согласно которому несвободное тело можно рассматривать как свободное, если отбросить действующие на него связи и заменить их силами – реакциями связей.

Очень важно правильно расставить реакции связей, иначе написанные уравнения окажутся неверными. Ниже приведены примеры замены связей их реакциями.

Рис.1.1. а – тело весом G на гладкой поверхности;

б – действие поверхности заменено реакцией – силой R;

в – в точке А связь «опорная точка» или ребро;

г – реакции направлены перпендикулярно

опираемой или опирающейся плоскостям

Реакция гладкой поверхности всегда направлена по нормали к этой поверхности (рис. 1.1).

Реакция «невесомого» троса (нити, цепи, стержня) всегда направлена вдоль троса (нити, цепи, стержня) (рис. 1.2).

Шарнирно-неподвижная опора может изображаться по-разному (рис. 1.3, а или 1.3, б). Она может быть заменена либо силой R с углом α (рис. 1.3, в), либо двумя силами, например, X_A и У_А (рис. 1.3, г).

Всегда можно перейти от R и α к X_A и У_A (и наоборот):

Рис. 1.2. а – балка висит на двух тросах;

б – действие тросов заменено силами Т₁ и Т₂;

в – связь «идеальный стержень»;

г – связь «идеальная нить».

Рис.1.3. Шарнирно-неподвижная опора

Рис. 1.4.Шарнирно-подвижная опора

Рис.1.5. Однопролетная балка на

двух опорах

С вязи шарнирно-неподвижной опоры в точке A и шарнирно-подвижной опоры в точке B отброшены (рис. 1.5, б), их действие заменено силами X_A , У_A и R_B.

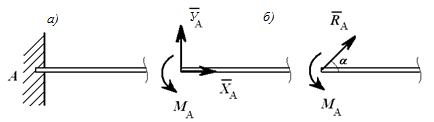

Рис. 1.6. Жесткая заделка

Консоль (глухая или жесткая заделка) не допускает никакого перемещения элемента конструкции. Реакцией такой опоры являются неизвестная по величине и направлению сила R_A с углом α (или X_A и У_A ) и момент Μ_A.
