19Sadt – технология структурного анализа и проектирования.
SADT— методология структурного анализа и проектирования, интегрирующая процесс моделирования, управление конфигурацией проекта, использование дополнительных языковых средств и руководство проектом со своим графическим языком. Процесс моделирования может быть разделен на несколько этапов: опрос экспертов, создание диаграмм и моделей, распространение документации, оценка адекватности моделей и принятие их для дальнейшего использования. Этот процесс хорошо отлажен, потому что при разработке проекта специалисты выполняют конкретные обязанности
20Реляционные бд. Основные понятия (табличное представление данных, кортежи, поля таблицы)

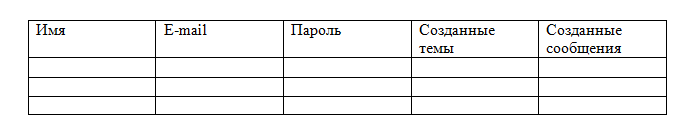

Реляционные базы данных, как мы уже знаем, состоят из таблиц. Каждая таблица состоит из столбцов (их называют полями или атрибутами) и строк (их называют записями или кортежами). Таблицы в реляционных базах данных обладают рядом свойств. Основными являются следующие:
В таблице не может быть двух одинаковых строк. В математике таблицы, обладающие таким свойством, называют отношениями - по-английски relation, отсюда и название - реляционные.
Столбцы располагаются в определенном порядке, который создается при создании таблицы. В таблице может не быть ни одной строки, но обязательно должен быть хотя бы один столбец.
У каждого столбца есть уникальное имя (в пределах таблицы), и все значения в одном столбце имеют один тип (число, текст, дата...).
На пересечении каждого столбца и строки может находиться только атомарное значение (одно значение, не состоящее из группы значений). Таблицы, удовлетворяющие этому условию, называют нормализованными
Основными понятиями реляционных баз данных являются тип данных, домен, атрибут, кортеж, первичный ключ и отношение.
Тип данных в реляционной модели данных полностью адекватно понятию типа данных в языках программирования. Обычно в современных реляционных базах данных допускается хранение символьных, числовых данных, битовых строк, специализированных числовых данных.
Домен определяется заданием некоторого базового типа данных, к которому относятся элементы домена, и произвольного логического выражения, применяемого к элементу типа данных. Если вычисление этого логического выражения дает результат "истина", то элемент данных является элементом домена.
Схема отношения, схема базы данных это именованное множество пар {имя атрибута, имя домена (или типа, если понятие домена не поддерживается)}.
Кортеж, соответствующий данной схеме отношения в базе данных, - это множество пар {имя атрибута, значение}, которое содержит одно вхождение каждого имени атрибута, принадлежащего схеме отношения. "Значение" является допустимым значением домена данного атрибута (или типа данных, если понятие домена не поддерживается).
Отношение - это множество кортежей данной базы данных, соответствующих одной схеме отношения. Иногда, чтобы не путаться, говорят "отношение-схема" и "отношение-экземпляр", иногда схему отношения называют заголовком отношения, а отношение как набор кортежей - телом отношения.
