1.2.Вместимость бака водонапорной башни и резервуара чистой воды.

Полная вместимость бака водонапорной башни складывается из регулирующего объема и неприкосновенного десятиминутного противопожарного запаса воды для тушения одного внутреннего и одного наружного пожара

W_вб = W_p+W_п, (11)

где W_p - регулирующий объем, м³;

W_п - противопожарный запас, м³.

Регулирующий объем определяем, сопоставляя режимы водопотребления и работы насосной станции II-го подъёма

Для определения вместимости бака составляем таблицу 1.2.

Таблица 1.2- Определение вместимости бака водонапорной башни

Часы суток	Водопотребление,%	Подача НСII,%	Поступление в бак,%	Расход из бака,%	Остаток в баке,%
1	2	3	4	5	6
0-1	1,53	2,5	0,97		2,74
1-2	3,22	2,5		0,72	2,02
2-3	3,22	2,5		0,72	1,3
3-4	3,22	2,5		0,72	0,58
4-5	4,09	5,00	0,91		1,49
5-6	4,96	5,00	0,04		1,53
6-7	4,09	5,00	0,91		2,44
7-8	4,96	5,00	0,04		2,48
8-9	5,65	5,00		0,65	1,83
9-10	5,61	5,00		0,61	1,22
10-11	5,61	5,00		0,61	0,61
11-12	5,61	5,00		0,61	0
12-13	4,52	5,00	0,48		0,48
13-14	4,52	5,00	0,48		0,96
14-15	4,96	5,00	0,04		1,00
15-16	5,39	5,00		0,39	0,61
16-17	5,45	5,00		0,45	0,16
17-18	4,96	5,00	0,04		0,2
18-19	4,52	5,00	0,48		0,68
19-20	4,09	5,00	0,91		1,59
20-21	3,65	2,5		1,15	0,44
21-22	2,79	2,5		0,29	0,15
22-23	1,9	2,5	0,6		0,75
23-24	1,48	2,5	1,02		1,77
1	2	3	4	5	6
Сумма	100	100	6,92	6,92

W_p = %(max)·Q_{max сут общ.} /100 , (12)

где %(max) — максимальный остаток в баке (таблица1.2.).

W_p = 2,74·42189,76/100 = 1156 м³

W_n = 0,6·(q_н.п.·q_п.в),

где q_н.п. - расход воды на тушение одного наружного пожара,л/с ,принимаем по табл. [1];

q_{п.в -}расход воды на тушение одного внутреннего пожара, л/с, принимаем по табл.5 [2].

W_n = 0,6·(40+15) = 33 м³

Полная вместимость бака водонапорной башни

W_вб = 1156+33 = 1189 м³

Полный объем резервуара чистой воды

W_рчв = W_p+W_п.+W_с.н, (13)

где W_p- регулирующий объем, м³;

W_п-противопожарный запас, м³;

W_с.н-расход на собственные нужды, составляющий 5 – 8 % от Q_{сут.мах.}

Регулирующий объем определяется по совмещенным графикам НСI и НСII подъемов:

Часы суток	Подача НСI,%	Подача НСII,%	Поступление в бак,%	Расход из бака,%	Остаток в баке,%
1	2	3	4	5	6
0-1	4,16	2,5		1.66
1-2	4,16	2,5		1.66
2-3	4,16	2,5		1.66
3-4	4,16	2,5		1.66	0
4-5	4,16	5,00	0,84		0,84
5-6	4,16	5,00	0,84		1,68
6-7	4,16	5,00	0,84		2,52
7-8	4,16	5,00	0,84		3,36
8-9	4,17	5,00	0,83		4,19
9-10	4,17	5,00	0,83		5,02
10-11	4,17	5,00	0,83		5,85
11-12	4,17	5,00	0,83		6,68
12-13	4,17	5,00	0,83		7,51
13-14	4,17	5,00	0,83		8,34
14-15	4,17	5,00	0,83		9,17
15-16	4,17	5,00	0,83		10
16-17	4,17	5,00	0,83		10,83
17-18	4,17	5,00	0,83		11,66
18-19	4,17	5,00	0,83		12,49
19-20	4,17	5,00	0,83		13,32
20-21	4,17	2,5		1,67	11,65
21-22	4,17	2,5		1,67	9,98
22-23	4,17	2,5		1,67	8,31
23-24	4,17	2,5		1,67	6,64
Сумма	100	100	13,32	13,32

Wp = (5,00-4,17)·16·42189,76/100 = 5602,8 м³

Противопожарный запас определяют исходя из необходимости тушения пожара в течение 3-х часов максимального водопотребления с учетом поступления воды в РЧВ из очистных сооружений на протяжении всего периода тушения пожаров

W_пож=Q_п=1512 м³

W_с.н=0,05·42189,76=2109,49 м³

W_рчв = 5602,8+1512+2109,49 = 9224,29 м³

1.3Расчет водозаборных сооружений.

В соответствии с исходными данными (отсутствие у берега достаточных глубин, загруженность воды у берегов, широкая пойма и пологий берег) принимаем водозабор русловой раздельного типа с самотечными линиями.

Схема руслового водозабора приведена на рисунке 1.1.

Рис.1.1

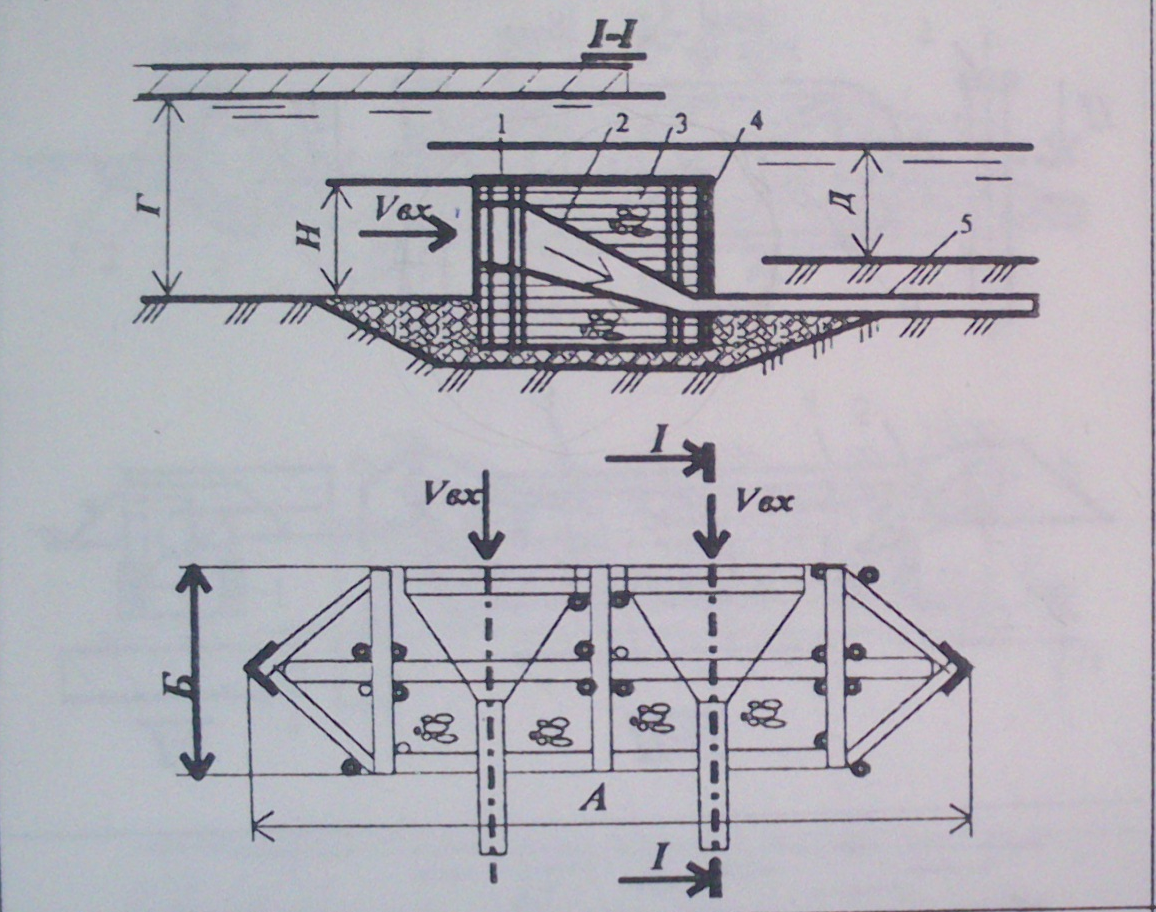

Принимаем ряжевый оголовок с боковым приёмом воды. Схема руслового оголовка принимаем на рисунке 1.2.

Рис.1.2

-Площадь водоприёмного отверстия одной секции водозабора, м²

Ω_вх = 1,25·К_ст·Q_c/V_вт, (14)

где 1,25 — коэффициент, учитывающий засорение отверстия;

Qc — расчетный расход одной секции, м³/с;

Qc = α·Q_{сут.мах общ.}./(Т·N_c), (15)

где α- коэффициент, учитывающий расход воды на собственные нужды станции, α = 1,05;

Q_{сут.мах.общ -} расчетный расход в сутках максимального потребления, (м³/сут);

Т — расчетная продолжительность работы водозабора в сутки максимального водопотребления, Т = 24 часа;

N_c -количество секций, Nc = 2;

К_ст — коэффициент, учитывающий стеснения отверстий стержнями решеток;

К_ст = (а+Д)/а, (16)

где а - расстояния между стержнями решетки, а = 5 см;

Д — толщина стержней, Д = 0,6-1 см;

К_ст = (5+0,6)/5 = 1,12

V_вт - скорость втекания, V_вт = 0,1-0,3 м/с.

Q_c = 1,05·42189,76/(24·2·3600) = 0,26м³/с

Ω_вх = 1,25·1,12·0,26/0,2 = 1,82 м²

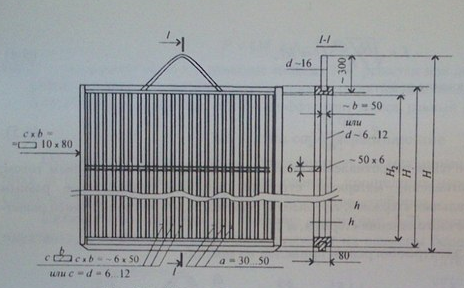

Размеры водоприемного окна и сороудерживающей решетки принимаем по табл.5.8.[3].Схема решетки приведена на рисунке 1.3.

Рис1.3

-Расчет площади сеток м².

В соответствии с пунктом 5.105 [1] принимаем плоские съемные сетки, т.к. производительность водозабора менее 1 м³/с.

Ω_сеток = 1,25·К_ст·Q_c/V_вт, (17)

где К_ст-коэффициент стеснения;

К_ст = ((а+Д)/а)² , (18)

где а - размер ячеек в свету, а = 0,2; 0,35; 0,45 см;

Д -толщина проволоки, Д = 0,1; 0,12 см;

К_ст = ((0,2+0,1)/0,2) ² = 2,25

V_вт = 0,3 м/с;

Q_c = 0,26м³/с.

Ω_сеток = 1,25·2,25 ·0,26/0,3 = 2,44 м²

Размер сеток принимаем по табл.5.9[3]

Размеры перекрываемого отверстия 1750х1500мм; наружные размеры сеток HxL=1630x1820мм

-Расчет самотечных трубопроводов

Пропуск расчетного количества воды должен быть обеспечен при скоростях, не допускающих заиления труб от 0,7-2 м/с.

Принимаем трубы d=500мм, i=0,0025, v= 0,92м/с.
