1.2.10 Аналоговые и цифровые вторичные приборы для контроля технологических параметров.
Вторичный измерительный прибор – это элемент измерительной информационной системы, который показывает или регистрирует значения измеряемых величин. Существуют следующие модификации вторичных измерительных приборов (ВИП): одноканальные, показывающие или регистрирующие; многоканальные, одновременно показывающие и регистрирующие значения нескольких величин; многоточечные, автоматически поочерёдно показывающие и регистрирующие значения нескольких однородных измеряемых величин; суммирующие значения нескольких измеряемых величин; интегрирующие, дающие интегральное (суммарное) значение измеряемой величины за некоторый промежуток времени; сигнализирующие, с устройством световой или звуковой сигнализации, срабатывающей при выходе значения измеряемой величины за установленные пределы; регулирующие, вырабатывающие сигнал управления. Всё большее распространение получают конструкции объединяющие ВИП с измерительным преобразователем. Это облегчает объединение измерительной системы, например с устройствами автоматического регулирования или с ЭВМ. Требования к техническим характеристикам и конструкциям ВИП аналогичны требованиям, предъявляемым к измерительным показывающим и регистрирующим приборам. В ВИП отдельно указываются основные погрешности показания, регистрации, интегрирования, а при наличии встроенного преобразователя — основную погрешность преобразования и другие характеристики точности. Вообще вторичным прибором называютустройство, воспринимающее сигнал от измерительного преобразователя ипреобразующее его в форму, удобную для восприятия измерительной информациинаблюдателем. Вторичные приборы по способу отсчета делятся на показывающие и регистрирующие. Регистрирующие приборы имеют ленточную или дисковую диаграммы и следующие обозначения: КС - с записьюна ленточную диаграмму; КП - показывающие с плоской шкалой; КВ - показывающие с вращающейся шкалой. Приборы КС, КП, КВ в зависимости от принципов действия разделяются:
1. на приборы с мостовой измерительной схемой -КСМ, КПМ, КВМ на рис 1.30;
2. приборы с потенциометрическойизмерительной схемой - КСП, КПП на рис 1.31;
3. приборы для измерения унифицированных сигналов измерительных преобразователейгосударственной системы промышленных приборов и средств автоматизации (ГСП) - КСУ, КПУ, КВУ;
4. приборы с логометрической измерительнойшкалой - КСЛ.
Они могут иметь дополнительные устройства, осуществляющие сигнализацию превышения заданных значений измеряемого параметра, регулирование и т. п. Они применяются при измерениях температуры, давления, расхода.
По числу точек измерения различают приборы одноточечные и многоточечные. Скорость движения диаграммы в самопишущих приборах может изменяться в широких пределах. Одна из схем автоматического потенциометра представлена на рис. 1.30.

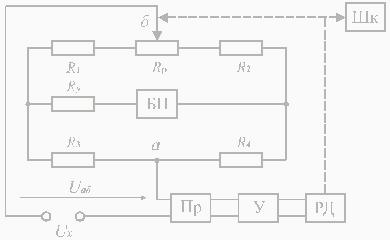

Рис. 1.32 Схема автоматического потенциометра.
Аналоговые вторичные приборы для контроля технологических параметров, представлены на рис 1.33.
Цифровые вторичные приборы для контроля технологических параметров, представлены на рис 1.34
