3.18. Перекриття – класифікація, впливи та вимоги, конструктивні рішення.

Перекриття - горизонтальний конструктивний елемент, що розділяє будівля на поверхи і що передає навантаження від власної ваги, людей і обладнання на стіни, ригелі і колони.

Класифікація:

по місцю розташування в будинку:

міжповерхові. Впливи(навантаження стале і тимчасове,несилові впливи:шум повітря,ударний шум,волога(санвузли),пара(у повітрі),різниця температ.)

підвальне(цокольне)

горищні.

Впливи на підвальне та горищне перекриття-різниця температур,термоізоляція,пароізоляція.

По конструкції:

Балочні-сталеві.залізобетонні,деревяні

Плитні-залізобетонні,збірні,монолітні

За матеріалом:

збірні залізобетонні;

монолітні залізобетонні;

укладені з сталевим або дерев'яних балках.

Конструкції перекриттів мають відповідати вимогам міцності жорсткості вогнестійкості звукоізоляції теплоізоляції довговічності санітарнотехнічним вимогам до матеріалу покриття і вимогам економічної ефективності

3.19. Перекриття балкові – конструктивні рішення, забезпечення необхідної несучої здатності, звуко-, термо-, паро-ізоляції.

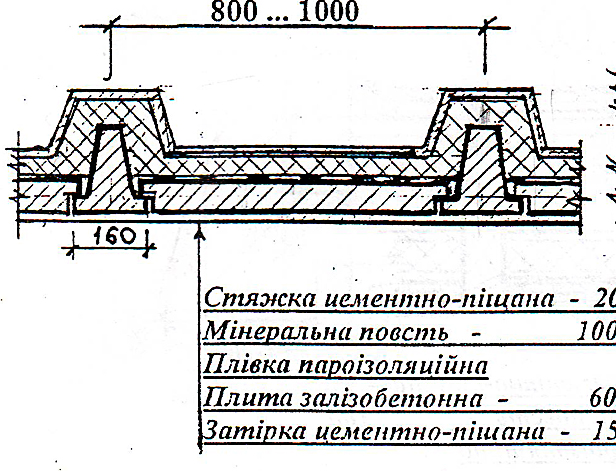

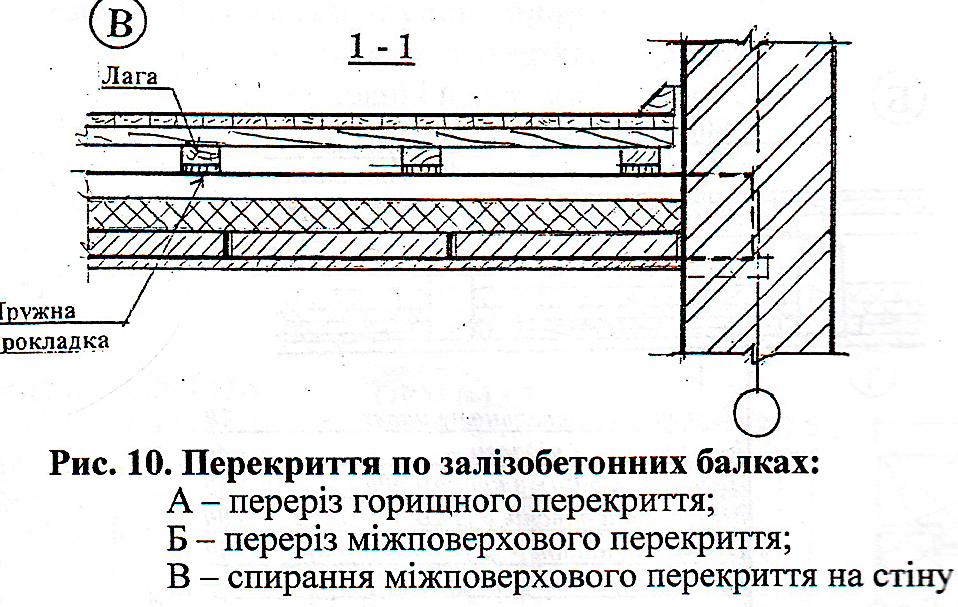

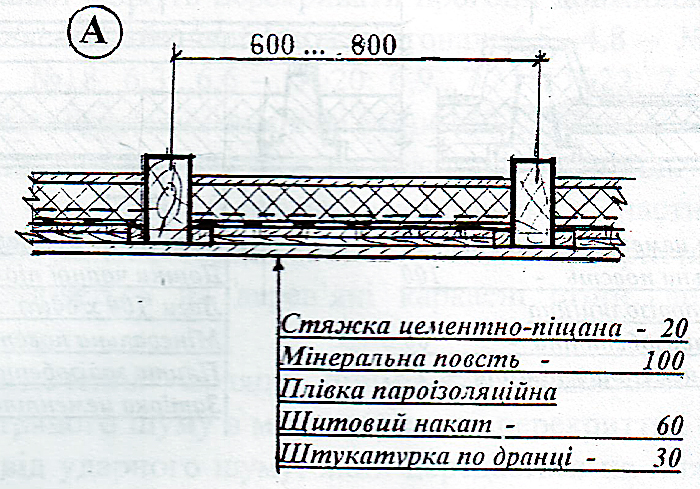

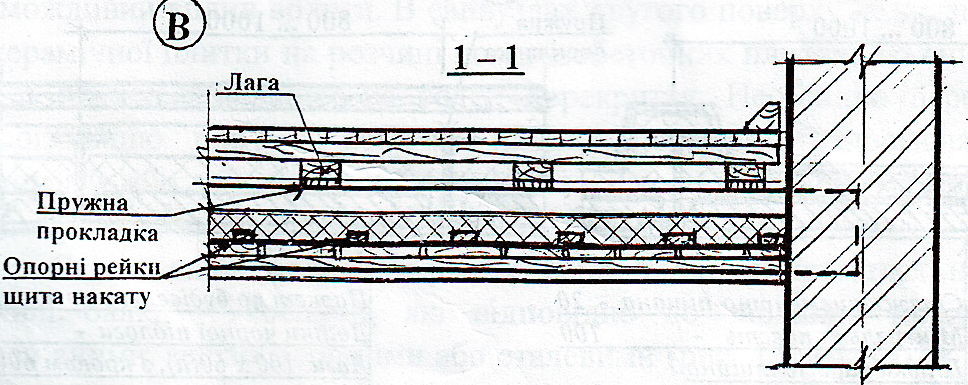

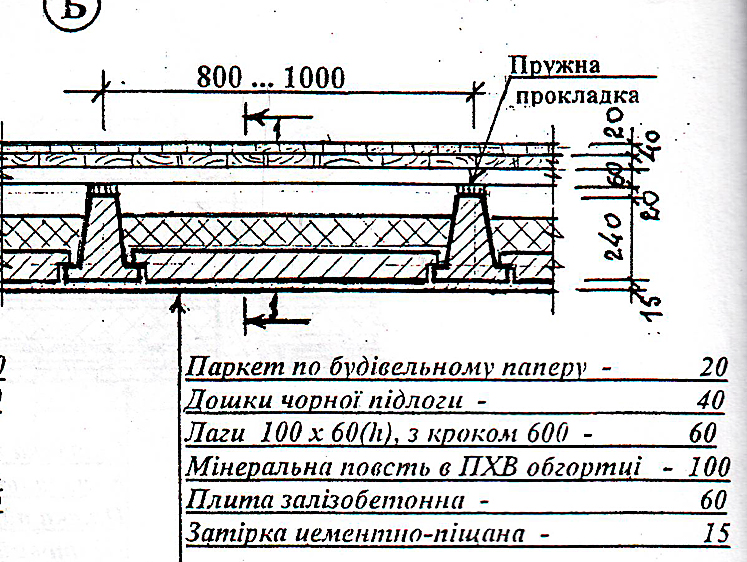

Конструктивно такі перекриття складаються із залізобетонних, металевих або дерев'яних балок, які спираються на несучі стіни з кроком 800…1000мм, а відстані між балками заповнюють вкладишами із дерев'яних щитів,гіпсобетонних плиток. залізобетонні перекриття – монолітні, збірно-монолітні та збірні плитні перекриття...Повністю металеві балочні перекриття використовують при значних статичних і динамічних навантаженнях.Також є суміщені металеві перекриття, які складаються із металевих балок і залізобетонного монолітного або збірного настилу, який суттєво збільшує горизонтальну жорсткість і вогнестійкість перекриття, але призводить і до значного збільшення власної ваги.В міжповерхових перекриттях передбачається звукоізоляція:від ударного шуму,який передається на нижні пов.-пружні прошарки між балками і лагами;від повітряного-плити мін.повсті.Для утеплювання перекриттів укладається шар пароізол.із поліетиленовой плівки та ефект.утеплювач

3.20. Перекриття – по металевих балках

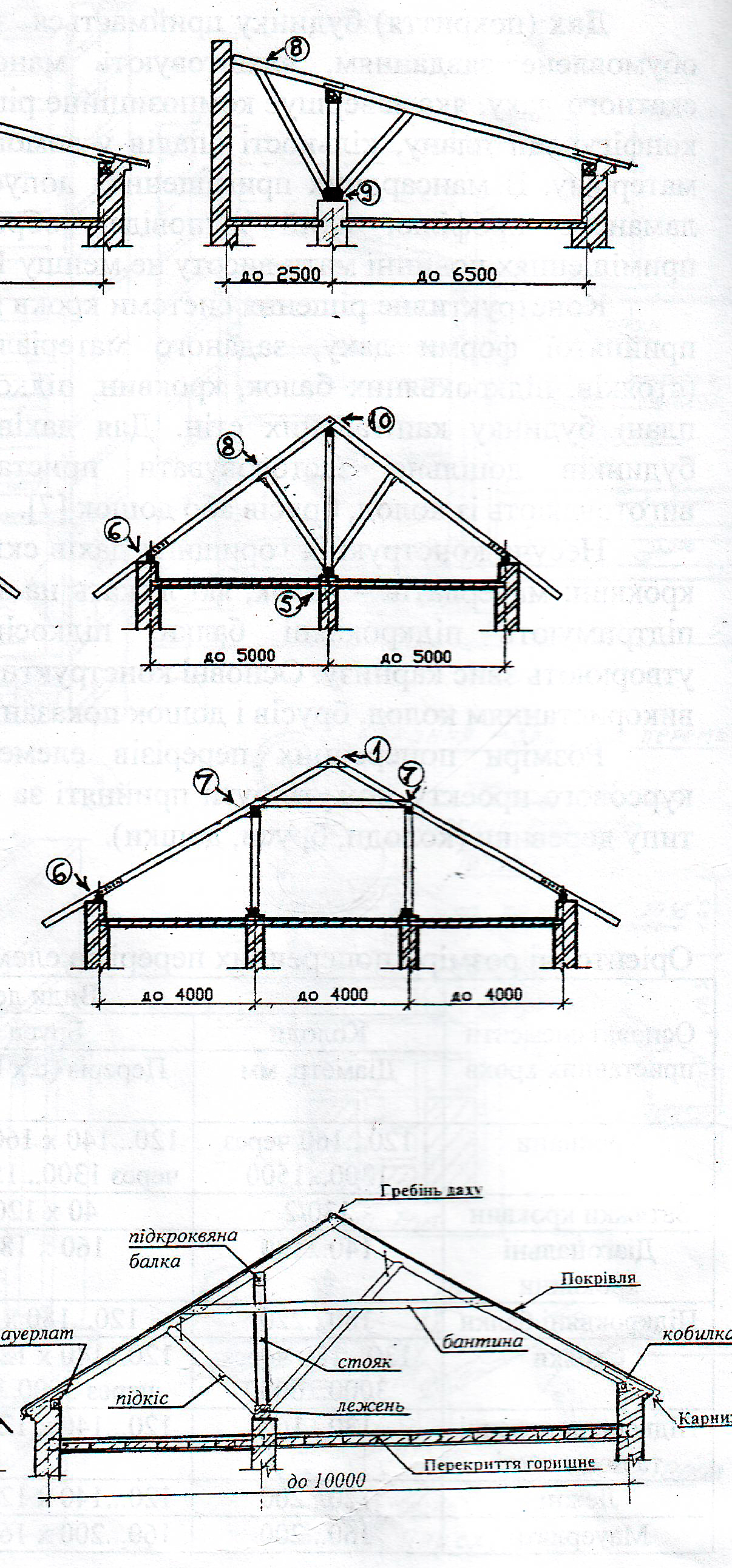

3.7. Кроквяні дахи – класифікація, впливи, вимоги, конструктивні вирішення.

Дах — верхня частина огородження будинку. Вона складається з несучої частини, що передає навантаження від снігу, вітру й власної ваги даху на стіни або окремі опори й зовнішньої оболонки — покрівлі..Спочатку потрібно правильно визначити ухил даху з врахуванням використовуваних матеріалів. У снігових районах дах бажано робити крутим і простої форми. В той же час необхідно враховувати, що при високих дахах в районах з сильними вітрами їх конструкції потрібно підсилювати.Треба враховувати і протипожежні вимоги, які пред’являються до дахів. Вимоги до покрівель: Для провітрювання і освітлення горища роблять горищні слухові вікна, які іноді використовуються для виходу з горища на покрівлю.Покрівельні матеріали:1) жорсткі (листи, плити). 2) гнучкі (рулонні).До жорстких покрівель належать: металеві(оцинкована сталь)профнастил, металочерепиця; плити і листи з штучного матеріалу (черепиця, азбестоцемент), шифер, єврошифер; дерев'яні (ґонт, щепа). Рулонні покрівельні матеріали — руберойд,бітумна черепиця тощо.

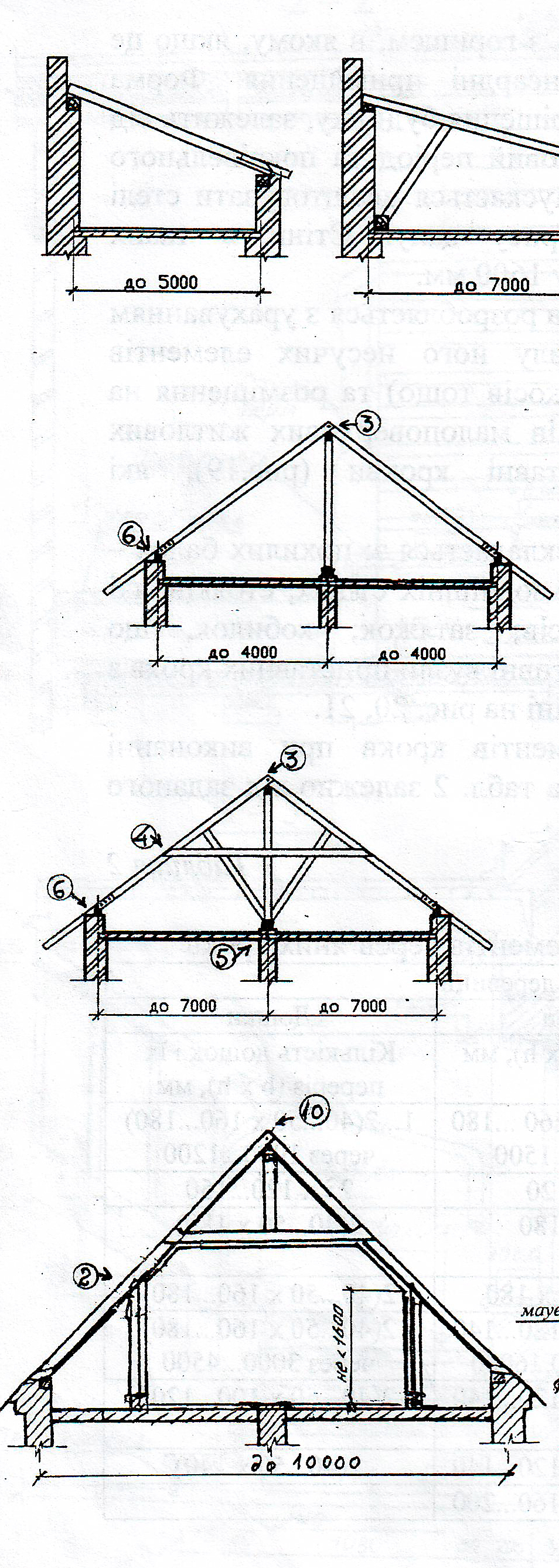

Ухил береться залежно від матеріалу покрівлі: черепиця 40..45градусів, азбестоцементні плитки – 25…45, шифер 18..25, покрівельне залізо 16..22. Якщо проліт більше 4м – роблять підкоси, більше 5м - затяжки
