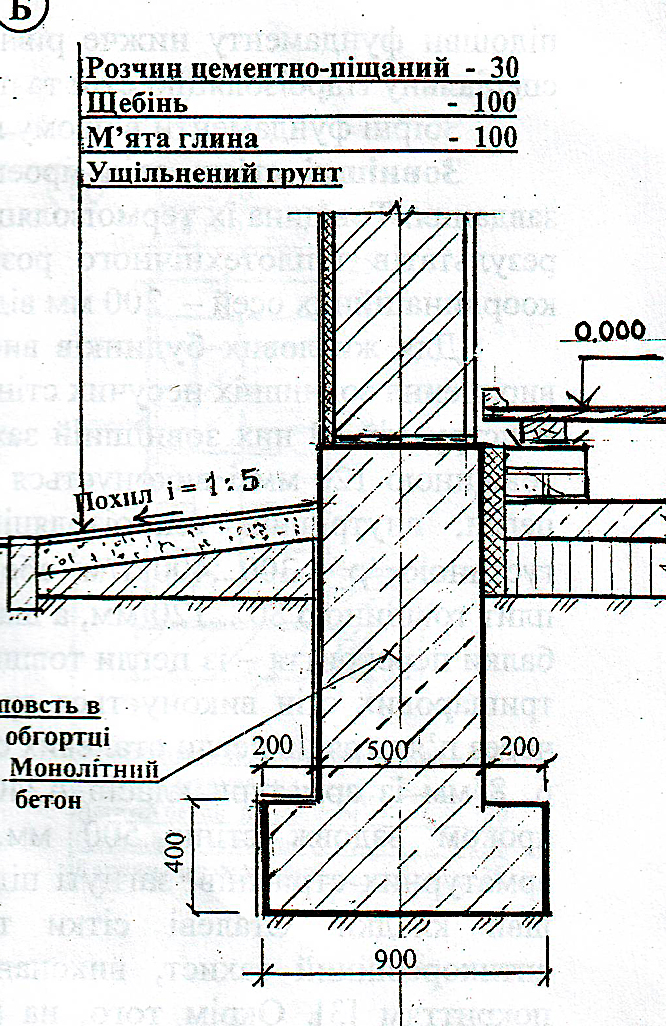

3.8. Конструктивне рішення стрічкового бетонного монолітного фундаменту несучої стіни будівлі з підвалом.
3.9. Конструктивне рішення стрічкового бутового фундаменту несучої стіни будівлі з підвалом.
3.10. Класифікація стін будівель за положенням, статичною роботою, матеріалвми.
Стіни є найважливішими конструктивними елементами будин-
ків, що служать не тільки вертикальними конструкціями, які огоро-
джують, але нерідко й несущими елементами, на які спираються пере-
криття і покриття
По характеру статичної роботи:
- Несучі - Самонесучі - Ненесучі
Несучими є стіни, які є не тільки захисними конструкціями, на них
спираються також конструкції покриття або перекриття
По конструктивному виконанню:
- Монолітні - Збірні з цегли - Дрібнорозмірних та крупнорозмірних
блоків - Панелей
3.11. Основні силові та несилові впливи на зовнішні стіни
Впливи: несилові (різниця температур,волога,сонячна радіація,агресивні домішки в воді,шум,повітря,блукаючі струми,біологічні впливи)
Силові(вітрове,балкон,від верхніх поверхів) навантаження
3.4. Зовнішні муровані стіни.
Матеріал:
1)Прородний камінь
2)Ракушняк
3)Цегла-керамічна і силікатна
Будівельні розчини:
1)уементно-пісчаний
2)цементно-вапняний
3)глиняний
Міцність мурування залежить від марки цегли, пеерв»язки швів, зщеплення з каменю.
Довговічність цегляних стін-25 років.
Конструктивне рішення:
Захист від вологи(зовнішньої і внутрішньої)Товщина стіни приймається кратною 1 цеглині
3.13 . Методи забезпечення необхідноої несучої здатності і стійкості мурованих стін
3.14 . Методи забезпечення необхідного опору теплопередачі зовнішніх стін
Розрахунок
приведеного опору теплопередачі
стіни
Мінімально
допустиме значення опору теплопередачі
житлового будинку
Rqmin=2
8
м2·K/Вт
(відповідно до ДБН)
Опір теплопередачі стіни розраховується за формулою
де
,
-
коефіцієнти тепловіддачі внутрішньої
і зовнішньою поверхонь стіни, які
приймаються згідно ДБН.
в=8
7
Вт/(м2·K),
з=23
Вт/(м2·K);
–
к-ть тепла на 1м2
при товщині 1м;
R-термічний опір.
Розрахункова температура зовнішнього повітря: -22°C Розрахункова температура внутрішнього повітря приміщення: +20°C Розрахункова відносна вологість внутрішнього повітря приміщення: 55%
Якщо R
=(1.0…1,2) Rmin ,то записуємо густину матеріалу
в таблицю

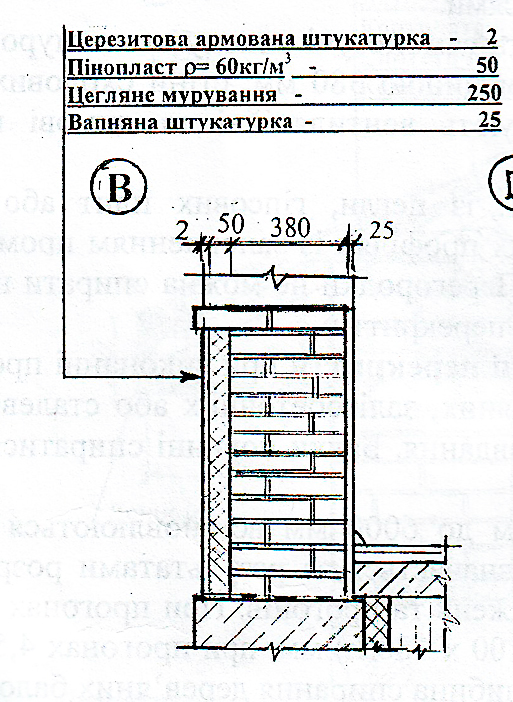

3.15 Конструктивне рішення цегляної стіни із зовнішньою термоізоляцією

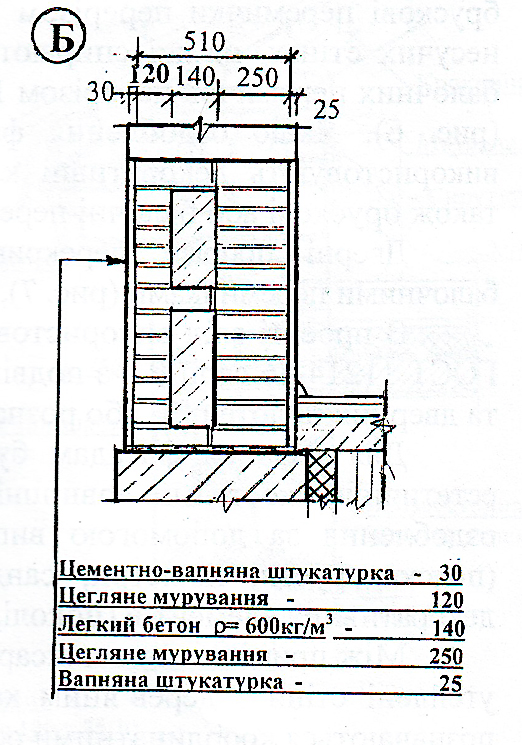

3.16. Конструктивне рішення цегляної стіни із термоізоляційними вкладишами
3.17. Конструктивні рішення прорізів у стінах,перемички
Конструкція, що перекриває прорізи в стінах (віконні й дверні) і
підтримує розташовану вище частину стіни, називається перемичкою
За матеріалом і способом влаштування перемички поділяються
на залізобетонні (із брусків і балок), армоцегляні й армокам’яні, клин-
часті плоскі й аркові перемички з матеріалу стіни.
Так, ненесучі
Перемички: брускові – буквою Б, плитні – буквами БП. Брускові пере-
43
мички мають ширину 120 і висоту 65 мм при довжині до 2,0 м і висоту
140 мм при довжині до 3,0 м. Несучі перемички (БУ) мають висоту 220
і 300 мм і ширину 120 і 250 мм при довжині від 1,4 до 3,2 м. Брускові
перемички зашпаровують кінцями в стіну не менше ніж на 120 мм, а
несучі – на 250 мм.
