Поверочная схема. Виды поверочных схем.
Поверочная схема для средств измерений — нормативный документ, устанавливающий соподчинение средств измерений, участвующих в передаче размера единицы от эталона рабочим средствам измерений (с указанием методов и погрешности при передаче). Различают государственные и локальные поверочные схемы, ранее существовали также ведомственные ПВ.
Государственная поверочная схема распространяется на все средства измерений данной физической величины, применяемые в стране, например, на средства измерений электрического напряжения в определённом диапазоне частот. Устанавливая многоступенчатый порядок передачи размера единицы ФВ от государственного эталона, требования к средствам и методам поверки, государственная поверочная схема представляет собой структуру метрологического обеспечения определённого вида измерений в стране. Эти схемы разрабатываются главными центрами эталонов и оформляются одним ГОСТом ГСИ.
Локальные поверочные схемы распространяются на средства измерений, подлежащие поверке в данном метрологическом подразделении на предприятии, имеющем право поверки средств измерений и оформляются в виде стандарта предприятия. Ведомственные и локальные поверочные схемы не должны противоречить государственным и должны учитывать их требования применительно к специфике конкретного предприятия.
Ведомственная поверочная схема разрабатывается органом ведомственной метрологической службы, согласовывается с главным центром эталонов – разработчиком государственной поверочной схемы средств измерений данной ФВ и распространяется только на средства измерений, подлежащие внутриведомственной поверке.
Поверка, виды поверок.
Поверка средств измерений — определение метрологическим органом погрешностей средств измерений (или проверка того, что они находятся в допустимых пределах) и установление его пригодности к применению.
Виды поверки [править]
Межгосударственным советом по стандартизации, метрологии и сертификации (стран СНГ) установлены следующие виды поверки
Первичная поверка — поверка, выполняемая при выпуске средства измерений из производства или после ремонта, а также при ввозе средства измерений из-за границы партиями, при продаже.
Периодическая поверка — поверка средств измерений, находящихся в эксплуатации или на хранении, выполняемая через установленные межповерочные интервалы времени.
Внеочередная поверка — Поверка средства измерений, проводимая до наступления срока его очередной периодической поверки.
Инспекционная поверка — поверка, проводимая органом государственной метрологической службы при проведении государственного надзора за состоянием и применением средств измерений.
Комплектная поверка — поверка, при которой определяют метрологические характеристики средства измерений, присущие ему как единому целому.
Поэлементная поверка — поверка, при которой значения метрологических характеристик средств измерений устанавливаются по метрологическим характеристикам его элементов или частей.
Выборочная поверка — поверка группы средств измерений, отобранных из партии случайным образом, по результатам которой судят о пригодности всей партии.
Экспертная поверка — проводится при возникновении разногласий по вопросам, относящимся к метрологическим характеристикам, исправности средств измерений и пригодности их к применению.
Градуировка, калибровка, стандартный образец. При градуировке средство измерения снабжается шкалой, путём подачи на его вход сигнала с выхода образцовой многозначной меры. Калибровкой называется процесс, заключающийся в установлении соотношения между значением величины, полученным с помощью данного средства измерения и соотв. значением величины, определенным с помощью эталона. Стандартный образец - мера одной или нескольких величин, характеризующих состав или свойства вещества (материала), в виде образца этого вещества (материала).
Основные методы измерений Метод непосредственной оценки - численное значение измеряемой величины определяется непосредственно по показанию измерительного прибора. Метод сравнения - измеряемая величина сравнивается с величиной, воспроизводимой мерой. Метод сравнения включает в себя: Нулевой метод - действие измеряемой величины полностью уравновешивается образцовой. Метод замещения - действие измеряемой величины полностью заменяется образцовой.
Дифференциальный метод - измеряется разница между измеряемой величиной и близкой ей по значению известной эталонной.
Погрешности измерений, их классификация по форме количественного выражения. Абсолютная погрешность измерения - погрешность, выраженная в единицах измеряемой величины. Относительная погрешность измерения - отношение абсолютной погрешности измерения к истинному значению измеряемой величины или результату измерений. Приведенная погрешность измерения - отношение абсолютной погрешности средства измерения в данной точке диапазона СИ к нормирующему значению этого диапазона.
Погрешности измерений, их классификация по характеру проявления. Грубой погрешностью измерений (промахом) называют погрешность измерения, существенно превышающую ожидаему при данных условиях погрешность. Систематическая погрешность измерения - составляющая погрешности измерения, остающаяся постоянной или же закономерно изменяющаяся при повторных измерениях одной и той же величины. Случайной погрешностью измерения называется составляющая погрешности измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях одной и той же величины.
Погрешности измерений, их классификация по причинам возникновения. Инструментальная погрешность измерения - составляющая погрешности измерения, обусловленная несовершенством применяемого СИ (средства измерения). Методическая погрешность измерений - составляющая погрешности измерений, обусловленная несовершенством метода измерений. Субъективная (личная) погрешность измерения - составляющим погрешности измерения, обусловленная индивидуальными особенностями оператора, т. е. погрешность отсчета оператором показаний по шкалам СИ.
Погрешности измерений, их классификация по условиям эксплуатации. Нормальные условия применения СИ. Основная погрешность - это погрешность средств измерения, которое находятся в нормальных условиях эксплуатации. Дополнительная погрешность – это составляющая погрешности средств измерений, возникающая дополнительно к основной, вследствие отклонения какой-либо из влияющих величин от нормы. Нормальные условия измерений – это условия, при которых значения влияющих величин находятся в пределах рабочих областей. Нормативными документами предусматриваются следующие н.у.: - Температура окружающей среды (20±5)°С; - Относительная влажность (65±15)%; - Напряжение питания сети (220±4,4)В; - Частота питания сети (50±1)Гц; - Отсутствие эл. и магн. полей; - Положение прибора горизонтальное, с отклонением ±2°.
Погрешности средств измерений. Разность между показаниями СИ и истинным (действительным) значением измеряемой величины.
Классы точности средств измерений. Предпочтительный ряд при выборе класса точности. Класс точности средств измерений - обобщенная характеристика средств измерений, определяемая пределами допускаемых основной и дополнительной погрешностей, а также другими свойствами средств измерений, влияющими на их точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений. Про ряд ничего не нашёл.
Случайные погрешности и их оценки. Тоже хрен знает, что тут писать.
Контроль. Этапы контроля. Результат контроля. Достоверность контроля. Контроль - это процесс получения и обработки информации об объекте с целью определения нахождения параметров объекта в заданных пределах. Контроль состоит из двух этапов: на первом получают фактическую информацию о состоянии объекта (первичная информация), на втором первичную информацию сопостовляют с заданными нормами. Информация об их расхождении называется вторичной. Достоверность контроля характеризует степень соответствия его результатов фактическому техническому состоянию объекта.
Единство измерений. Организационные основы обеспечения единства измерений. Единство измерений - состояние измерений, при котором их результаты выражены в узаконенных единицах величин и погрешности измерений не выходят за установленные границы с заданной вероятностью. Обеспечение единства измерений - деятельность метрологических служб, направленная на достижение и поддержание единства измерений в соответствии с правилами, требованиями и нормами, установленными государственными стандартами и другими нормативно-техническими документами в области метрологии.
Государственная система обеспечения единства измерений. Государственная система обеспечения единства измерений - комплекс нормативных, нормативно-технических и методических документов межотраслевого уровня устанавливающих правила, нормы, требования, направленные на достижение и поддержание единства измерений в стране при требуемой точности.
Государственный метрологический контроль и надзор. Государственный метрологический контроль и надзор (ГМКиН) обеспечивается Государственной метрологической службой для проверки соответствия нормам законодательной метрологии, утвержденным Законом РФ «Об обеспечении единства измерений», государственными стандартами и другими нормативными документами.
Стандартизация. Объекты, цели и принципы. Сущность стандартизации состоит в составлении и утверждении как рекомендуемых, так и обязательных норм и характеристик для многократного использования, направленного на обеспечение надлежащего качества товаров и услуг, повышение их конкурентоспособности в сферах обращения продукции, а также обеспечение безопасности труда. Стандартизация устанавливает оптимальную степень упорядоченности в определенных сферах производства и обращения продукции с помощью утвержденных норм и положений. Главными задачами стандартизации являются: - обеспечение соответствия товаров и услуг нормам и правилам безопасности для жизни и здоровья потребителя, собственности физических, юридических лиц, государственной собственности, экологии, окружающей среды, в частности, безопасности животных и растений; - обеспечение безопасности объектов, для которых существует возможность возникновения различного рода чрезвычайных ситуаций; - содействие научно-техническому прогрессу; - обеспечение конкурентоспособности продукции и услуг; - экономичное использование всех видов ресурсов; - совместимость и взаимозаменяемость продукции; - единая система измерений. Результатом стандартизации является, в первую очередь, нормативный документ.
Стандарт. Регламент, классификатор, правила, рекомендации. Технический регламент представляет собой некий законченный перечень основных требований, предъявляемых к одному из объектов стандартизации.

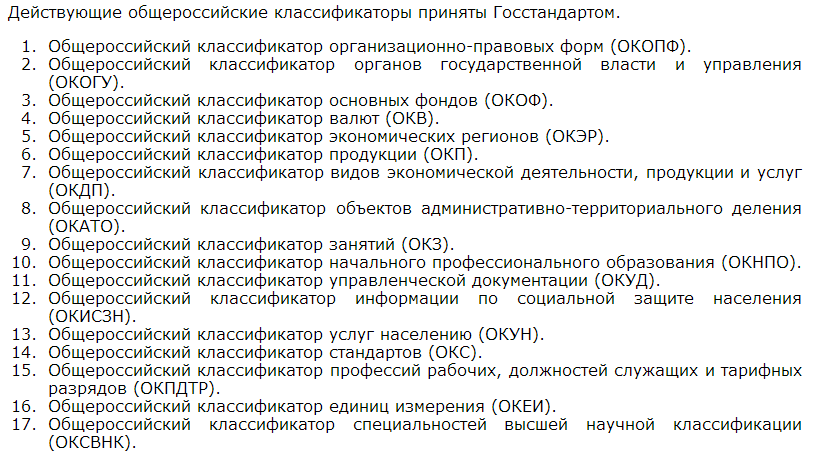

Методы стандартизации.Систематизация, кодирование, классификация.
Методы стандартизации.Унификация, симплификация. Унификация - это выбор оптимального числа разновидностей продукции, процессов и услуг, значений их параметров и размеров. Симплификация – форма стандартизации, заключающаяся в простом сокращении числа применяемых при разработке изделия или при его производстве марок полуфабрикатов, комплектующих изделий и т.п. до количества, технически и экономически целесообразного, достаточного для выпуска изделий с требуемыми показателями качества.
Методы стандартизации.Типизация, агрегатирование. Типизация – это разновидность стандартизации, заключающаяся в разработке и установлении типовых решений (конструктивных, технологических, организационных и т. п.) на основе наиболее прогрессивных методов и режимов работы. Агрегатирование – метод создания новых машин, приборов и другого оборудования путем компоновки конечного изделия из ограниченного набора стандартных и унифицированных узлов и агрегатов, обладающих геометрической и функциональной взаимозаменяемостью.
Методы стандартизации.Комплексная и опережающая стандартизация. При комплексной стандартизации осуществляются целенаправленное и планомерное установление и применение системы взаимоувязанных требований как к самому объекту комплексной стандартизации в целом, так и к его основным элементам в целях оптимального решения конкретной проблемы. Опережающая стандартизация заключается в установлении повышенных по отношению к уже достигнутому на практике уровню норм и требований к объектам стандартизации, которые согласно прогнозам будут оптимальными в последующее время.

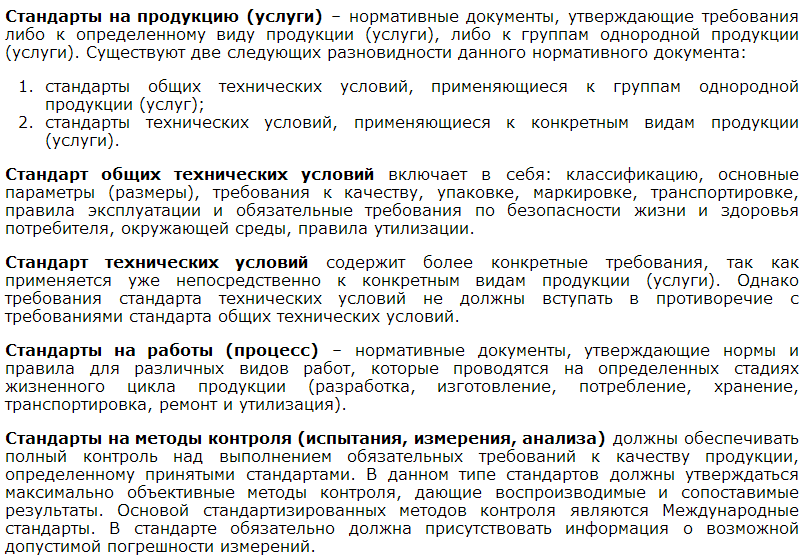

Виды стандартов Основополагающие стандарты – нормативные документы, утвержденные для определенных областей науки, техники и производства, содержащие в себе общие положения, принципы, правила и нормы для данных областей.
Международные организации по стандартизации. Международная организация стандартизации (ISO), International Electrotechnical Commission (Международная электротехническая комиссия), International Telecommunication Union (Международный Союз Электросвязи)
ПРИЛОЖЕНИЕ
к рабочей программ.
Контрольные вопросы по дисциплине
«МЕТРОЛОГИЯ СТАНДАРТИЗАЦИЯ И СЕРТИФИКАЦИЯ»
Каково место метрологии среди других наук?
Что такое измерение? Приведите примеры измерений, постоянно встречающихся в повседневной жизни.
В чем заключается значимость метрологии?
Сформулируйте основные этапы развития метрологии.
Какие основные метрологические учреждения существуют в нашей стране? Какова их сфера деятельности?
Дайте определение физической величины. Приведши примеры величин, принадлежащих к различным группам физических процессов. ,.'.-. у
Что такое энергетические и вещественные физические величины? В чем их сходство и различие? Приведите примеры ФВ каждого вида.
Назовите основные операции процедуры измерения. Расскажите, как они реализуются при измерении размера детали штангенциркулем.
Приведите примеры измерительных преобразователей, многозначных мер и устройств сравнения, используемых в известных вам средствах измерений.
По каким признакам классифицируются методы измерений? Какие методы измерений вам известны?
Что такое средство измерений? Приведите примеры средств измерений различных ФВ.
Что такое условия измерений? Какие они бывают?
Что такое результат измерения и чем он характериз)*,тся?
Перечислите признаки по которым могут быть классифицированы измерения. Расскажите о классификации измерений по каждому из названных признаков.
Дайте определения прямых, косвенных, совместных и совокупных измерений. Приведите примеры измерений каждого вида.
Сформулируйте определение единицы физической величины. Приведите примеры физических величин, относящихся к электричеству и магнетизму.
Что такое размерность физической величины? Запппнгге размерность следующих .физических величин: Паскаль, генри, ома, фарады, вольта.
Дайте определения системы физических величин а системы единиц физических величин. Приведите примеры основных и производных физических величин и единиц?
Сформулируйте основные принципы построения систзм единиц физически?: величин.
Какие внесистемные единицы допущены к'применению наравне с единицами системы
си? :;
В чем заключается единство измерений?
Что такое эталон единицы физической величины? ICcraie типы эталонов вам известны?
Что такое поверка средств измерений и какими способами она может производится?
Перечислите возможные проявления погрешностей.
Назовите признаки, по которым классифицируются погрешности:
По форме представления
Относительная - отношением абсолютной погрешности измерения к действительному или измеренному значению измеряемой величины
Абсолютная оценкой абсолютной ошибки измерения.
Приведенная погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона.
По причине возникновения
Инструментальные
Методические
Субъективные
По характеру проявления
Случайная
Систематическая
Прогрессирующая
Грубая
По способу измерения
Прямых измерений
Косвенных измерений
