ЕКЗАМЕНАЦІЙНИЙ БІЛЕТ № 16

1. Надайте класифікацію промбудівель і вимоги до них.

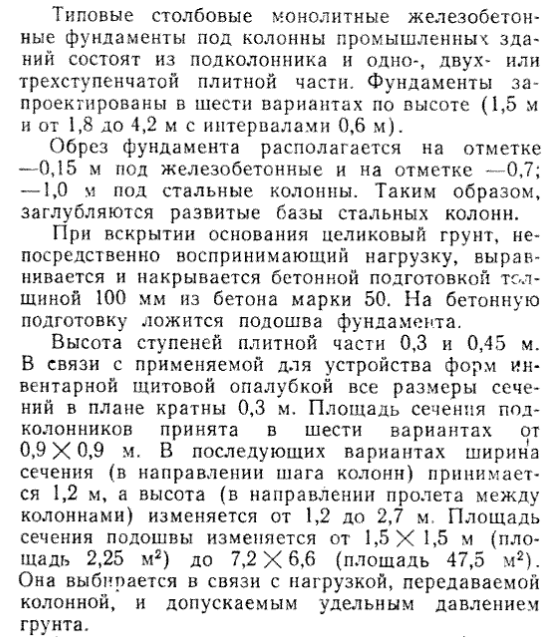

2. Охарактеризуйте конструктивні рішення монолітних фундаментів під колони промислових будівель.

3. Обґрунтуйте переваги сталевих каркасів промислових будівель.

4. Назвіть максимальний проліт типових сталевих кроквяних ферм промбудівель.

5. Вирішення графічного тесту за МВ 052-47.

1: Класифікація:

1).За призначенням:

-виробничі(ливарні,прокатні, збірні, ткацькі і кондитерські цехи );

- підсобно-виробничі(ремонтні, інструментальні, тарні цехи );

- енергетичні( ТЕЦ, компресорні, газогенераторні, і повітродувні станції );

- транспортні( гаражні, електровозне депо );

- складські, для збереження готової продукції, паливно-змазувальних матеріалів, зберігання матеріалів для випуску продукції ;

- санітарно-технічні( насосні і очисні станції, водонапірні башти );

- допоміжні і загальнозаводські ( адміністративно-побутові будинки,лабораторні, науково-дослідні заводоуправління, пожежне депо);

2).По капітальності:

-I-III клас – будинки,які повинні відповідати високим вимогам міцності і довговічності;

-IV клас – будівлі з мінімальними вимогами міцності і довговічності.

3).За поверховістю:

-одноповерхові

-багатоповерхові

-змішаної експлуатації

4).За кількістю прольотів:

-однопролітні

-багатопролітні.

5).За наявністю підйомно-транспортного обладнання:

-з кранами(мостовими,підвісними);

-без кранів.

6).За матеріалом стін і каркасу:

-зі сталевим каркасом

-із залізобетонним

-збірним

-збірно-монолітним

-монолітним

-змішаним

7).За наявністю ліхтарів: з ліхтарем;без ліхтаря

Вимоги до промислових будівель:

• Технологічні вимоги - будівля повинна забезпечувати нормальне функціонування розміщеного в ній технологічного устаткування, нормальний хід технологічного процесу в цілому.

• Технічні - забезпечення потрібних міцності, стійкості й довговічності будівель, протипожежних заходів, а також спорудження будівель індустріальними методами. До технічних вимог відносять також вимоги до пожежної, вибу-хопожежної і вибухової небезпеки.

• Архітектурно-художні вимоги передбачають потребу надання

промисловій будівлі гарного зовнішнього і внутрішнього вигляду, що

задовольняє естетичні попити людей з урахуванням значення будівлі.

• Економічні вимоги - оптимальна, науково-обгрунтована витрати коштів на будівництво й експлуатацію будівлі, яку проектують.

2:

3: Велика несуча здатність, висока транспортабельність, висока індустріальність, невеликі габарити перерізів елементів, мала праце ємність монтажу, однорідність і надійність матеріалу,відносна легкість.

4: Максимальний проліт типової сталевої кроквяної ферми становить 36 м.

ЕКЗАМЕНАЦІЙНИЙ БІЛЕТ № 17

1. Охарактеризуйте функціонально-технологічну схему промислових будівель.

Технологічний процес в свою чергу визначається виробничо-технологічною схемою, в котрій встановлена послідовність операцій по виготовленні продукції, намічене технологічне обладнання і характер його розташування, вид і вантажопідйомність внутрішньо – цехового транспорту, номенклатура, розміри і послідовність розташування приміщень, внутрішній температурно-вологісний режим.

Для забезпечення раціонального планування цехів необхідно знати габарити технологічного обладнання і готового виробу, характер розташування робочих місць, ширину проходів і проїздів, а також схему розташування виробничого обладнання.

2. Охарактеризуйте типи фундаментів промислових будівель.

За конструктивними рішеннями є такі основні типи: стрічкові, стовпчасті, суцільні чи плитні, пальові(рис. 3.1.1);

з основних типів можна утворювати комбіновані під окремі будівлі і споруди та спеціальні.

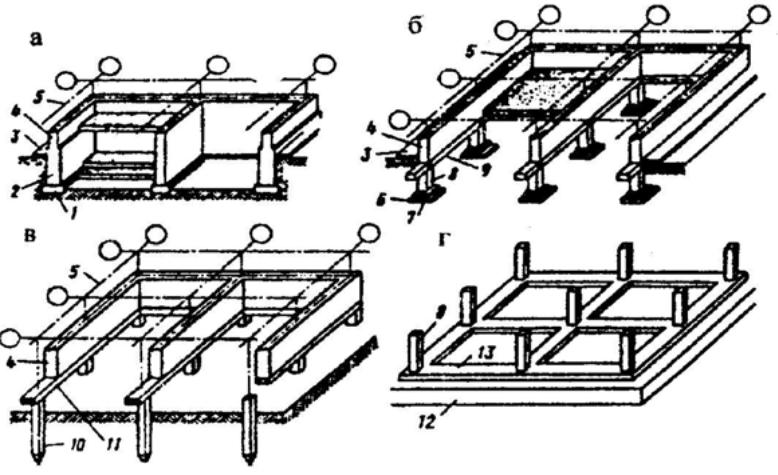

Рис. 3.1.1 – Основні типи фундаментів:

а – стрічковий; б – стовпчастий; в – пальовий; г – плитний;1 – подушка стрічкового фундаменту; 2 – стінка фундаменту; 3 – вимощення; 4 – стіни будівлі; 5 – координаційні осі; 6 – подушка стовпчастого фундаменту; 7 – підколонник;8 – стовп; 9 – фундаментна балка; 10 – палі; 11 – ростверк; 12 – суцільна плита.

Колони каркасу як правило опираються на окремі залізобетонні фундаменти з підколонниками стаканного типу, а також суцільний монолітний з випуском анкерних болтів. Огороджуючі конструкції опираються на фундаментні балки. За способом виготовлення залізобетонні фундаменти підрозділяють на монолітні, збірні ребристі, пальові і пустотілі.(рис.6)

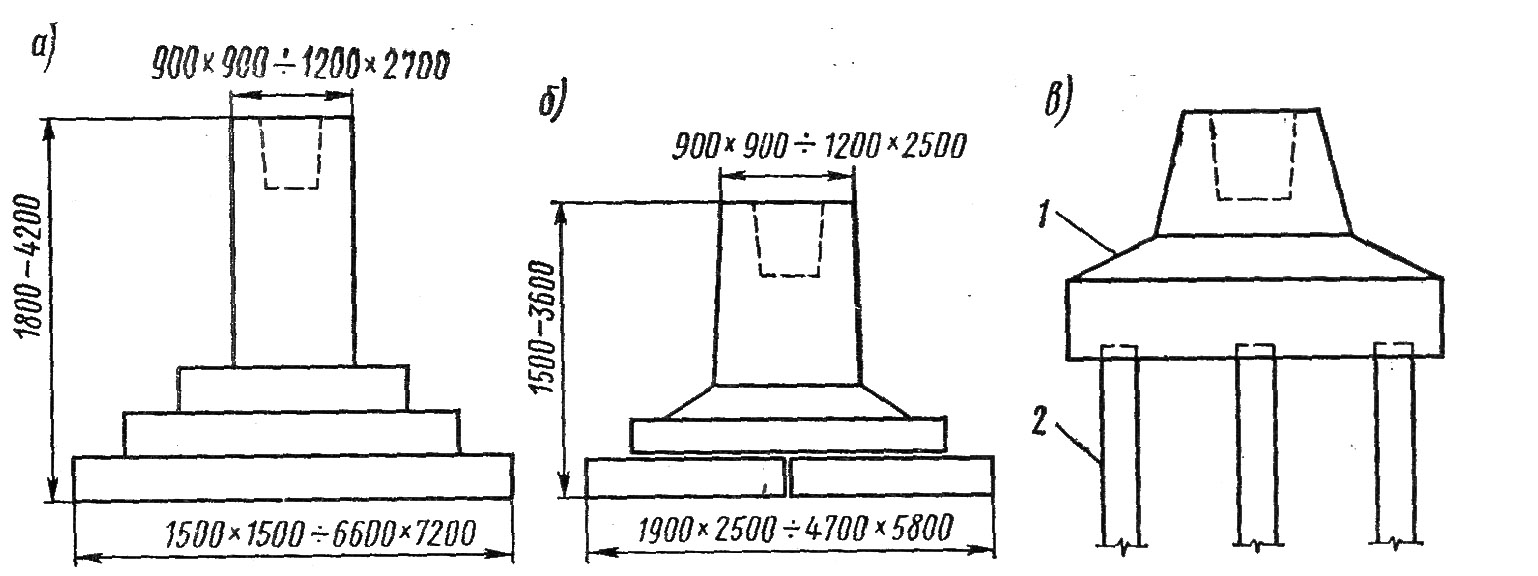

рис.6. Види промислових фундаментів: а – монолітний ; б – збірний; в – пальовий;

3. Обґрунтуйте переваги залізобетонних каркасі промислових будівель.

- висока вогнестійкість, - мала деформативність,- невеликі експлуатаційні витрати, економія сталі.

4. Назвіть максимальний проліт типових збірних з/б кроквяних балок промбудівель

18 м

ЕКЗАМЕНАЦІЙНИЙ БІЛЕТ № 18

1. Поясніть уніфікацію в промисловому будівництві.

2. Охарактеризуйте конструкції з/б підкранових балок промислових будівель та їх деталі.

3. Охарактеризуйте типи фундаментних балок промислових будівель.

4. Назвіть елементи каркасу, що забезпечують жорсткість будівлі у поперечному напрямку.

5. Вирішення графічного тесту за мв 052-47.

Питання1: Уніфікація передбачає приведення до однотипності й взаємопоєднанні розмірів об'ємно-планувальних параметрів промислових будинків та їхніх конструкцій з метою зменшення кількості цих параметрів і типорозмірів конструктивних елементів. Основою уніфікації об'ємно-планувальних і конструктивних рішень промислових будинків є єдина система модульної координації розмірів у будівництві (ЕСМК), що являє собою сукупність правил сполучення розмірів будинків, їхніх елементів і будівельних конструкцій завдяки кратності цих розмірів основному модулю М=100 мм. Метою застосування модульної системи в проектуванні є не тільки забезпечення кратності розмірів деталей основному модулю, але і жорстке обмеження кількості типорозмірів індустріальних конструкцій і деталей. Тому при проектуванні використають збільшені (похідні) модулі, кратні основному.

При призначенні розмірів об'ємно-планувальних параметрів рекомендується приймати наступні збільшені модулі:

- в одноповерхових будинках для ширини прогонів і кроку колон - 60М; для висоти будинку (від чистої підлоги до низу несучих конструкцій покриття) – 0,6 М, (від 3,6 до 6 м), 1,2М (від 6 м до 10,8) і 1,8М(від 10,8 до 18);

-у багатоповерхових будинках для ширини прогонів - 30М (при прольотах від 6 до 12 м) і 60М (при прогонах більше 12 м), для кроку колон - 60М, для висоти поверхів - 6М и 12М (при висоті відповідно 4,8 м і більше).

Уніфікація й типізація неможливі без дотримання єдиних правил прив'язки конструктивних елементів до розбивочних осей.

Питання2: Підкранові балки з укладеними по них рейками утворюють шляхи руху мостових кранів. Вони надають будинкові додаткову жорсткість.

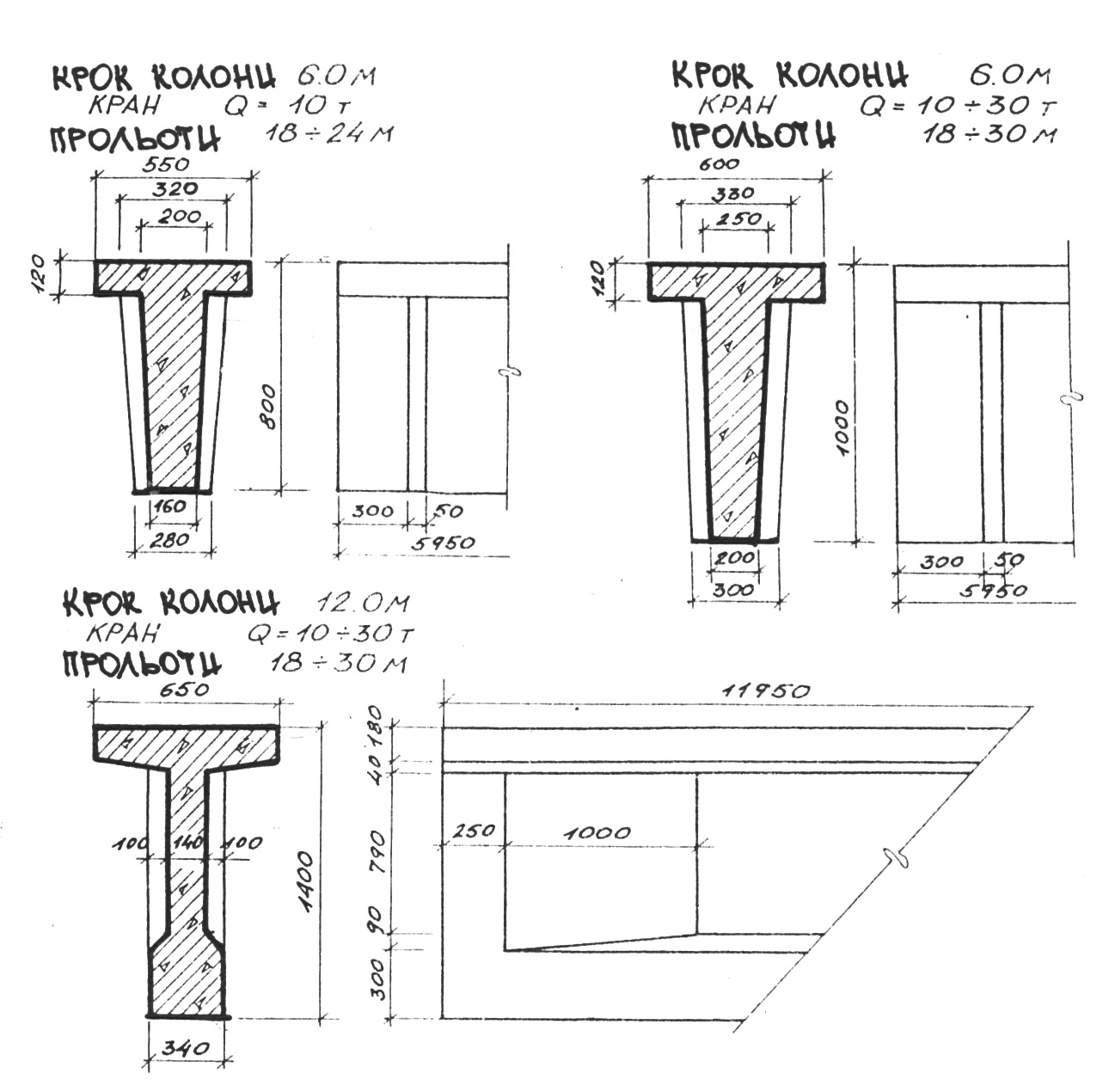

Залізобетонні підкранові балки можуть мати таврове або двотаврове січення (рис.14). Підкранові балки при кроці колон 6м проектуються таврового перерізу висотою 0,8—1,0м, при кроці 12,0м підкранові балки проектуються двотаврового перерізу висотою 1,4 м.

В опорних частинах балок передбачено закладні деталі для кріплення до колон. До колон підкранові балки кріпляться зваркою закладних елементів і анкерними болтами. Рейки з підкрановими балками з’єднуються парними сталевими планками, з розташованими через 750 мм. Для зменшення динамічних дій на балки і зниження шуму від кранів під рейки вкладається пружні прокладки із прорезинованої тканини товщиною 8—10 мм.

Питання3: Стіни каркасних будинків опираються на залізобетонні фундаментні балки, які вкладаються між підколонниками фундаментів на бетоні стовпчики розміром 300х600. Відмітку верху стовпчика фундаментів приймають: -0.35; -0.45; -0.5 і -0.65 при висоті фундаментних балок відповідно 300, 400, 450 і 600 мм (рис.7 ).

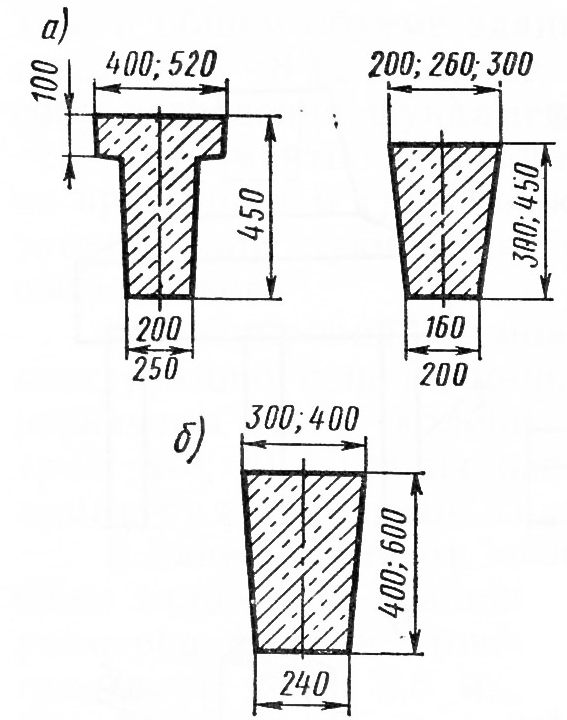

рис.7 Види фундаментних балок

а) балки для кроку 6м; б) балки для кроку 12м;

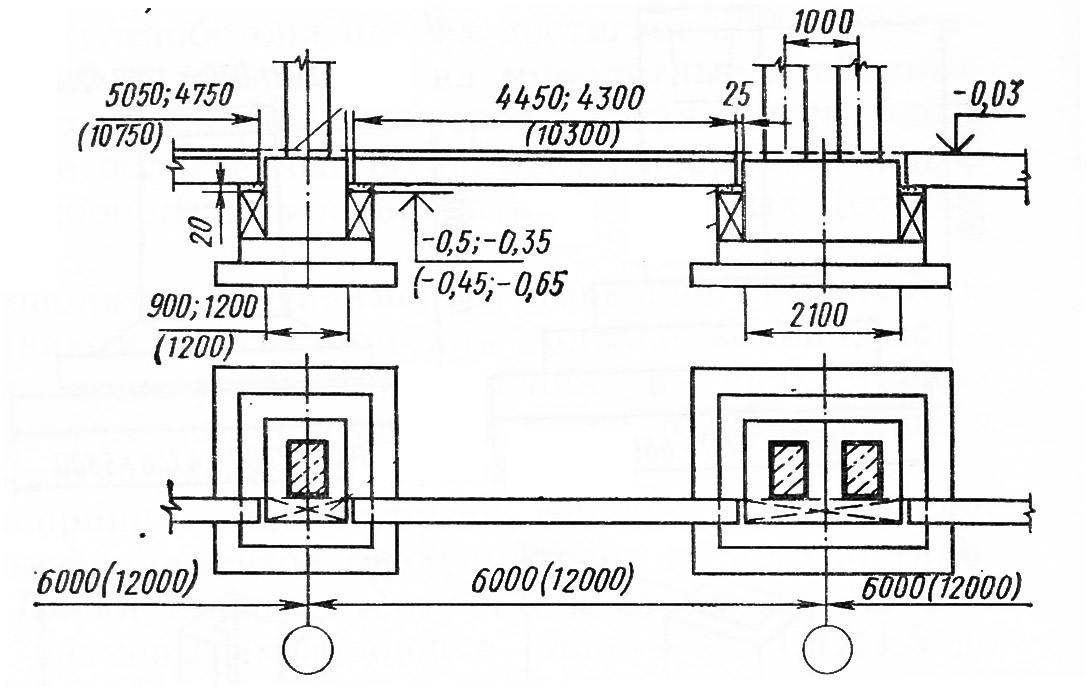

рис.8 Обпирання фундаментних балок на бетонні уступи

Верх фундаментних балок розташовується на 300мм нижче рівня чистої підлоги і встановлюється на цементний розчин товщиною 20мм.

По фундаментних балках для гідроізоляції стін вкладають один-два прошарки рулонного матеріалу на мастиці або цементно-піщаному розчині (1:2) товщиною 30мм.

Під фундаментними балками виконується підсипка із шлаку, крупно пористого піску, щоб зменшити пучення ґрунту який буде діяти на фундаментні балки.

Питання4: Балки, ферми, ригелі, стінові панелі.

БІЛЕТ №19

1. Обґрунтуйте правила прив’язки конструктивних елементів до координаційних осей в місцях перепаду висот прольотів одного напрямку в одноповерхових промислових будівлях. Коли зовнішні грані крайніх колон і внутрішня поверхня стін співпадають з поздовжніми розмітковими осями тоді має місце нульова прив`язка „0” в будинках без мостових кранів і в будинках, обладнаних мостовими кранами вантажопідйомністю до 30т включно, при кроці колон 6.0 і висоті від підлоги до низу несучих конструкцій покриття менше 16.2 м.

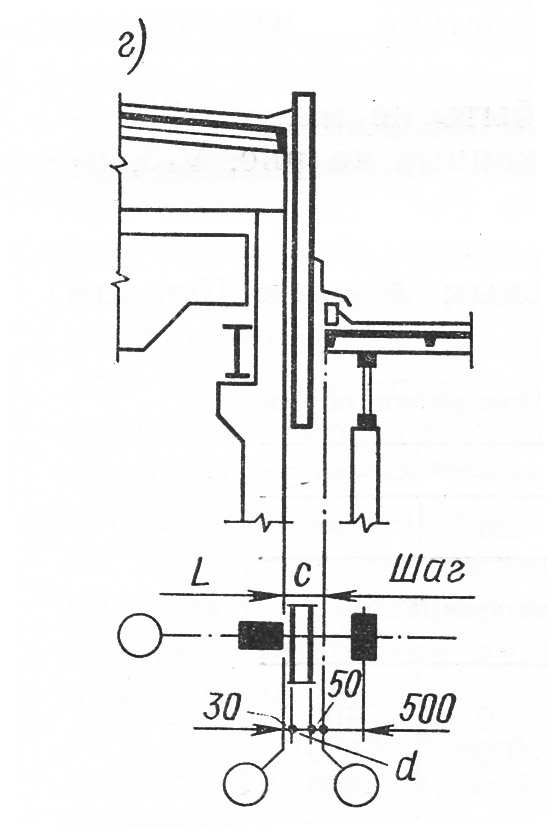

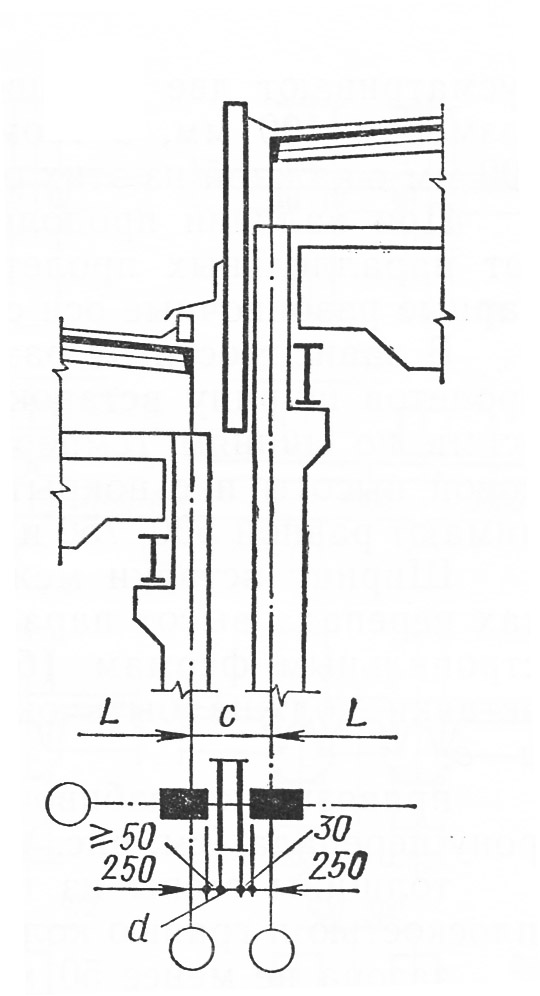

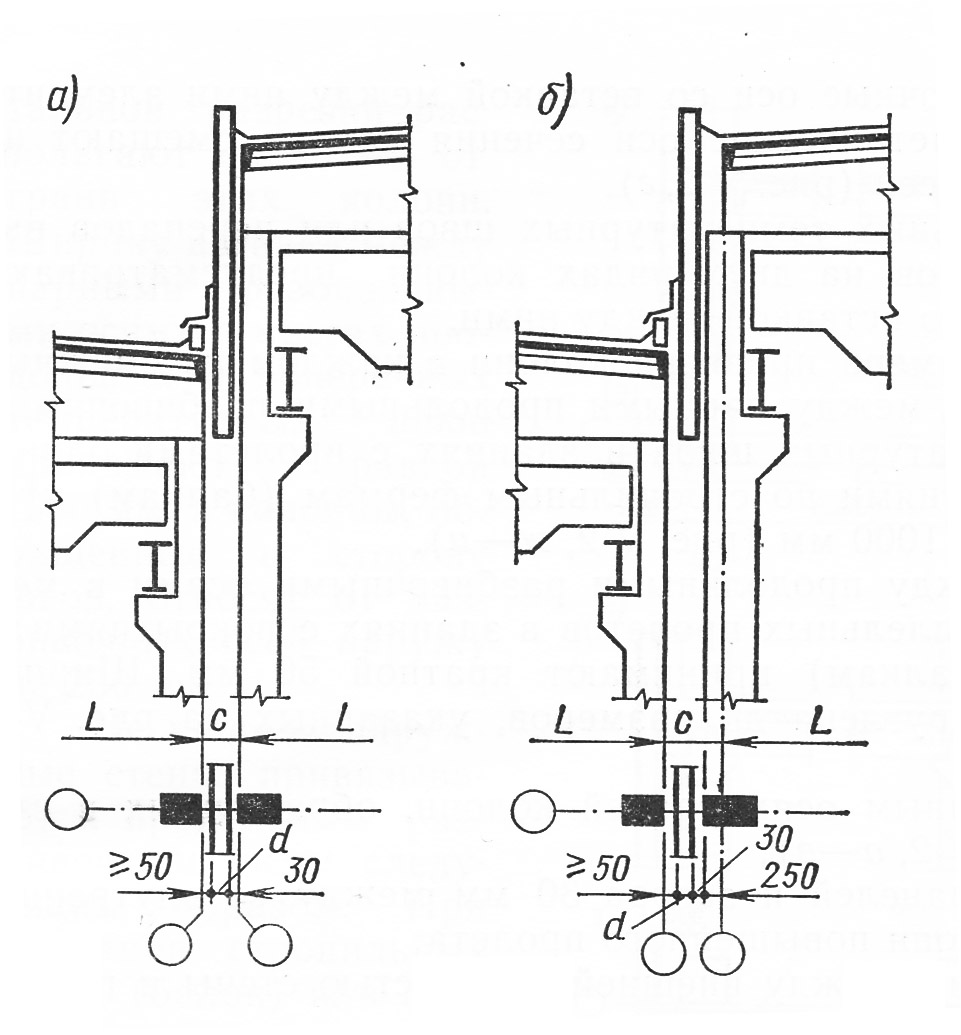

рис 4. Прив`язка елементів одноповерхових будинків до поздовжніх і поперечних розміткових осей при перепаді висот. а – нульова прив`язка при перепаді висот в паралельних прольотах; б – нульова і 250 прив`язка “250” при перепаді висот; в – прив`язка „250” при перепаді висот; г – прив`язка „0” при взаємно перпендикулярному примиканні.

Нульова прив`язка порівняно з „250” має ряд переваг, оскільки не потребує добірних огороджуючих конструкцій. Зазори 30, 50 мм між зовнішніми гранями колон крайнього ряду, і внутрішньою поверхнею стіни передбачаються для розташування монтажного кріплення в панельних стінах.
