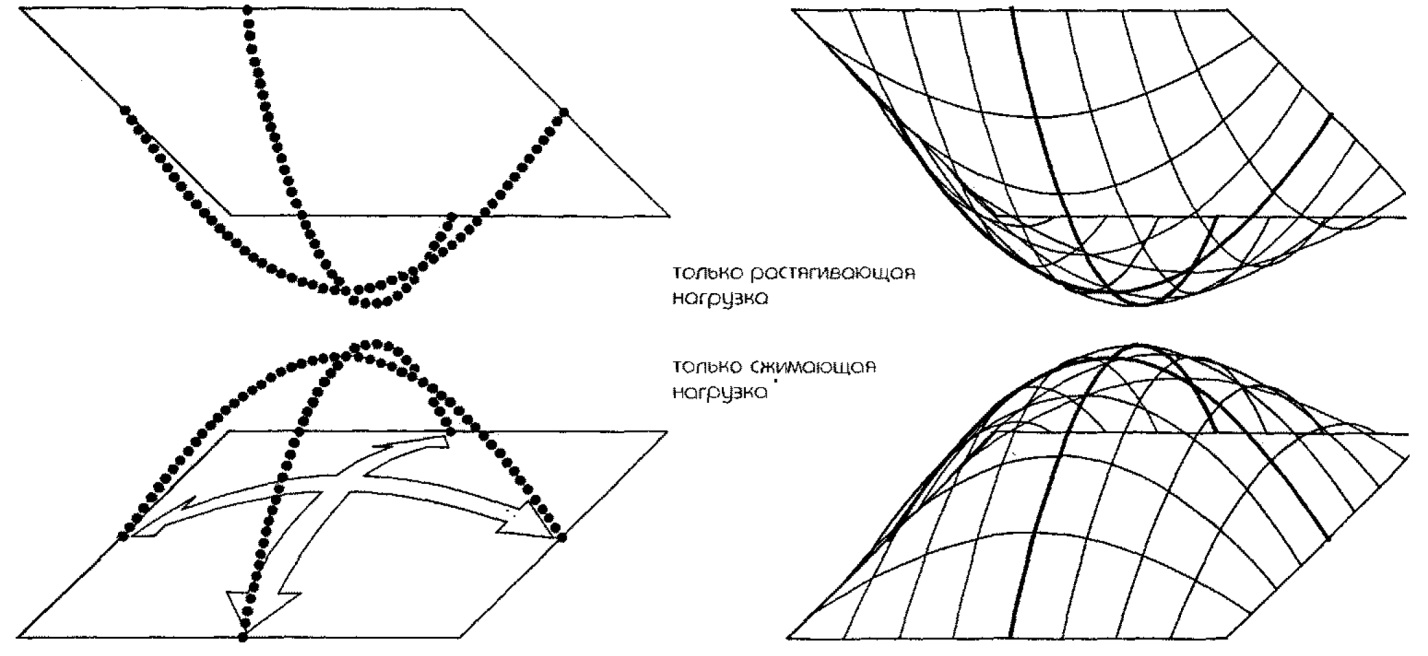

12. Основы пространственных систем опорных решеток.

Механика удержания и форма несущей конструкции как обратная подвесная система

Трехмерное отведение нагрузки и перетяжка пространства Образование четырехугольной ячеистой структуры с

Посредством перекрещивания двух опорных арок помощью параллельного расположения и

(соответственно несущих тросов) по двум осям взаимопроникновения линии арки

(соответственно линии подвешивания)

12. Металлические арки. Основные очертания и рекомендуемые параметры.

Металлические арки перекрывают пролеты от 30 до 150 м. Сплошностенчатые арки при пролетах до 60 м имеют сечение от 1/50 до 1/80 от пролета. Иногда из функциональных изображений проектируют систему из двух прямолинейных элементов. По сравнению с криволинейными арками они малоэффективны. Сквозные арки при пролетах более 60 м. высота сечения 1/30-1/60 от пролета, т.к. имеют меньшую жесткость. Сечения сплошных и сквозных арок рекомендуется принимать постоянным по всей длине. Шаг сплошных арок 6-12м, сквозных 12-24м.

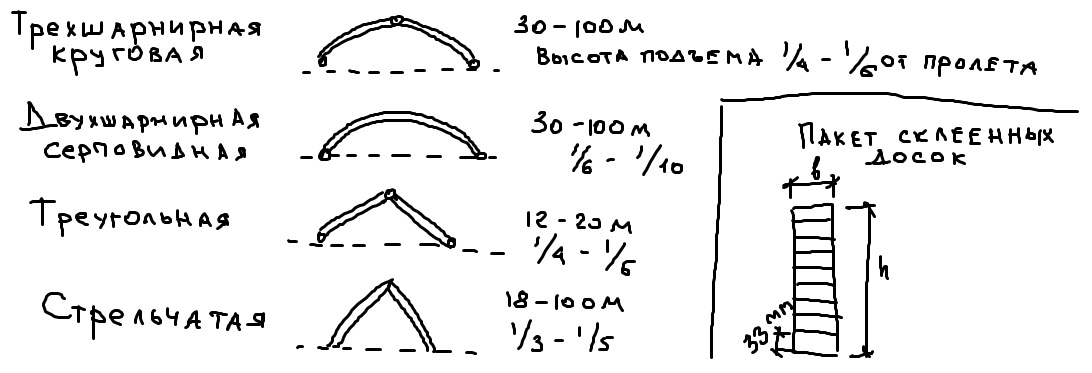

12. Деревянные арки. Основные очертания и рекомендуемые параметры.

Деревянные арки перекрывают пролеты от 12 до 100м. Бывают криволинейного и треугольного очертания.

Дощаточные арки бывают 2х и 3х шарнирные

1. При пролете до 24 м -2хшарнирыне (1/8, 1/6)

2. В других случаях – 3хшарнирные

3. Сквозные арки – 3хшарнирные(составленная из пары ферм соединенных в замке)

Высота пояса сквозных арок принимается (1/20, 1/40)

Шаг арок 6-12 м

Ширина опирания 100-130 мм

Поперечное сечение формируется из пакета склеенных досок. Предпочтительна прямоугольная форма сечения с отношением h/b не более 4х. высота сечения h 1/30-1/50 от пролета

20. Основные виды арок. Пологие и подъемистые арки. Трех шарнирные, двух шарнирные и бесшарнирные арки.

В зависимости от величины стрелы подъема арки делятся на пологие, со стрелой подъема f=(1/8…1/6)L и подъемистые со стрелой подъема f=(1/4…1/2)L

По статической работе различают арки: трехшарнирные, двухшарнирные и бесшарнирные.

Трехшарнирная арка статически определима. Достоинства: 1. Не чувствительна к смещениям опор и колебанием температур. 2. Удобна в монтаже и перевозке в виде полуарок. Недостатки: в силу неравномерного распределния изгибающих моментов по своей длине наиболее материальная.

Двухшарнирная арка единожды статически неопределима. Распор ее мень­ше, чем у трехшарнирной арки. Отличается более благоприятным распределени­ем изгибающих моментов по своей длине, в силу чего получила наибольшее распространение.

Бесшарнирная арка трижды статически неопределима. Защемление ее в опо­рах способствует более равномерному распределению моментов по длине, бла­годаря чему конструкция отличается легкостью. Однако этот фактор делает ее чувствительной к осадкам опор и температурным воздействиям. Такая арка требует надежного основания и мощных фундаментов, что не всегда осуществимо по техническим и экономическим причинам.
