9. Система запуска
9.1. Общие сведения о запуске твд
Запуском называется процесс вывода двигателя из нерабочего состояния на режим самостоятельной устойчивой работы — режим малого газа. Для запуска газотурбинного двигателя необходимо:
а) раскрутить ротор турбокомпрессора до оборотов, при которых компрессор в состоянии всасывать, сжимать и подавать сжатый воздух в камеру сгорания, а турбина компрессора развивать мощность, достаточную для привода компрессора при допустимой температуре газа перед турбиной;
б) образовать топливовоздушную смесь в камере сгорания двигателя и обеспечить ее воспламенение и устойчивое сгорание.
Агрегат, который обеспечивает раскрутку ротора турбокомпрессора при запуске двигателя,
называется пусковым устройством или стартером. На двигателе ТВ2-117 пусковым устройством является стартер-генератор ГС-18МО, который при запуске работает стартерном режиме (режиме электродвигателя). Для образования и воспламенения топливовоздушной смеси на камере сгорания двигателя установлены два пусковых воспламенителя с пусковыми форсунками и запальными свечами СП-18УА.
Наличие на двигателе свободной турбины, обеспечивающей привод несущего и рулевого винтов, накладывает определенный отпечаток на его запуск. Так, в начальный момент запуска, когда повышение давления в компрессоре незначительно, полное расширение газа происходит только в турбине компрессора. При этом ротор свободной турбины практически не вращается.
Увеличение оборотов турбокомпрессора сопровождается ростом степени повышения давления в компрессоре. Это приводит к увеличению перепада давления на свободной турбине, плавной раскрутке свободной турбины, а значит и несущего и рулевого винтов. Наличие свободной турбины исключает необходимость постановки муфты включения трансмиссии вертолета — устройства достаточно громоздкого, сложного и неотъемлемого для вертолетных поршневых и одновальных газотурбинных двигателей.
Минимальное число оборотов установившейся самостоятельной работы двигателя зависит от его пусковых характеристик. Под пусковыми характеристиками ТВаД обычно понимают зависимость мощности пускового устройства (Nст), потребной для вращения ротора турбокомпрессора , и мощности, развиваемой турбиной компрессора (Nт.к.), от числа оборотов турбокомпрессора (nт.к) при заданном законе изменения температуры газа перед турбиной.
Примерный вид пусковой характеристики двигателя показан на рис.9.1. Из рисунка следует, что самостоятельная работа двигателя невозможна при числе оборотов турбокомпрессора, меньше равновесных (nр), что запуск двигателя возможен только с помощью мощного и действующего в течение относительно длительного промежутка времени источника энергии — стартера.

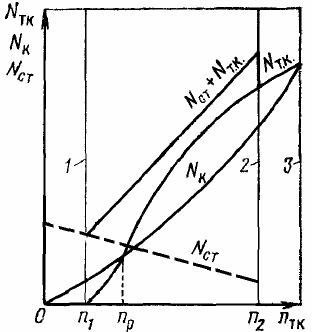

Рис. 9.1. Примерная пусковая характеристика газотурбинного двигателя:
Nст— мощность, развиваемая стартером; Nт.к.— мощность, развиваемая турбиной компрессора; Nк — потребная мощность для вращения ротора компрессора; 1— момент воспламенения рабочего топлива; 2—момент отключения стартера; 3— режим малого газа
Однако отключать стартер-генератор ГС-18МО из стартерного режима, при достижении ротором турбокомпрессора равновесных оборотов нельзя, так как при этих оборотах турбина не создает избытка мощности, необходимого для перехода на более высокие режимы. Незначительное же ухудшение условий работы двигателя, а также наличие ветра со стороны выходного устройства может привести к тому, что мощность, развиваемая турбиной, окажется меньше потребной и двигатель остановится.
Обороты отключения стартера должны быть такими, при которых мощность, развиваемая турбиной, становится достаточной для уверенного выхода двигателя на режим малого газа. Для обеспечения возможности перехода двигателя на рабочие режимы температура газа перед турбиной компрессора на режиме малого газа должна быть меньше максимально допустимой. Турбина компрессора начинает развивать положительный крутящий момент с начала подачи в двигатель рабочего топлива.
В соответствии с изложенным весь процесс запуска можно разделить на три основных этапа.
