8.3.6. Клапан стравливания

Клапан 11 стравливания (см. рис. 8.6) предназначен для выпуска воздуха и паров топлива из

внутренних полостей агрегата при заполнении топливной системы двигателя топливом. Для открытия клапана применяют специальное приспособление, с помощью которого нажимают на шарик клапана.

Жиклер 14 — вентиляционный. При заполнении системы двигателя топливом воздух и пары из агрегата ПН-40Р через жиклер 14 вытесняются к клапану 11.

8.4. Гидромеханизмы

Для поворота лопаток входного направляющего аппарата и направляющих аппаратов первых трех ступеней компрессора по обеим сторонам корпуса компрессора установлено по одному гидромеханизму (рис. 8.7). Каждый гидромеханизм имеет один ведущий и три ведомых рычага, соединенных между собой тягами. Ведущий рычаг соединен с поршнем 6 (рис.8.8), управляемым сервозолотником 11.

Топливо с командным давлением, подаваемое агрегатом КА-40, подводится к штуцеру 14. Топливо с рабочим давлением подводится к штуцеру 13. Каналы 10 и 15 соединены со сливным каналом.

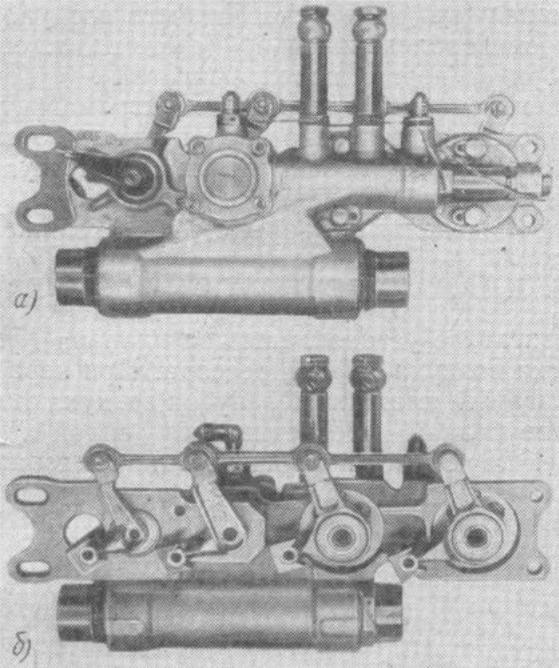

Рис. 8.7. Гидромеханизмы (внешний вид):

а — правый; б — левый

С увеличением командного давления сервозолотник 11 вместе с сервопоршнем 16, сжимая пружину 3, отходит влево, открывает вход топливу с рабочим давлением в правую полость поршня 6, а левую полость поршня соединяет со сливом. Поршень 6 начинает перемещаться влево, поворачивая против часовой стрелки ведущий рычаг 4 и сидящий с ним на одном валике профильный кулачок 9.

Профильный кулачок 9 смещает гильзу 12 обратной связи вслед за сервозолотником 11.

С уменьшением командного Давления сервозолотник 11 под действием пружины движется вправо и топливо с рабочим давлением подается в левую полость поршня, а правая полость соединяется со сливом. Гильза 12 обратной связи всегда прижата командным давлением к кулачку 9 и перемещается вслед за сервозолотником 11.

Для визуального контроля за углом поворота гидромеханизма имеется стрелка 8, укрепленная на оси рычага направляющего аппарата III ступени компрессора, и шкала 7, которые показывают положение лопаток направляющих аппаратов I и II ступеней. Углы поворота лопаток входного направляющего аппарата и лопаток направляющего аппарата III ступени зависят от замеренного угла также как, отношение длины плеч соответствующих ведущих рычагов к длине плеч ведущих рычагов направляющих аппаратов I и II ступеней.

Для регулирования уголов поворота лопаток направляющих аппаратов компрессора по

соответствующему командному давлению предусмотрен регулировочный винт 2 с контргайкой 1.

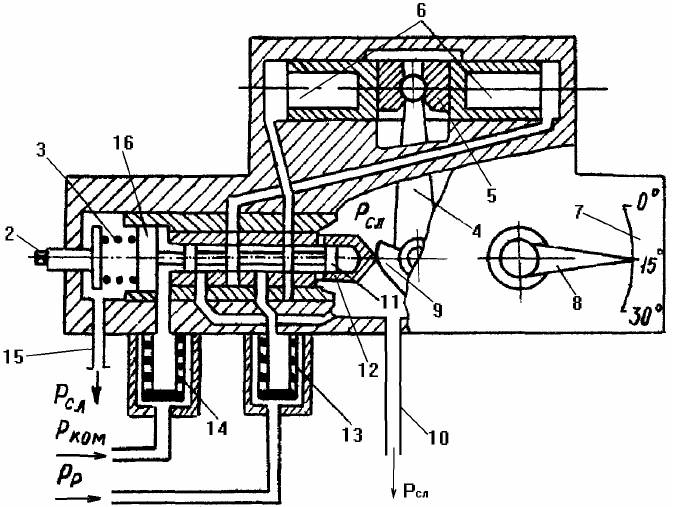

Рис. 8.8. Гидромеханизм (конструкция и конструктивная схема):

1 — контргайка; 2 — винт регулировочный; 3 — пружина; 4 — рычаг; 5 — ползун; 6 — поршень; 7 — шкала; 8 — стрелка; 9— кулачок профильный; 10 и 15 — каналы слива; 11 — сервозолотник; 12 — гильза; 13 — штуцер подвода рабочего давления; 14 — штуцер подвода командного давления; 16 — сервопоршень
