8. Гидравлическая система
8.1. Общие сведения о гидравлической системе
Гидравлическая система двигателя ТВ2-117 выполняет следующие функции:
а) поворачивает лопатки входного направляющего аппарата и направляющих лопаток I, II и III
ступеней компрессора по заданной программе в зависимости от числа оборотов ротора компрессора и температуры воздуха на входе в двигатель;
б) при запуске двигателя на заданных числах оборотов ротора компрессора выдает электрические сигналы на отключение пусковой системы и включение регулятора тока генератора, на отключение стартера, на включение противообледенительной системы;
в) на заданных числах оборотов ротора компрессора закрывает клапаны перепуска воздуха;
г) выдает сигнальное давление на механизм ограничителя температуры газа по физическим числам оборотов ротора компрессора;
д) выдает командное давление на ограничение приведенных чисел оборотов ротора компрессора в агрегат НР-40ВА (НР-40ВГ).
В гидравлическую систему входят следующие агрегаты и узлы: плунжерный насос ПН-40Р;
командный агрегат КА-40; два гидромеханизма; два клапана перепуска воздуха и клапан
противообледенения.
Агрегаты гидравлической системы и схема их соединения трубопроводами показаны на рисунке 8.1.

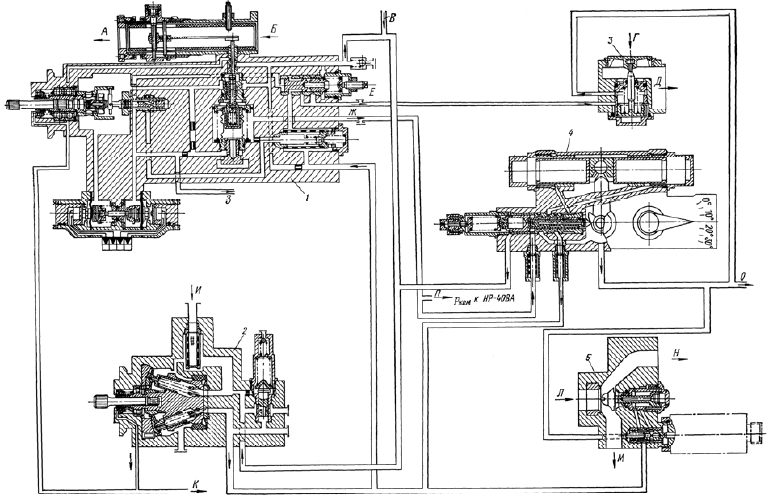

Рис. 8.1. Схема гидравлической системы:
1 —командный агрегат КА-40; 2 — плунжерный насос ПН-40Р; 3 — клапан перепуска воздуха;
4 — гидромеханизм; 5 —клапан противообледенения; каналы: А — отвода воздуха; Б — подвода воздуха В — слива топлива из агрегата ИМ-40; Г — подвода воздуха; Д — отвода воздуха; Е — подвода рабочего давления; Ж — подвода командного давления; З — подвода сигнального давления к агрегату ИМ-40; И — подвода топлива от входа в НР-40ВА; К — дренаж; Л — подвода воздуха; М и Н — отвода воздуха; О — слива топлива в НР-40ВА; П — рком в НР-40ВА
Работает гидросистема двигателя следующим образом.
Топливо из топливных баков вертолета подкачивающим насосом подается под избыточным
давлением 0,4—1,2 кгс/см2 к входному ниппелю насоса-регулятора НР-40ВР и от него по внешнему трубопроводу к плунжерному насосу ПН-40Р (канал «И»). Пройдя сетчатый фильтр насоса, топливо поступает к качающему узлу плунжерного насоса 2, где давление повышается до Рраб=27,5±2,5 кгс/см2.
От плунжерного насоса топливо направляется: по трубопроводам в командный агрегат (КА-40) 1, к гидромеханизму 4 и к клапану противообледенения 5.
При запуске двигателя двухпозиционный датчик командного агрегата 1 направляет топливо по каналу «Е» под поршень клапана перепуска 3 воздуха из компрессора. При этом клапан будет открыт, и воздух от VI ступени компрессора перепускается в атмосферу. При достижении оборотов ротора турбокомпрессора nт.к=53±3% двухпозиционный датчик командного агрегата 1 сообщает канал «Е» с каналом «В» .и топливо из-под поршня клапана перепуска 3 сливается на вход в плунжерный насос 2.
При выходе двигателя на рабочий режим от командного агрегата 1 по каналу 5 подается топливо под давлением Рком, зависящим от оборотов ротора турбокомпрессора и температуры воздуха на входе в двигатель, для управления золотником гидромеханизма 4. Золотник перепускает топливо от насоса ПН- 40Р с давлением Рраб в ту или иную полость поршня, который через рычаги, тяги и механизм поворота лопаток разворачивает лопатки ВНА и направляющих аппаратов І—ІІІ ступеней на соответствующие углы. Кроме того, командный агрегат 1 в зависимости от оборотов турбокомпрессора по каналу «З» подает топливо с давлением Рсигн к исполнительному механизму ИМ-40 для ограничения максимальной
температуры газов перед турбиной компрессора.
Слив топлива из командного агрегата КА-40, исполнительного механизма ИМ-40 и из полости золотника гидромеханизма 4 производится на вход в плунжерный насос ПН-40Р. Слив топлива из клапана противообледенения 5, полостей поршня гидромеханизма 4 и просочившегося топлива из клапанов перепуска 3 производится на вход в насос-регулятор НР-40ВА (НР-40-ВГ).
