2.2.Принцип действия

На тепловых электростанциях преобразуется химическая энергия топлива сначала в механическую, а затем в электрическую. Топливом для такой электростанции могут служить уголь, торф, газ, горючие сланцы, мазут. Тепловые электрические станции подразделяют на конденсационные (КЭС), предназначенные для выработки только электрической энергии, и теплоэлектроцентрали (ТЭЦ), производящие кроме электрической тепловую энергию в виде горячей воды и пара. В машинном зале уголь подается в топливный бункер, а из него — в дробильную установку, где превращается в пыль. Угольная пыль поступает в топку парогенератора (парового котла), имеющего систему трубок, в которых циркулирует химически очищенная вода, называемая питательной. В котле вода нагревается, испаряется, а образовавшийся насыщенный пар доводится до температуры 400—650°С и под давлением 3—24 Мпа поступает по паропроводу в паровую турбину. Параметры пара зависят от мощности агрегатов. Теплоэлектроцентраль отличается от конденсационной станции, установленной на ней специальной теплофикационной турбиной с отбором пара. На ТЭЦ одна часть пара полностью используется в турбине для выработки электроэнергии в генераторе и затем поступает в конденсатор, а другая, имеющая большую температуру и давление, отбирается от промежуточной ступени турбины и используется для теплоснабжения. Конденсат насосом через деаэратор и далее питательным насосом подается в парогенератор. Количество отбираемого пара зависит от потребности предприятий в тепловой энергии. Коэффициент полезного действия ТЭЦ достигает 60—70%.

2.3.Моделирование аварийной ситуации на ТЭС

Рис.1 План местности.

Рис.2 Исходные данные.

Рис. 3. Размеры зон пороговой и смертельной токсодоз.

Красный - зона смертельного поражения, синий – зона порогового поражения.

Рис.7 Исходные данные.

Рис. 11. Размеры зон порожений

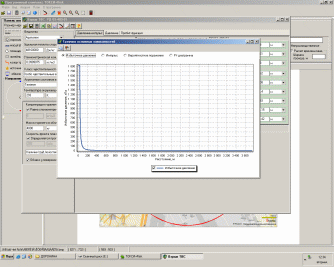

Диаграмма 1. Избыточное давление

Диаграмма 2. Импульс

Диаграмма 3. Вероятностное поражение

Диаграмма 4. P-l диаграмма

3. Организационно-технические мероприятия по снижению последствий аварии

1) замена материала корпуса хранилища на более прочный или усовершенствование технологии хранения;

2) снижение количества химически опасного вещества до средних пределов;

3) размещение предприятия и хранилищ ОХВ в максимальной отдалённости от населенных пунктов и районов сельскохозяйственной деятельности.

4. Вычисления

Аналитическое выражение «пробит-» и «эрфик-функций»

Pr(DP) = a + bln[DP(r,)]

a = -6,7

b = 1

DP(r, ) = С ⁿ 

n = 1

 = 3 мин.

С = 10 мг/м³

Pr(DP) = 2,6

Значение «эрфик-функции» = 0,4.

Заключение

С помощью программного комплекса «ТОКСИ» был проведен расчет развития аварии на рассматриваемой ТЭС-20, а также были отмечены зоны поражения.

Список литературы

1)Моделирование опасных процессов в техносфере. Белов П.Г., - М.: Деловой экспресс, 2005

2)Природные и техногенные чрезвычайные ситуации: опасности, угрозы, риски, Акимов В.А., Новиков З.Д., Радаев Н.Н., - М.: Деловой экспресс, 2001

3) Тепловые электрические станции, Рыжкин В.Я. 1987
