15 Биполярный транзистор: схемы включения, вах, максимально допустимые параметры.

Вольт-амперные характеристики биполярного транзистора в активном режиме

Рассмотрим случай, когда на эмиттерный переход биполярного транзистора подано прямое, а на коллекторный – обратное смещение. Для p-n-p биполярного транзистора это Uэ > 0, Uк < 0.

Для нахождения ВАХ в качестве входных параметров выбирают Jэ, Uк; а выходных – Jк, Uэ, из соображений удобства измерения. В (4.5) выразим ( - 1), подставим в Jк и получим:

Следовательно,

. (5.6)

Соотношение (4.6) описывает семейство коллекторных характеристик Iк = f(Uк)с параметром Iэ.

Семейство эмиттерных характеристик Uэ = f(Iэ) с параметром Uк получим из (5.5). Учитывая, что , получаем:

(5.7)

Формулы (5.6) и (5.7) описывают характеристики транзистора, представленные на рис. 5.9.

Рис. 5.9. Вольт-амперные характеристики БТ в активном режиме: семейство коллекторных кривых

Для активного режима, когда Uэ > 0, Uк < 0, |Uк| << 0, выражения (5.6) и (5.7) переходят в

16 h- параметры биполярного транзистора и их определение по ВАХ.

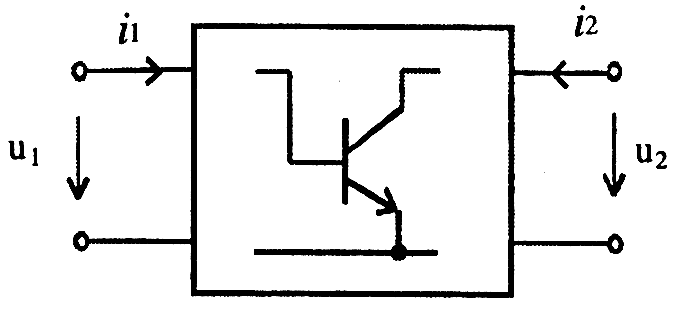

При определении переменных составляющих токов и напряжений (т. е. при анализе на переменном токе) и при условии, что транзистор работает в активном режиме, его часто представляют в виде линейного четырехполюсника (рис. 3.8). В четырехполюснике условно изображен транзистор с общим эмиттером.

Рис. 3.8. Транзистор в виде четырехполюсника

Для разных схем включения транзистора токи и напряжения этого четырехполюсника обозначают различные токи и напряжения транзистора. Например, для схемы с общим эмиттером эти токи и напряжения следующие:

i₁ – переменная составляющая тока базы;

u₁ – переменная составляющая напряжения между базой и эмиттером;

i₂ – переменная составляющая тока коллектора;

u₂ – переменная составляющая напряжения между коллектором и эмиттером.

Транзистор удобно описывать, используя так называемые h-параметры.

Входное сопротивление транзистора для переменного сигнала (при закороченном выходе: u₂=0) :

.

Аналогично

- коэффициент обратной связи по напряжению.

Режим работы при i₁=0 называют холостым ходом на входе.

Далее

- коэффициент передачи тока,

- выходная проводимость.

При этом

,

т. е.

Коэффициенты h_ij определяются опытным путем. Параметры, соответствующие схеме с общим эмиттером, обозначаются буквой «э», а схеме с общей базой – буквой «б».

17 Полевые транзисторы: назначение, классификация, принцип работы.

Полевой транзистор является очень широко используемым активным (т. е. способным усиливать сигналы) полупроводниковым прибором. Впервые он был предложен в 1930 году.

Полевыми транзисторами называют активные полупроводниковые приборы, в которых выходным током управляют с помощью электрического поля (в биполярных транзисторах выходной ток управляется входным током).

Полевые транзисторы называют также униполярными, так как в процессе протекания электрического тока участвуют только основные носители.

Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором.

Устройство полевого транзистора. Схематическое изображение структуры полевого транзистора с управляющим переходом и каналом p-типа приведено на рис 4.1,а условное графическое обозначение этого транзистора – на рис. 4.2,а. Стрелка указывает направление от слоя p к слою n (как и стрелка в изображении эмиттера биполярного транзистора). В интегральных микросхемах линейные размеры транзисторов могут быть меньше 1 мкм.

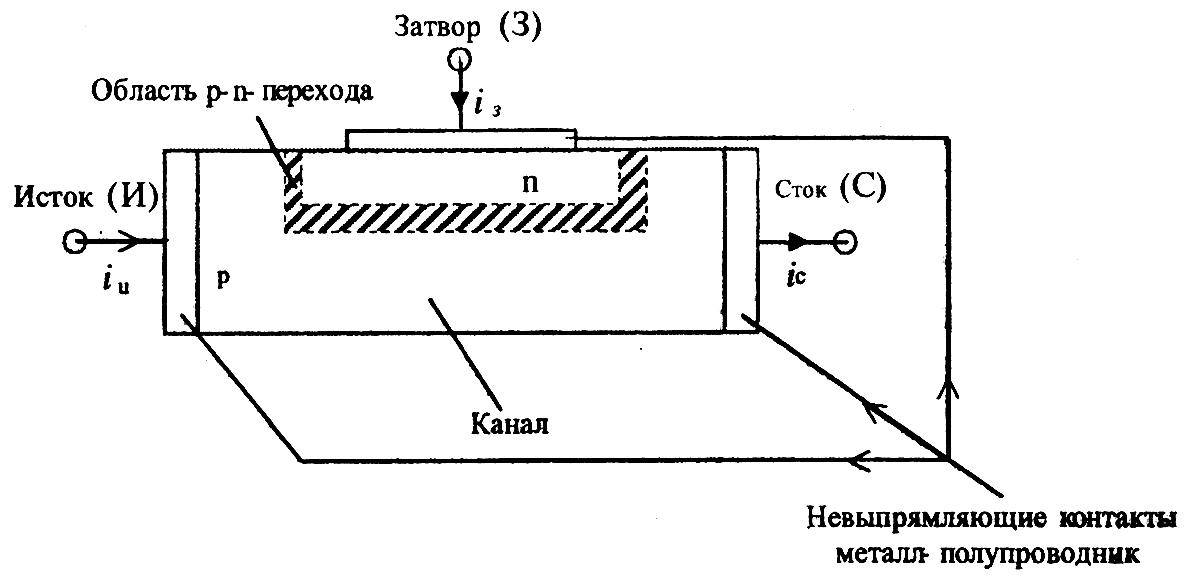

Рис. 4.1. Структура полевого транзистора

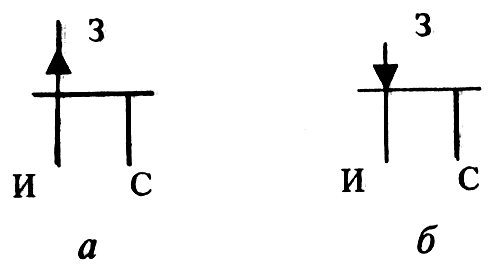

Рис. 4.2. Графическое изображение полевого транзистора:

а) с управляющим переходом и каналом p-типа;

б) с управляющим p-n–переходом и каналом n-типа

Удельное сопротивление слоя n (затвора) намного меньше удельного сопротивления слоя p (канала), поэтому область p-n–перехода, обедненная подвижными носителями заряда и имеющая очень большое удельное сопротивление, расположена главным образом в слое p.

Если типы проводимости слоев полупроводника в рассмотренном транзисторе изменить на противоположные, то получим полевой транзистор с управляющим p-n–переходом и каналом n–типа. Его условное графическое обозначение представлено на рис. 4.2,б.

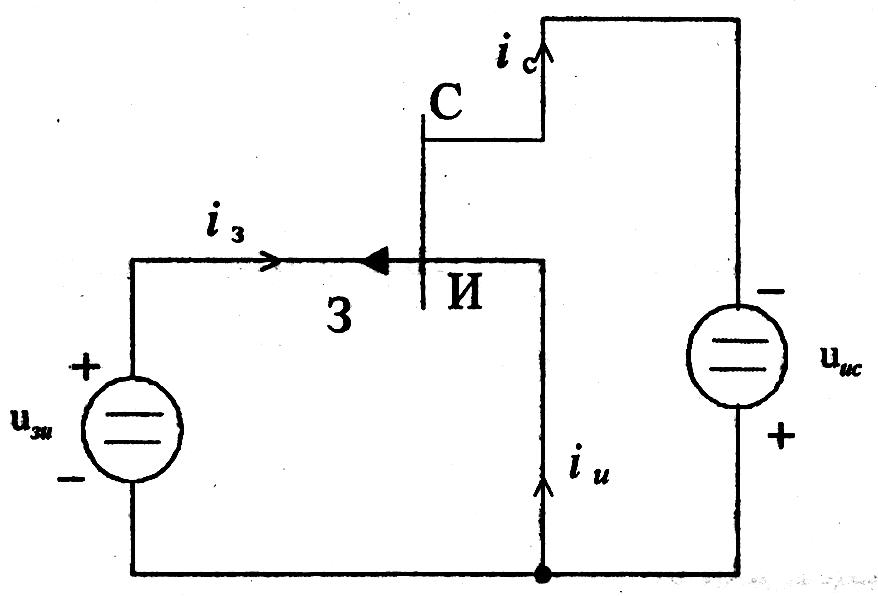

Схемы включения транзистора. Для полевого транзистора, как и для биполярного, выделяют три схемы включения. Для полевого транзистора это схемы с общим затвором (ОЗ), общим истоком (ОИ) и общим стоком (ОС). Наиболее часто используют схемы с общим истоком (рис. 4.3).

Рис. 4.3. Схема включения полевого транзистора с общим истоком (ОИ)

Так как в рабочем режиме , а , входными характеристиками обычно не пользуются. Например, для транзистора КП103Л для тока утечки затвора I_з.ут при t<85°C выполняется условие .

Выходные (стоковые) характеристики. Выходной характеристикой называют зависимость вида

,

где f – некоторая функция.

Полевой транзистор характеризуется следующими предельными параметрами (смысл которых понятен из обозначений): U_{ис.макс}, U_{зс.макс}, Р_макс.

Для транзистора КП103Л U_{ис.макс}=10 В, U_{зс.макс}=15 В, Р_макс=120 мВт (все при t=85°С).

Стокозатворные характеристики (характеристики передачи, передаточные, переходные, проходные характеристики). Стокозатворной характеристикой называют зависимость вида

const,

где f – некоторая функция.

Такие характеристики не дают принципиально новой информации по сравнению с выходными, но иногда более удобны для использования. Для некоторых транзисторов задается максимальное (по модулю) допустимое отрицательное напряжение u_зи, например, для транзистора 2П103Д это напряжение не должно быть по модулю больше чем 0,5 В.
