2.4 Выбор захватных приспособлений.

Таблица 6 – Строповочные приспособления для монтажа сборных элементов

Наименование элемента	Вес, т	Наименование строповочных приспособлений	Характеристика			Эскиз
			hс, м	Q, т	Pс, т
1	2	3	4	5	6	7

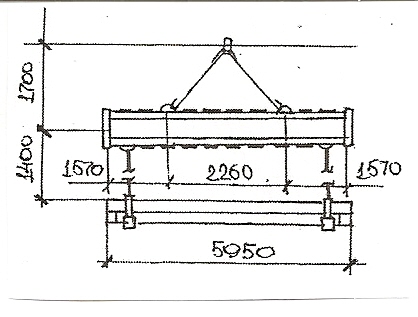

2.Подкрановые балки	3,5	Траверса с полуавтомат. Стропами (ПК Главстальконструкция, заказ №185)	2,8	6	0,386

2.1.3 Выбор монтажного крана.

Размер здания 60000x36000x9600(h)

Конструкция: железобетонная двухскатная стропильная балка.

Размеры:

- длина: 18000 мм;

- высота: 1650 мм;

- толщина: 200 мм.

Масса: 8,5 т.

1. Грузоподъемность крана:

Q=q,+q_T (1)

где, Q- грузоподъемность крана, q- вес конструкции, q_T-Bec траверсы.

Q=8,5+1= 9,5 т

2. высота подъема стрелы:

h~h_o+h₃an~'~ Ь_эл+ h_CTp ( 2)

где,Ь- высота подъема,

h₀- отметка на которую устанавливается конструкция,

h_3an- запас высоты -минимальное расстояние между монтажным уровнем и

низом монтируемого элемента

п_эл- высота элемента в монтажном положением, h_CTp- высота строповки в рабочем положении от верха монтируемого элемен­та до крюка крана

h= 9600+l000+1700+3000= 15300 мм

3. вылет стрелы:

L=L₀+a (3)

где, L- вылет стрелы,

L_o- ширина здания,

а-0,5...1,0м

L=18+l = 19т

Q= 19 т

h= 15,3 м

L=19 m

Выбираем гусеничный кран «ДЭК-251»; грузоподъемностью 25 т, вылетом

стрелы 22 метра, высота подъема крюка 16 метров.

3 Охрана труда

Государство отдало работодателям часть функций по обеспечению охраны труда, оставив за собой права надзора и сосредоточившего главным образом в ведения Минтруда России и Минстроя России.

В строительной отрасли выдвигаются повышение требование к созданию и обеспечению благоприятных для здоровья и безопасных условий труда из-за специфики производства:

1. рассредоточенность в расположении строительных объектов, не редко зна­чительна отдаленность их от культурно-бытовых центров.

2. многообразие типов машин, механизмов и приспособлений большинство из которых имеет электроприводы.

3. необходимость работать под открытым небом, часто при неблагоприят­ных погодных условиях (снег, дождь, слякоть).

Охрана труда складывается из многообразия технических, организационных, социально-технических, санитарно-гигиенических и других мероприятий и заключают в себе:

1. Трудовое законодательство предусматривающие и разрешающие пра­вовые вопросы о трудовых взаимоотношений.

2. Техника безопасности- отражающею организационные и технологиче­ские мероприятия при выполнении строительно-монтажных работах

3. Производственная санитария - учитывающею влияние условий, труд производственных процессов и профилактические санитарно- гигиенические мероприятия.

4. Противопожарную безопасность -предусматривающею мероприятия по предупреждению пожаров и устанавливающею нормы проектирования здания с целью улучшение их противопожарного состояния.

Существует системы трех ступенчатого оперативного контроля охраны труда непосредственно на рабочих местах и на предприятиях в целом.

1. ступень контроля: обеспечивается мастер или прораб, бригадир и общест­венный инспектор по охране труда из состава бригады ежедневно в начале смены.

2. ступень контроля: обеспечивают начальник участка (старший прораб и об­щественный инспектор по охране труда с участием мастера не реже одного раза в неделю).

3. ступень контроля: обеспечивает постоянно действующая комиссия по безопасности труда организации ни реже одного раза в месяц. Проверяются результаты 1 и 2 ступени, а также реакции на постановления и приказы по обеспечению безопасных условий труда и быта.
