Полировальная операция
Литьё по выплавляемым моделям обеспечивает достаточно гладкую поверхность отливки, но для достижения меньшей шероховатости поверхности выполняется полировка. Операция производится вручную, с помощью наждачной бумаги. Наждачная бумага — гибкий абразивный материал, который состоит из тканевой или бумажной основы с нанесенным на нее слоем абразивного зерна (порошка) [16]. Была выбрана наждачная бумага М28 с размером зерна 20–28 мкм, а так же М20 с размером зерна 10–14 мкм. Абразивный материал в данном случае – оксид алюминия [16].
Отливки декоративных колокольчиков, полученные по завершении всех операций, представлены на рисунке 3.11.
Сборка изделия
Составные части декоративной подвески скрепляются друг с другом шнурами и нитями длины, указанной в конструкторской документации. Для подвеса рамы-кольца и фигуры лося используется шнур плетёный полиамидный, ввиду его большего сечения (около 3 мм) и переплетения, обеспечивающего дополнительную надёжность. Затем к раме капроновыми нитями крепятся литые фигуры. Нить фиксируется простым узлом в отверстии, которое находится в верхней части каждой отливки. Остальные узлы вяжутся прямым способом.
Готовая декоративная конструкция представлена на рисунке 3.12.
Рисунок 3.11 – Отливки.

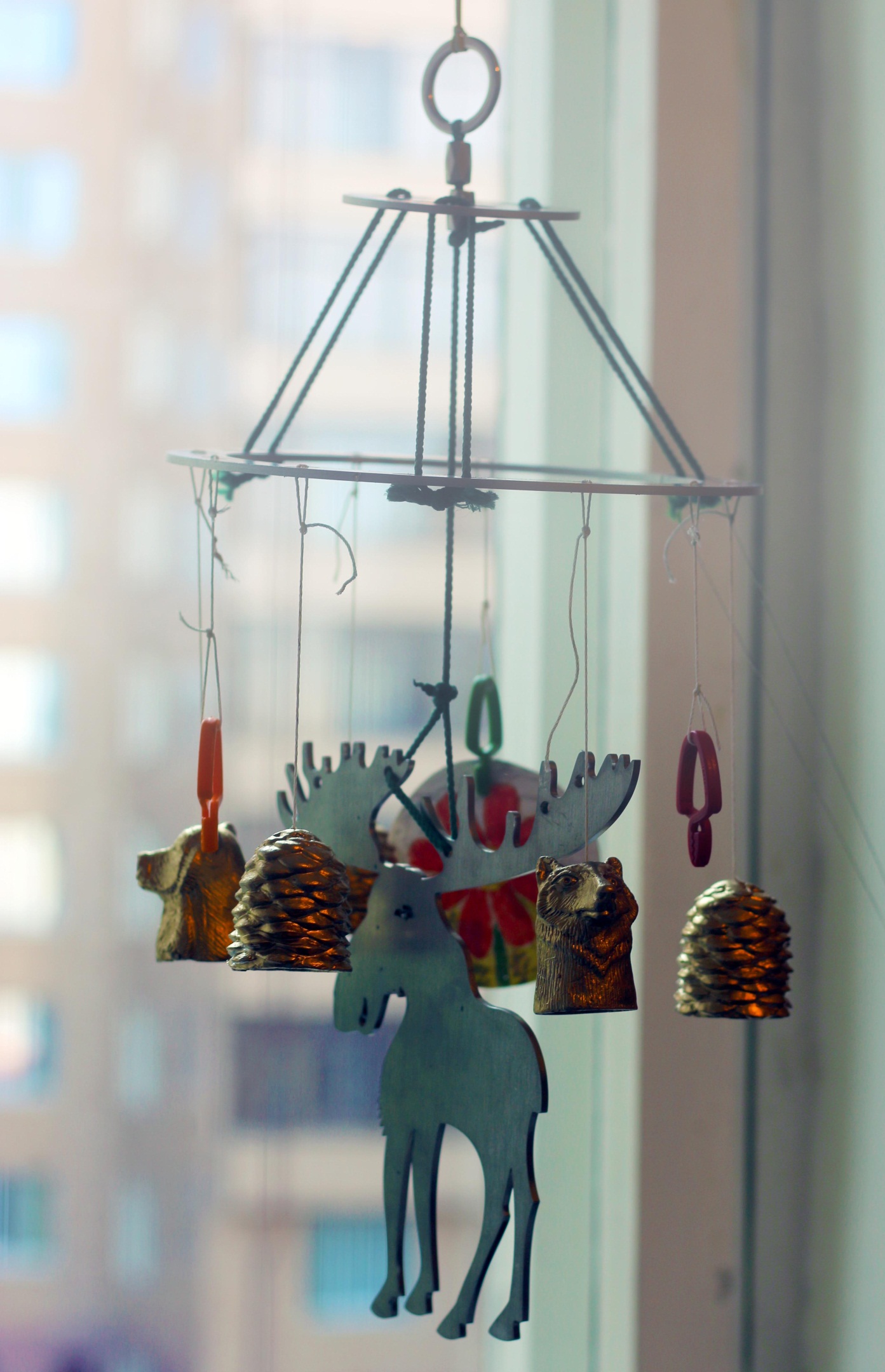

Рисунок 3.12 – Готовое изделие.
Расчёт времени, затраченного на операции
При расчете норм труда устанавливаются затраты рабочего времени: подготовительно-заключительного, основного и вспомогательного.
Подготовительно-заключительным называется время, которое затрачивается на подготовку к выполнению данного задания и действия, связанные с его окончанием: получение инструмента, приспособлений, технологической и планово-учетной документации; ознакомление с работой, чертежом; инструктаж о порядке выполнения работы; установка приспособлений и инструмента; наладка оборудования; снятие приспособления и инструмента после выполнения работы; сдача приспособлений, инструмента и документации.
Основное (технологическое) время затрачивается на целенаправленное изменение предмета труда (его размеров, формы, состава, свойств, состояния и положения).
Вспомогательное – время, в течение которого производится загрузка сырья, заготовок, съем готовой продукции, управление оборудованием, изменение режимов его работы, контроль над ходом технологического процесса и качеством продукции.
Время, затрачиваемое на операцию, называется штучным временем (Тш) и рассчитывается по формуле [18]:
,
где (3.1)
Тпз – подготовительно заключительное время, мин;
То – основное время, мин;
Тв – вспомогательное время, мин.
Расчет времени, затрачиваемого на заготовительную операцию:
Тпз = 10 мин
То = 45 мин
Тв = 6, 75мин
Расчет времени, затрачиваемого на операцию резания:
Тпз = 10 мин
То = 8 мин
Тв = 1,2 мин
Расчет времени, затрачиваемого на операцию изготовления мастер-модели:
Тпз = 23мин
То = 960 мин
Тв = 144 мин
Расчет времени, затрачиваемого на копировальную операцию:
Тпз = 20 мин
То = 360 мин
Тв = 54 мин
Расчет времени, затрачиваемого на литейную операцию:
Тпз = 40 мин
То = 960 мин
Тв = 144 мин
Расчет времени, затрачиваемого на шлифовальную операцию:
Тпз = 10 мин
То = 360 мин
Тв = 54 мин
Расчет времени, затрачиваемого на сборочную операцию:
Тпз = 3 мин
То = 40 мин
Тв = 6 мин
