33. Пруды-охладители. Конструкция. Преимущества и недостатки.

Охлаждение воды применяется в основном при возможности использования для охлаждения естественных водоемов.

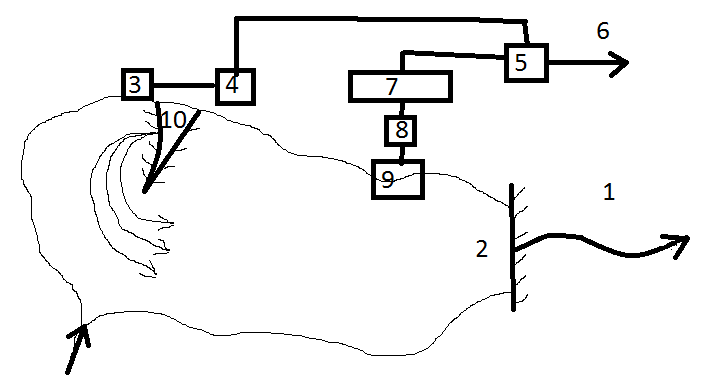

1-река

2-пруд

3-сброс воды

4-очистные сооружения

5-цеховые очистные сооружения

6-утилизация отходов

7-ПП

8-насосная станция

9-водозаборное устройство

10-направляющая дамба

11-плотина

Водохранилища обеспечивают в течении всего года более низкие температуры охл воды чем бассейны и даже градирни с ест. тягой.

34.Брызгальные устройства. Конструкция, преимущества, недостатки.

Брызгальные устройства. Применяются, когда не требуется низкой и постоянной температуры охлаждаемой воды. Брызгальные устройства представляют собой систему сопл, разбрызгивающих подводимую к ним напором воду для охлаждения. Размещаются либо над искусственным бассейном, который служит для сбора воды, либо над естественным водоемом.

Брызгальные устройства представляют собой систему сопл, разбрызгивающих подводимую к ним под напором воду, подлежащую охлаждению. Суммарная поверхность капель должна быть достаточной для охлаждения воды, которое происходит в результате ее испарения при контакте с воздухом, поступающим к брызгальному устройству благодаря ветру и естественной конвекции.

Сложность процесса охлаждения воды в брызгальных устройствах .затрудняет разработку теоретических методов их теплового расчета. Поэтому для определения температуры охлажденной в них воды пользуются эмпирическими зависимостями, полученными на основе опытных данных.

Конструкция сопла и величина напора воды перед ним определяют поверхность охлаждения водяного факела. При повышении напора она увеличивается за счет удлинения траекторий полета капель и уменьшения их диаметра. Однако повышение напора связано с увеличением затрат электроэнергии, расходуемой циркуляционными насосами, а также с увеличением уноса мелких капель ветром за пределы бассейна.

В бассейне, как правило, должно быть не менее двух секций. Каждая секция должна иметь переливную трубу для предотвращения переполнения бассейна и выпуск для его опорожнения.

Глубину воды в брызгальном бассейне обычно принимают равной 1,5 м. Бровка бассейна должна возвышаться над уровнем воды не менее чем на 0,3 м.

Одежда откосов и дна бассейнов должна предотвращать фильтрацию через них воды. При слабоводопроницаемых грунтах применяют облицовку из железобетонных плит или слоя асфальтобетона. При сильноводопроницаемых грунтах по подготовке из бетона укладывают слой гидроизоляции из асфальтовой мастики, или слой гидроизола на клебемассе. или слой битумных матов. Гидроизоляцию защищают сверху бетонными или железобетонными плитами.

Вокруг бассейна устраивают асфальтированную площадку шириной 3—5 м с уклоном в сторону бассейна.

При размещении брызгального устройства над водоемом вблизи берега береговой откос во избежание его размыва следует планировать и укреплять

35. Градирни(вентиляторные и радиаторные)Конструкция, преимущества и недостатки.

Вентиляторные: обеспечивают более глубокое и стойкое охлаждение воды.

При применении вентиляторных градирен возможно регулирование температуры охлаждения воды путем изменения частоты вращения вентилятора или отключения части вентиляторов.

Бывают 2-х типов:

-башенные

-секционные

Секционные градирни состоят из ряда стандартных секций, кот. обслуживается отдельным вентилятором.

Радиаторные градирни позволяют сократить до min потери теплоты с системе оборотного водоснабжения. Вода в таких градирнях не засоряется.

Сухие градирни имеют большой объем. Интенсивность теплообмена ниже чем у других градирен.

Радиаторные градирни требуют больших капиталовложений при строительстве. Их применение оправдано тем что в них не испаряется вода.
