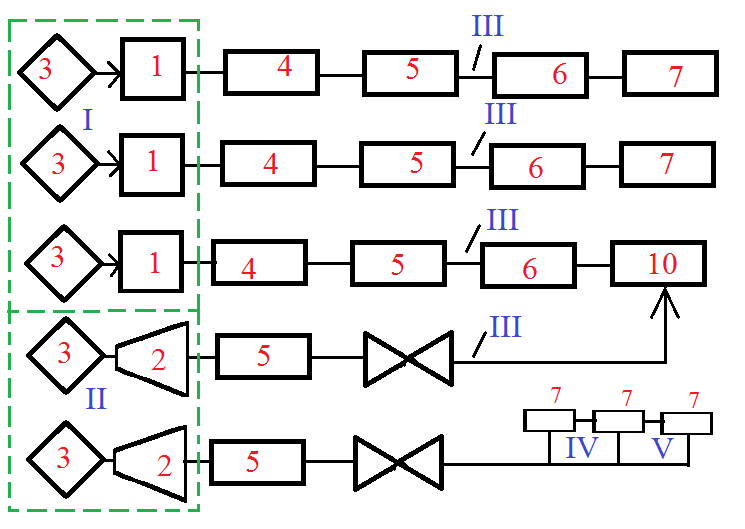

41. Схема системы воздухоснабжения пп.
I-секция порш.компрессора, II- секция турбин.компрессора, III-транспотр.магистрали, IV-межцеховые сети, V-тупик.сети.
1-поршнев.комперссор, 2-турбокомпрессоры, 3-фильтры, 4-водомаслоуловитель, 5-концевой холодильник, 6-рессивер, 7-потребители воздуха, 10- потребители воздуха,кот.используют воздух в 2напрвлениях.
В состав системы воздухоснабжения входят:
- компрессорные станции
- трубопровод
- распределительные устройства и потребители сжатого воздуха
Схемы воздухоснабжения: централизованные и децентрализованные.
При централизованной схеме воздухоснабжения питание цехов сжатым воздухом осущ. из общего компрессорного цеха. Такие схемы использ. на крупных ПП, когда все потребители сосредоточены на небольшой площади, и рабочее давление всех потребителей примерно одинаковое.
Достоинства:
Возможны выходы из строя отдельных компрессоров и проведение на них различных видов ремонта.
Небольшое количество обслуживающего персонала.
Недостатки:
Большая протяженность трубопровода, что приводит к потерям давления.
Высокая инерционность систем, т.к. запуск и остановка крупных компрессоров требует большого времени.
В зимнее время возможно отмерзание внутренних поверхностей трубопровода, проходящих на открытом воздухе.
Часто потребность в чистом воздухе оказывает значительное снижение производительности компрессора.
Система дорогая в изготовлении и использовании.
Требуется наличие квалифицированного персонала.
Децентрализованная система: питание сжатым воздухом осущ. отдельным большим компрессором, кот. установлен непосредственно у потребителя.
Достоинства:
Небольшая протяженность трубопровода.
Стоимость системы ниже.
Для каждого потребителя может быть установлен компрессор с необходимым давлением и производительностью, что снижает энергозатраты.
Исключает обмерзание, так как трубопровод не выходит за пределы цеха.
Снижены затраты на теплоизоляцию и обслуживание.
Небольшие компрессоры не требуют фундамента, что упрощает и удешевляет установку.
Недостатки:
В производственном помещении, где установлен компрессор, воздействует шум, вибрация, что отрицательно сказывается на здоровье персонала.
На наиболее ответственных участках требуется дублирование компрессора, что приводит к сильному удорожанию системы.
42. Применение в промышленности продуктов разделения воздуха.
Использование кислорода: Кислород-это сильный окислитель, кот.взаимодействует практически со всеми элементами, образуя оксид.
Реакция окисления протекает при увелич.температуры. Широкое примен. кислорода в промышленности началось в 20 веке, после производства турбогенераторов. Кислород примен. в обработке, для резки, сварки высокотемпературным пламенем. В металлургии с помощью кислорода производится зачистка стали, для удаления дефектов, для формирования стеклянных изделий.
Кислород в форме О3 использ. для очистки воды (озонирование). В этом виде кислород использ. для обогащения воздуха кислородом. В медицине, мусоросжигающих технологиях в с/х для приготовл. кислородных коктейлей для животных, для приготовления ракетного топлива, в химической пром-ти для приготовления взрывчатых веществ использ. кислород.
Использование азота: благодаря своей относительной инертности, для защиты продуктов питания, которые окисляются под воздействием кислорода.
В хим. пром-ти азотные подушки примен. для сохранения чистоты продукта и предотвращения возгорания в ходе технологической обработки. Азот примен. для вытеснения воздуха в больших электрических лампах. Жидкий азот примен. в промышленности, медицине, в научных исследованиях.
Использование аргона: в отличие от азота, который может вступать с некоторыми элементами в реакции при высоких температурах, аргон совершенно инертен при любых температурах и давлении, поэтому он использ. для создания защитных атмосферы при производстве химически активных металлов (церконий,титан). Аргон служит для сварки трудносвариваемых металлов (алюминий, бронза). Аргон хорошо подходит для заполнения ламп накаливания, обладая низкой теплопроводностью аргон допускает более высокие температуры нити накаливания. Это свойство повышает световую отдачу. Аргон обладает значительной молекулярной массой, что затрудняет испарение металла из вольфрамовой нити, в результате увеличивается срок службы. Аргон в чистом виде или в смеси с другими газами используется и в ЛЛ.
Использование неона, крептона, ксенона: обладая повышенной способностью ионизации, тоесть они становятся электропроводными при значительно меньших напряжениях, чем большинство других газов. Ионизирующие газы испускают яркий свет, причем каждый своего цвета и поэтому эти газы используются в лампах для рекламного освещения. В электронной промышленности этими газами заполняют особые виды электронных ламп, а также уУФ стерилизационные, счетчики гейгера.
