2.3. Выбор определяющего размера обработки.

Определяющий размер обработки – это допуск на смещение центра расположения отверстий относительно Ø 141^+0,5. Искажение произойдёт в результате смещения заготовки при плохом и ненадёжном закреплении на приспособлении. Возникает в результате износа контактных поверхностей опор. Принимаем допуск на определяющий размер 0,028 мм.

2.4. Описание станка

Станок вертикально-сверлильный 2Р135Ф2 с револьверной головкой, крестовым столом и числовым программным управлением. Предназначен для выполнения операций: сверление, зенкерование, рассверливание, развёртывание, нарезание резьбы. Наиболее рационально станок может быть использован в условиях мелкосерийного и серийного производства . Наличие на станке шести шпиндельной револьверной головки для автоматической смены инструмента, крестового стола с программным управлением позволяет осуществлять координатную обработку деталей типа: крышек, фланцев, панели и т. д. без предварительной разметки, и без применения кондукторов. Основные технические данные и характеристики - класс точности по Гост 8-77-Н - наибольший условный диаметр сверления в стали 45 Гост 1050-74, мм-35 - наибольший диаметр нарезания резьбы в стали 45 Гост 1050-74, мм-24 - наибольший диаметр фрезы, мм-100 - наибольшая ширина фрезерования , мм-60 - наибольшая глубина фрезерования , мм-2 - конец шпинделя для сверления на СТС эв147-75 конус морзе 4 - конус шпинделя для фрезерования по Гост 24644-81 конус 7:24 - числошпинделей револьверной головки - 6 - расстояние от оси шпинделя до направляющих колонны, мм-450 - наибольшее расстояние от торца шпинделя до рабочей поверхности стола не менее,мм-600 - наибольшее перемещение суппорта по оси Z, мм не менее -560 - скорость быстрого перемещения суппорта, м/мин 4 - количество подач суппорта -18 - пределы подач суппорта, мм/мин – 10…500

- наибольшее усилие подачи , Н - 15000 - наибольшее усилие подачи при фрезеровании, Н - 1500 - количество скоростей шпинделя - 12 - максимальный крутящий момент на шпинделе 200 Н.м.

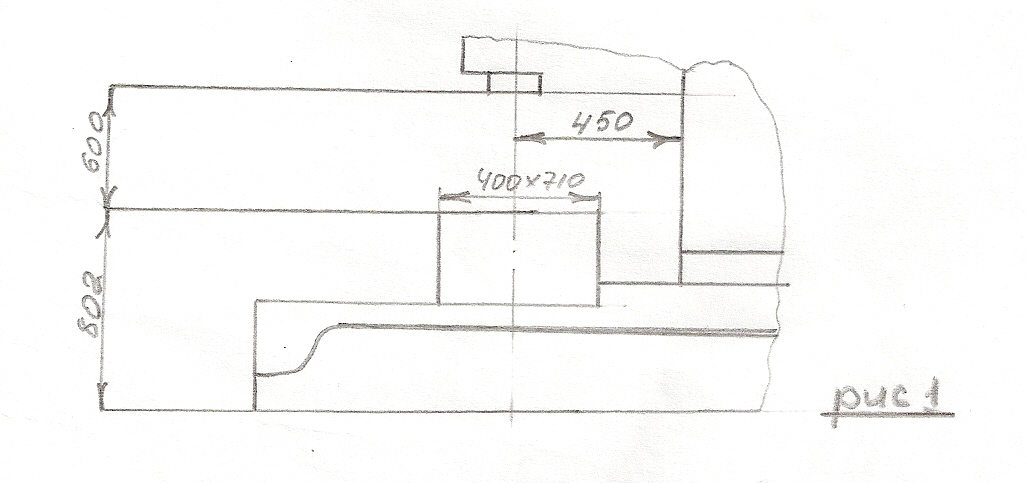

Габариты рабочего пространства.
