32. Классификация сталей сталей в зависимости от химического состава и технологии изготовления.

По химическому составу стали делятся на углеродистые[3] и легированные[4]; в том числе по содержанию углерода — на низкоуглеродистые (до 0,25% С), среднеуглеродистые (0,3—0,55% С) и высокоуглеродистые (0,6—2% С); легированные стали по содержанию легирующих элементов делятся на низколегированные — до 4% легирующих элементов, среднелегированные — до 11% легирующих элементов и высоколегированные — свыше 11% легирующих элементов. В зависимости от способа производства (в конверторах, мартеновских печах, в электропечах) различают три класса стали: I класс-сталь обыкновенного качества; II класс - сталь качественная и III класс - сталь высококачественная.

33. Типы сварных швов, значение их расчетных сопротивлений.

П о типу сварные швы делят на стыковые, угловые и прорезные.

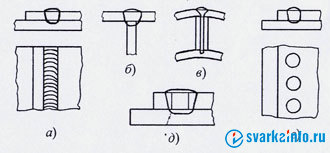

Стыковой шов - сварной шов стыкового соединения. Угловой шов - сварной шов углового, нахлестанного или таврового соединений. Прорезной шов (рис. 1.6) получается в результате полного проплавления верхнего, а иногда и последующих листов, и частичного проплавления нижнего листа (детали). Частным случаем прорезного шва является точечный или пробочный шов (электрозаклепка - при дуговой сварке) (рис. 1.6, г). Прорезные швы при приварке толстого листа (рис. 1.6, д) могут выполняться по заранее выполненным отверстиям в верхнем листе (при точечном шве) или прорези (при непрерывном шве).

34.Классификация сталей по маркам и группам прочности

По группам прочности сталь бывает:

I класс-сталь обыкновенного качества;

II класс - сталь качественная и

III класс - сталь высококачественная.

Марки стали углеродистой

Углеродистая сталь обыкновенного качества в зависимости от назначения подразделяется на три группы:

группа А - поставляемая по механическим свойствам;

группа Б - поставляемая по химическому составу;

группа В - поставляемая по механическим свойствам и химическому составу.

В зависимости от нормируемых показателей стали группы А подразделяются на три категории: А1, А2, А3; стали группы Б на две категории: Б1 и Б2; стали группы В на шесть категорий: В1, В2, В3, В4, В5, В6. Для стали группы А установлены марки Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6. Для стали группы Б марки БСт0, БСт1, БСт2, БСт3, БСт4, БСт5, БСт6. Сталь группы В изготовляется мартеновским и конвертерным способом. Для нее установлены марки ВСт2, ВСт3, ВСт4, ВСт5.

35. Расчет стыковых швов

В стыковом шве распределение напряжений по длине шва принимается равномерным; рабочая толщина шва принимается равной толщине стыкуемых элементов (и меньшей, если толщины различны). Поэтому напряжение в шве, расположенном перпендикулярно оси элемента

= ≤ Rсв

где N—расчетное усилие (с коэффициентом перегрузки);

dш—рабочая толщина шва;

lш — расчетная длина шва, равная фактической длине, если места зажигания и тушения дуги выведены за пределы сечения элемента (что обычно имеет место); в противном случае lш = l — 10 мм, где l— ширина элемента;

Rсв—соответствующие расчетные сопротивления стыкового шва сжатию или растяжению.

Если расчетное сопротивление сварки Rсв меньше расчетного сопротивления основного металла R и в стыкуемом элементе нет запасов в напряжениях, рабочее сечение шва может оказаться недостаточным; тогда для увеличения длины шва его приходится делать косым. Косые швы с наклоном реза 2:1, как правило, равнопрочные с основным металлом и потому не требуют проверки; однако в отдельных случаях, когда необходимо снижение напряжений, например при вибрационной нагрузке, приходится рассчитывать и косые швы. В этом случае, разложив действующие усилия на направления перпендикулярно оси шва и вдоль шва, находим напряжения:

перпендикулярно шву: = ≤ Rсв вдоль шва: = ≤ Здесь lш — расчетная длина косого шва.
