4. Программная документация

Документация состоит из двух документов:

• программа и методика испытаний

• руководство оператора

Вышеуказанные документы приведены ниже и оформлены в соответствии с гостами:

• ГОСТ 19.301-79 ЕСПД. Программа и методика испытаний.

• ГОСТ 19.505-79 ЕСПД. Руководство оператора.

• ГОСТ 19.105-78 ЕСПД. Общие требования к программным документам.

Министерство образования и науки РФ

Государственное образовательное учреждение высшего профессионального образования

Рязанский Государственный Радиотехнический Университет

ПРОГРАММА, ОБЕСПЕЧИВАЮЩАЯ ИМИТАЦИЮ ФУНКЦИОНИРОВАНИЯ СМО

Программа и методика испытаний

Листов 1

2013

1. Программа и методика испытаний

1. Объект испытаний

Программа Model, обеспечивающая имитацию функционирования СМО.

2. Цель испытаний

Целью проведения испытаний является выявление ошибок в программе.

3. Требования к программе

В результате имитационного моделирования программа должна выводить результаты схожие с аналитическим моделированием.

4. Средства и порядок испытаний

Проверка на правильность работы программы c использованием исходных данных аналитического моделирования.

Министерство образования и науки РФ

Государственное образовательное учреждение высшего профессионального образования

Рязанский Государственный Радиотехнический Университет

ПРОГРАММА, ОБЕСПЕЧИВАЮЩАЯ ИМИТАЦИЮ ФУНКЦИОНИРОВАНИЯ СМО

Руководство оператора

Листов 3

2013

2. Руководство оператора

1. Назначение программы.

Имитационная реализация модели представляет собой набор инструкций для системы GPSS World.

Работа программы Model заключается в обеспечении имитации функционирования СМО.

2. Условия выполнения программы

Для выполнения процесса компиляции программы необходим компьютер с предустановленной средой разработки GPSS World Student Version.

Для запуска программы, необходим ПК соответствующий следующим минимальным системным требованиям:

• Cpu 500Mhz

• Ram 32Mb

• HDD 5Mb

• Windows XP, Vista

3. Выполнение программы

Шаг 1. Запуск программы:

1) запустить систему моделирования GPSS World;

2) выполнить команду File/Open/Model.gps;

3) выполнить команду Command/Create simulation;

4) выполнить команду Command/Start.

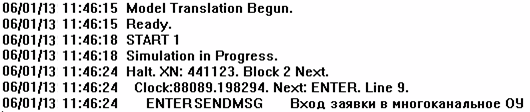

Появившееся окно изображено на рисунке 4.

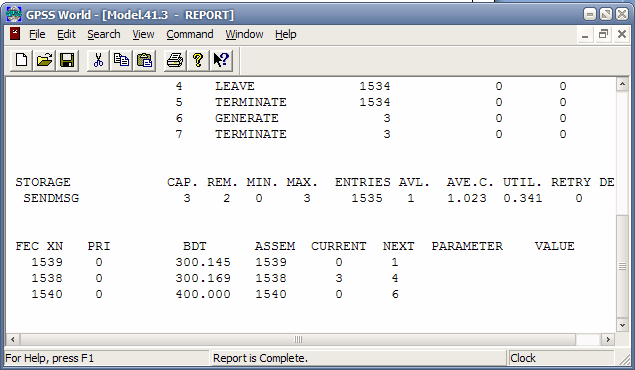

Рисунок 4. Результат выполнения.

4. Сообщения об ошибках

1. Ошибка в имени оператора.

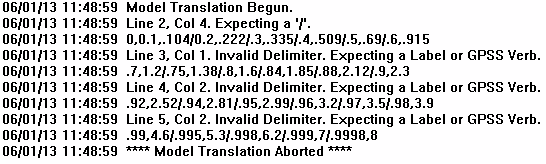

Рисунок 5. Ошибка в имени оператора.

2. Ошибка объявления комментария.

Рисунок 6. Ошибка объявления комментария.

3. Ошибка записи табличных значений.

Рисунок 7. Ошибка записи табличных значений.
