Ассортимент квт представлен следующими тремя типами ответвителей:
Iek предлагает чуть больше
Те

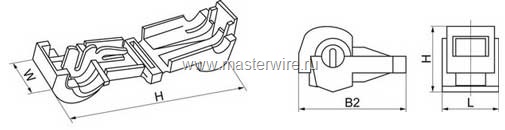

же ОВ-1,
но под названием ЗПО-1
а
так же, в некоторых случаях, чуть более

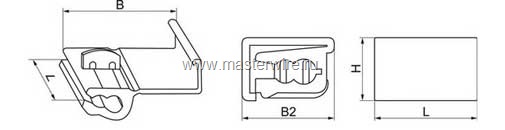

практичные ЗПО-2
Принцип монтажа этих ответвителей немного отличается от описанного выше. Ответвитель защелкивается на магистральном проводе, в то время, как провод присоединяемый через плоский разъем РпИп подключается с торца ответвителя, по принципу «вилка–розетка». Использование разъемов делает возможным оперативное размыкание / замыкание цепи, а также переключение различных контуров электрических схем в новые конфигурации.

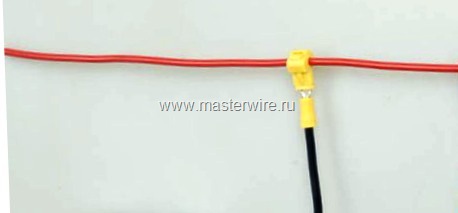

На
практике это выглядит следующим образом:

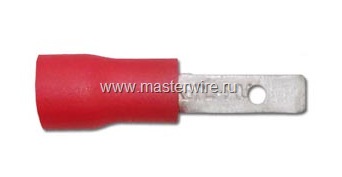

Разъемы плоские изолированные РпИп
В заключение осталось добавить, что использование ответвителей значительно ускоряет процесс и снижает конечную стоимость электромонтажных работ, ответвители стоят недорого, просты в установке, надежны в эксплуатации, к тому же, в отличии от, клеммников WAGO 773-ей серии — это разборное соединение.
Соответствуют ли все эти способы монтажа требованиям ПУЭ? Безусловно!
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей
должны производиться при помощи опрессовки, сварки, пайки или сжимов
(винтовых, болтовых и т. п.) в соответствии с действующими
инструкциями, утвержденными в установленном порядке.
Описание работ выполненных за время прохождения практики
Монтаж кабельных линий.
Установка кабельных линий проходит в два этапа:
1. Поначалу корпуса или сооружения оборудуют для прокладки кабелей опорными приспособлениями.
2. Далее устанавливают кабели и подсоединяют их к выводам электрооборудования.
На монтажный участок кабеля привозят в специальных заводских упаковках или еще доставляют в инвентарных барабанах. Чтобы погрузить кабель, применяют такие грузоподъемные механизмы, как мостовой или автомобильный кран, кран-балки, тельферы или автопогрузчики. В этом случае, как грузозахватные устройства, используют унифицированные гибкие стропы, изготовленные из стальных тросов, со специальными захватами, осями из стали или траверсами.
Итак, в зависимости от места, где будет проходить кабель, можно выделить четыре вида монтажа:
1. Монтаж кабеля внутри зданий.
2. Подземный монтаж кабеля.
3. Воздушный монтаж (крепление кабеля на опорах).
Монтаж кабеля внутри здания может быть выполнен в виде внутренней или наружной проводки. Наружная проводка прокладывается по поверхности стен или потолка, внутренняя же - в середине них, для чего используют штробы. Штробы представляют собой специальные каналы в стене, потолке или любой иной поверхности для укладки кабеля.
Подземный монтаж кабеля применяется наиболее широко, хоть для него и требуется очень большая затрата сил на земляные работы. Подземный монтаж подразделяется на два типа, прокладка в подземной кабельной канализации и собственно закапывание кабеля. Земляные работы при подземном монтаже проводят как механизированным способом (специальным плуговым укладчиком), так и ручным.
Воздушный монтаж кабеля производится на уже имеющиеся опоры, например на опоры телефонных и телеграфных линий, опоры линий электропередач и опоры контактной сети железной дороги.
Общими этапами для монтажа кабеля является создание канала, прокладывание кабеля, соединение частей кабеля и надежная изоляция мест соединения, подключение кабеля к сети.
