3.4. Полы
В подвале устраиваем полы следущей конструкции: уплотненный грунт, подстилающий слой бетона 150мм, оклеечная гидроизоляция 5мм, пригрузочный слой бетона 80мм, цементный пол 15 мм.
Полы первого и второго этажа устраиваем из штучного паркета на мастике(15) по металлическим балкам. Состав пола: межбалочное заполнение(БЛБ2),теплоизоляционная прокладка, стяжка из асфальтобетона, штучный паркет на мастике.
3.5. Лестница
Для межэтажного сообщения в проектируемом здании служит двух маршевая мелкосборная железобетонная лестница на стальных косоурах с уклоном 1:1,25. Ширина лестничной площадки - 900 мм, ширина лестничного марша - 1050 мм. В целях противопожарной безопасности между маршами обеспечивается зазор 120 мм для свободного пропуска пожарного шланга.
Монтаж косоуров производится к подкосоурной балке с зазором 10мм, как показано на рис.2.На косоуры укладываютя ж-б ступени.
Рис.2
Расчет конструктивных элементов лестницы приведен в пункте 4.
3.6. Крыша
По конструктивному решению крыша запроектирована двускатная наслонная деревянная, состоящая из стропильных ног 50×175 с шагом 950-1000 мм, опирающихся на несущие стены. К каждой стропильной ноге прикреплена кобылка, размером сечения 50×100 мм при помощи гвоздей. На внешние несущие стены укладывается мауэрлат размером 150×150 мм, на внутренние несущие стены укладывается лежень размером 150×120 мм к которому крепятся подкосы 150×150 и стойки 150×150., на лежень устанавливаются подкосы 120×50. Подкосы и стойка для большей жесткости соединяется ригелем 120×50.
Кровля запроектирована из «Катепал». Обрешетка выполнена из досок 50x50 мм с шагом 370мм.
Для отвода дождевых вод устраивается водосточный желоб диаметром d=125 мм, водосточная воронка диаметром d=250 мм, и водосточная труба диаметром d=100 мм.
4 Расчет и графическая разбивка лестницы на плане и в разрезе
1. Принимаем высоту этажа Hэт=3000 мм
2. Определяем минимальное количество подъемов
3. Принимаем количество подъемов 16
4. Определяем высоту подступенка
h=187,5
мм
5. Задаемся уклоном i=1 : 1,25
6. Вычисляем ширину проступи
b=187,5×1,25=234,4 (мм)
7. С учетом требования, что ширина проступи должна быть не менее
величины стопы человека 250 мм, принимаем ширину проступи 250 мм, а
высоту подступни – 187,5 мм
8.Согласно условию 2×h+b=570..640 проверяем выполнение условия в нашем случае:
2×h+b=2×187,5+250=625
условие выполняется.

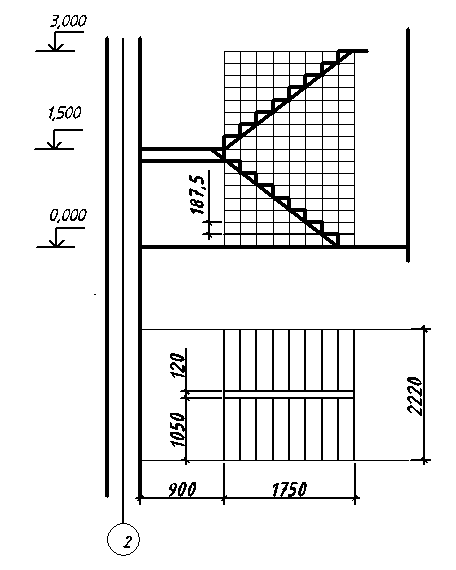

Разбивка лестницы в плане и по высоте:
Рис 3.
5. Расчет размеров оконных проемов
1. Расчет необходимой площади оконного проема производится по формуле
где: Sпроема - площадь проема, принимаем за X; Sпола - площадь пола помещения.
2. Расчет необходимой ширины проема:
где:
– необходимая ширина окна;
–
высота окна,
=1500мм.
3. По приложению 8 [1] определяем марку окна.
Вычисления сводим в таблицу:
|
|
Таблица 3. Расчет размеров оконных проёмов |
|
|
|||||
№ поме-щения |
Наимено-вание помещения |
Площадь пола, м2 |
Площадь оконного проёма, м2 |
Необхо-димая ширина окна, м |
Марка окна |
|
|||
min |
max |
min |
max |
|
|||||
1 |
Спальня I |
11,49 |
1,5 |
2,18 |
1,0 |
1,45 |
ОД2С15-13,5 |
|
|
2 |
Спальня II |
17,69 |
2,25 |
3,27 |
1,5 |
2,18 |
БД2РС15-21 |
|
|
3 |
Общая комната |
23,90 |
3,0 |
4,36 |
2,0 |
2,91 |
ОД2С15-27 |
|
|
4 |
Кухня |
15,65 |
1,87 |
2,73 |
1,25 |
1,82 |
ОД2С15-13,5 |
|
|
5 |
Душевая |
5,01 |
0,63 |
0,91 |
0,42 |
0,61 |
ОД2С15-4,5 |
|
|
9 |
Спальня II |
11,49 |
1,5 |
2,18 |
1,0 |
1,45 |
ОД2С15-13,5 |
|
|
10 |
Детская |
17,69 |
2,25 |
3,27 |
1,5 |
2,18 |
БД2РС15-21 |
|
|
11 |
Спальня IV |
12,22 |
1,53 |
2,22 |
1,01 |
1,48 |
ОД2С15 -13,5 |
|
|
12 |
Кабинет |
9,00 |
1,12 |
1,64 |
0,75 |
1,09 |
ОД2С15-12 |
|
|
13 |
Спальня V |
15,65 |
1,88 |
2,73 |
1,25 |
1,82 |
ОД2С15-13,5 |
|
|
14 |
Ванная |
5,01 |
0,63 |
0,91 |
0,42 |
0,61 |
ОД2С15-4,5 |
|
|
