4.2. Поперечный профиль дороги

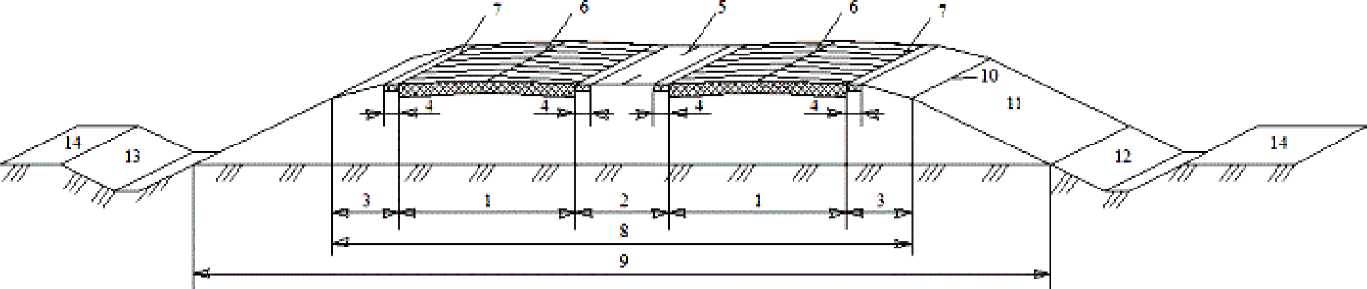

Поперечным профилем дороги называется изображение, полученное сечением дороги вертикальной плоскостью, перпендикулярной оси дороги. Основные параметры поперечного профиля дороги отображены на рисунке 4.
2- Разделительная полоса
3- Обочины
Укрепленная часть обочины
5- Ось автомобильной дороги
6- Ось проезжей части
7- Кромка проезжей части
- Дорожное полотно
- Земляное полотно
-Бровка насыпи
- Откос насыпи
- Внутренний откос канавы (кювета)
- Внешний откос канавы (кювета)
- Подошва насыпи
Рис.4. Элементы поперечного профиля автомобильной дороги
Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог в зависимости от их категории следует принимать по табл. 18.
Таблица 18
Параметры элементов дорог |
Категории дорог |
|||||
I-А |
I-Б |
II |
III |
IV |
V |
|
Число полос движения Ширина полосы движения, м |
4; 6; 8 3,75 |
4; 6; 8 3,75 |
2 3,75 |
2 3,5 |
2 3 |
1 |
Ширина проезжей части, м |
2х7,5; 2х11,25; 2х15 |
2х7,5; 2х11,25; 2х15 |
7,5 |
7 |
6 |
4,5 |
Ширина обочин, м |
3,75 |
3,75 |
3,75 |
2,5 |
2 |
1,75 |
Наименьшая ширина укрепленной полосы обочины, м |
0,75 |
0,75 |
0,75 |
0,5 |
0,5 |
— |
Наименьшая ширина разделительной полосы между разными направлениями движения, м |
6 |
5 |
— |
— |
— |
— |
Число полос движения на дорогах I категории следует устанавливать в зависимости от интенсивности движения и рельефа местности по табл. 19.
Таблица 19
Рельеф местности |
Интенсивность движения, прив. ед/сут |
Число полос движения |
Равнинный и пересечен- |
Св. 14 000 до 40 000 |
4 |
ный |
40 000 - 80 000 |
6 |
|
от 80 000 |
8 |
Горный |
Св. 14 000 до 34 000 |
4 |
|
34 000 - 70 000 |
6 |
|
от 70 000 |
8 |
Ширину проезжей части дорог в пределах средней части вогнутых кривых в продольном профиле, сопрягающих участки продольных уклонов с разностью 60 %о и более, следует увеличивать с каждой стороны для дорог II и III категорий на 0,5 м, а для дорог IV и V категорий - на 0,25 м по сравнению с нормами.
Длина участков с уширенной проезжей частью должна быть для дорог II и III категорий не менее 100 м, для дорог IV и V категорий - не менее - 50 м.
Переход к уширенной проезжей части следует осуществлять на участке длиной 25 м для дорог II и III категорий и на участке 15 м - для дорог IV и V категорий.
Ширину обочин дорог на особо трудных участках горной местности, на участках, проходящих по особо ценным земельным угодьям, а также в местах с переходно-скоростными полосами и с дополнительными полосами на подъем при соответствующем технико-экономическом обосновании допускается уменьшать до 1,5 м - для дорог I-а, I-б и II категорий и до 1 м - для дорог остальных категорий.
Ширину раздельной полосы на участках дорог, где в перспективе может потребоваться увеличение числа полос движения, следует увеличивать на 7,5 м. и принимать равной: для дорог I-А категории - не менее 13,5 м, для дорог I-Б категории - не менее 12,5 м.
Ширину разделительной полосы на участках дорог, проложенных по ценным землям, на особо трудных участках дорог в горной местности, на больших мостах, при проложении дорог в застроенных районах и т.п. Допускается уменьшать до ширины, равной ширине полосы для установки ограждений плюс 2 м. Проезжую часть следует предусматривать с двускатным поперечным профилем на прямолинейных участках дорог всех категорий и, как правило, на кривых в плане радиусом 3000 м и более для дорог I категории и радиусом 2000 м и более для дорог других категорий.
На кривых в плане меньшим радиусом следует предусматривать устройство проезжей части с односкатным поперечным профилем (виражей) исходя из условий обеспечения безопасности движения автомобилей с наибольшими скоростями при данных радиусах кривых.
Поперечные уклоны проезжей части (кроме участков кривых в плане, на которых предусматривается устройство виражей) следует назначать в зависимости от числа полос движения и климатических условий.
