6 Обладнання для промивання піщаних відкладень в нафтових і газових свердловинах

В нафтових районах, продуктивні пласти яких складені в основному піщаниками і слабозв´язаними породами відбір рідини супроводжується руйнуванням привибійної зони. Захоплені рідиною частинки породи при недостатній швидкості висхідного потоку осідають на вибої і накопичуючись утворюють пробку.

Залежно від виду і висоти пробки, конструкції і стану свердловини та характеристики пласта утворені піщані пробки можуть бути ліквідовані наступними методами:

- чисткою за допомогою желонок;

- промивкою рідиною малої густини;

- розбурюванням турбобурами;

- продувкою повітрям;

- промиванням стуминними апаратами.

Метод промивки рідиною (нафтою або водою) є найбільш поширеним і може бути здійснений за прямою, зворотною і комбінованою схемою.

При прямій промивці робоча рідина промивним агрегатом по насосно-компресорних трубах подається в свердловину, досягнувши піщаної пробки розливає її і по кільцевому просторі між промивальними трубами і експлуатаційною колоною виносить пісок на поверхню.

При зворотній промивці робоча рідина промивальним агрегатом подається в кільцевий простір між промивальними трубами і експлуатаційною колоною, а частинки піщаної пробки виносяться на поверхню по промивальних трубах.

При прямій промивці спостерігається швидке руйнування піщаної пробки, а при зворотній – швидкий винос піску на поверхню.

При комбінованій промивці щільних піщаних пробок в початковий період для прискорення руйнування використовують пряму промивку. Потім для швидкого виносу піску на поверхню переходять на зворотну промивку.

При ліквідації піщаних пробок методом промивки використовують наступні основні види обладнання:

- насосні установки (УН1Т-100×200, УН1Т-100×250, УН1А-100×200), які складаються із насоса, проміжної трансмісії і двигуна і забезпечують циркуляцію робочої рідини в свердловині;

- підйомні установки (АзІНМАШ-37А, АОРС-40, АОРС -60, УПА-50, А-50У, А-50М та ін.), які здійснюють СПО і підтримують колону труб на вазі над устям свердловини;

- обладнання устя, яке залежить від методу промивання (див. рис. 16.1);

а – обладнання для прямого промивання свердловин; б – обладнання для зворотного промивання свердловин; в – обладнання для комбінованого промивання свердловин;

1 – обсадна колона; 2 – колона промивальних труб; 3 – відвідна лінія; 4 – промивальний вертлюг; 5 – промивальний шланг; 6 – стояк; 7 – промивальна головка; 8 – підвідна лінія

Рисунок 16.1 – Схеми обв’язки свердловин для промивання піщаних пробок

- промивні труби, які забезпечують в залежності від методу подачу робочої рідини у свердловину або винос на поверхню водопіщаної суміші.

Транспортування промивальних рідин до свердловин здійснюється автоцистернами.

Для зворотного промивання використовуються спеціальні промивальні головки, які герметизують устя свердловин і вільно пропускають промивальні труби.

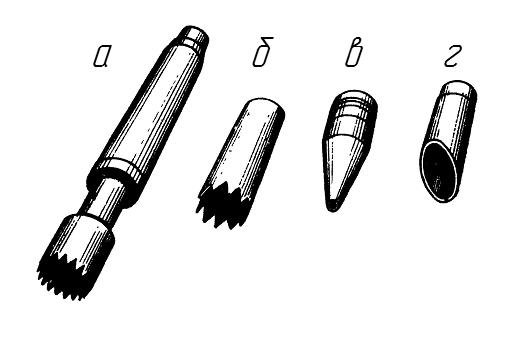

Для забезпечення ефективності рихлення пробок на промивальні труби накручують пристрої - мундштуки із зрізаними (як перо, г), або круглими (як олівець, в) кінцями.

Рисунок 16.2 - Пристрої (наконечники) для забезпечення рихлення пробок під час їх промивання
