Лекция №3 Комбинированные почвообрабатывающие агрегаты

Общие сведения. Для подготовки почвы к посеву необходимо провести несколько технологических операций: вспашку, боронование, культивацию, внесение удобрений и др. Если эти операции выполнять одно операционными машинами, совершающими за один проход агрегата только одну операцию, то придется проходить по полю тяжелыми агрегатами несколько раз. Движители трактора уплотняют почву, разрушают ее структуру, нарушают водно-воздушный режим, что отрицательно сказывается на урожае. Установлено, что при вспашке шестикорпусным плугом трактор Т-150К прикатывает своими колесами около 50 % поверхности пашни до плотности 1,4—1,5 г/см3. Такая плотность почвы угнетает растения, что ведет к снижению урожая. Многократные обработки почвы затягивают подготовку ее к посеву, а на почвах, подверженных эрозии, увеличивают количество эрозионноопасных частиц. Комбинированные агрегаты выполняют за один проход несколько операций.

Лекция №4 Катки

Назначение и агротехнические требования. Катки используют для дробления глыб почвы; разрыхления ее корки; выравнивания поверхности вспаханного поля; создания плотного слоя, способствующего притоку влаги из нижних слоев почвы к верхним и быстрому прорастанию семян. При прикатывании почва должна быть уплотнена на глубину до 70 мм, а поверхностный слой разрыхлен на глубину до 20...30 мм.

Почву уплотняют катками до и после посева. До посева выравнивают поверхность поля, разрушают глыбы, уплотняют неосевшую, поздно обработанную почву. Уплотняя верхний слой после посева, улучшают контакт семян с почвой и увеличивают приток влаги из нижних горизонтов, в результате чего семена быстрее прорастают. В засушливых районах прикатыванием снижают потери влаги за счет конвекционно-диффузного тока (испарения), интенсивность которого больше при рыхлой почве и меньше при уплотненной.

На прикатанном поле повышается равномерность хода агрегатов, поэтому рабочая скорость может быть больше. Уплотняющая способность катка зависит от его массы т, диаметра D и ширины захвата В Каток малого диаметра воздействует на почву как полоз и уплотняет верхний слой, каток большого диаметра более равномерно уплотняет пахотный слой по глубине. На рыхлых почвах перед катком может образовываться почвенный валик. Чем тяжелее каток и меньше его диаметр, тем больше высота валика. Для вдавливания в почву и разрушения комков размером диаметр катка должен удовлетворять.

Кольчато-шпоровый трехсекционный каток ЗККШ-6 (рис.1, а) применяют для рыхления верхнего и уплотнения подповерхностного слоя почвы, разрушения корки, комков и выравнивания вспаханного поля.

Каждая секция катка составлена из двух расположенных одна за другой батарей с балластными ящиками 3. На ось 1 передней батареи свободно надеты поочередно через промежуточные втулки шесть, а на ось задней батареи - семь стальных литых дисков 2 со шпорами диаметром 520 мм. Диски задней батареи смещены на половину шага относительно дисков передней батареи, что облегчает самоочищение катка от налипшей между дисками почвы. Регулируя массу балласта, можно изменять удельное давление от 27 до47Н/см. Ширина захвата трех секций 6,1м, одной - 2,09 м, рабочая скорость катка до 13 км/ч. На каждой секции закреплены балластные ящики. Ширина захвата трех секций — 6,1 м.

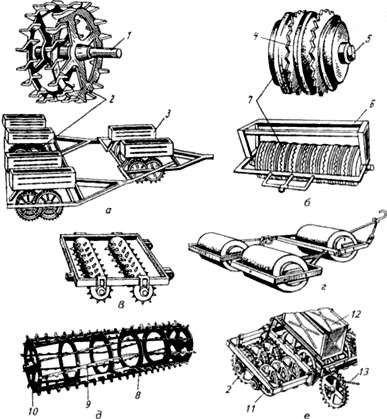

Рис. 1.Катки

а - кольчато-шпоровый, б- кольчато-зубчатый; в - навесной борончатый; г - гладкий водоналивной, д - легкий планчатый; е - комбинированный, 1, 5, 10 - оси; 2, 8, 11 - диски; 3, 6, 12- балластные ящики, 4, 7-колеса; 9- планки, 13 - тяговая цепь.

Кольчато-зубчатый каток ККН-2,8 (рис.1, б) предназначен для выравнивания поверхности поля, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. Его можно применять в агрегате со свекловичными сеялками и культиваторами.

На ось 5 катка, прикрепленную к раме, свободно надеты колеса: десять клинчатых 7 диаметром 350 мм и девять зубчатых 4 диаметром 366 мм. Удельное давление катка 25 Н/см, ширина захвата 2,8 м.

Кольчато-зубчатый каток КЗК-10 предназначен для предпосев¬ного и послепосевного прикатываний почвы. Каток составлен из пяти секций, снабженных клинчатыми 7(см. рис.1, б) и зубчатыми 4 колесами. Рабочий процесс аналогичен катку ККН-2,8. Каток агрегатируют с тракторами ДТ-75С и Т-150. Ширина захвата 10 м, рабочая скорость до 13 км/ч, производительность 10 га/ч.

Навесной борончатый каток КБН-3 (рис.1, в) служит для разрушения почвенных комков и прикатывания почвы перед посевом с одновременным рыхлением поверхностного слоя, а также для разрушения почвенной корки на посевах. На раме каждой из пяти секций крепят подшипники для двух каточков. На цилиндрической поверхности каточка по винтовой линии расположены зубья диаметром 16 мм. Секции подвешивают к поперечному брусу на цепях в шахматном порядке. В переднем ряду три секции, в заднем - две. Ширина захвата катка 3,25 м. Навешивают его на тракторы Т-40 и МТЗ-80.

Гладкий водоналивной каток ЗКВГ-1,4 (рис.1, г) предназначен для уплотнения поверхностного слоя почвы до или после по¬сева, прикатывания зеленых удобрений перед запашкой. Каток трехсекционный. Каждая секция снабжена вращающимся гладким пустотелым цилиндром диаметром 700 мм, длиной 1400 мм и вместимостью 500 л. Цилиндры заполняют водой. Изменяя количество воды, регулируют удельное давление катка на почву в пределе от 23 до 60 Н/см. Для очистки цилиндров от прилипшей почвы служат чистики, прижимаемые к поверхности цилиндров пружинами. Ширина захвата катка 4 м. Его агрегатируют с тракторами Т-40 и МТЗ-80.

Легкие водоналивные катки СКГ-2, СКГ-2,2, СКГ-2,3 с гладкими пустотелыми цилиндрами длиной 0,98 м и вместимостью 100 л применяют для прикатывания почвы до и после посева сахарной свеклы.

Легкий планчатый каток (рис.1, д) используют в комбинированных машинах для дополнительного крошения и выравнивания свежевзрыхленной почвы. Каток состоит из дисков 8 и приваренных к ним зубчатых или гладких планок 9. Планки могут распола¬гаться параллельно оси вращения, наклонно или по винтовой линии. К крайним дискам приварена ось 10 для монтажа катка на раме.

Комбинированный каток (рис.1, е) используют в приспособлениях ПВР-2,3 и ПВР-3,5, агрегатируемых с плугами. Каток снабжен кольчато-шпоровыми 2 клинчатыми 11 дисками. Двигаясь по свежевспаханной поверхности, каток разрушает глыбы и крупные комки почвы, дополнительно рыхлит почву на глубину 5...12 см, уплотняет верхний слой и выравнивает поверхность поля. Глубину обработки регулируют, изменяя давление на почву, т. е. массу балласта, или переставляя по высоте точки присоединения к раме катка тяговой цепи 13 прицепного устройства.
