Построение карты эффективных нефтенасыщенных толщин продуктивного пласта

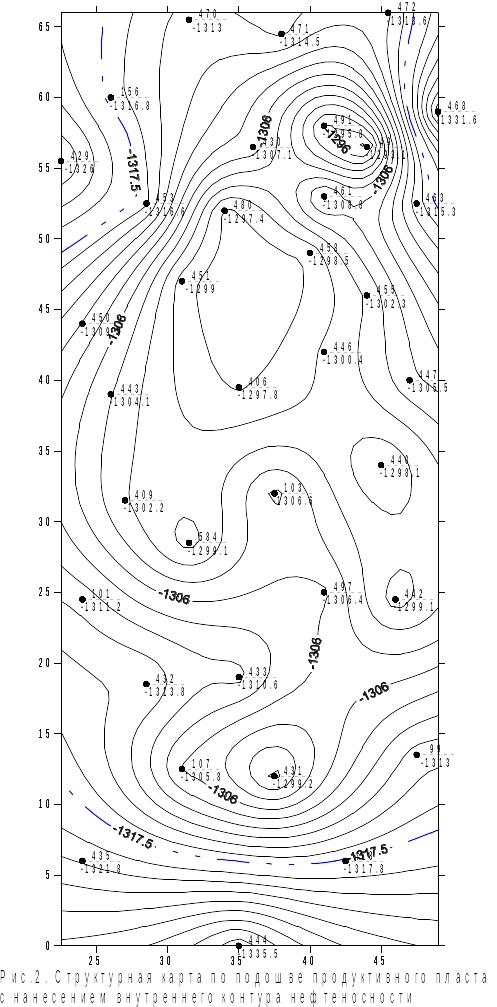

Открыть карту по кровле пласта.
В меню выбрать «Map», затем «Digitize», затем на внешнем контуре нефтеносности оцифровать координаты «мнимых скважин».
Сохранить окошко с полученными данными «Digit.bln».
Скопировать эти координаты.
Создать новую таблицу, столбцами в которой будут «№ скв», «X», «Y», «нефт», «черта».
Заполнить эти столбцы, исключив скважины, в которых нефтенасыщенные толщины равны нулю.
Ниже вставить оцифрованные координаты, при этом заметив, что здесь координата X – слева, Y – справа; присвоить им нефтенасыщенные толщины, равные нулю.
Сохранить эту таблицу.
Создать новый чистый лист для построения карты.
В меню выбрать «Grid», затем «Data», в открывшемся окне найти папку «Карты», открыть файл «Книга …».
В открывшемся окне в строке Х установить «Column C: Х».
В строке Y - «Column B: Y».
В строке Z для построения карты эффективных нефтенасыщенных толщин выбрать значение «Column D: нефт.».
Нажать «ОК». Появится запрос на английском «Файл уже существует. Изменить его?». Нажать «ОК».
Появится надпись «Сохранить файл «Report 1». Нажать «Нет».
Все надписи исчезнут, откроется чистое окно.
В меню выбрать «Map», затем «Contour map», далее «New contour map» - в открывшемся окне открыть свой файл «Книга …».

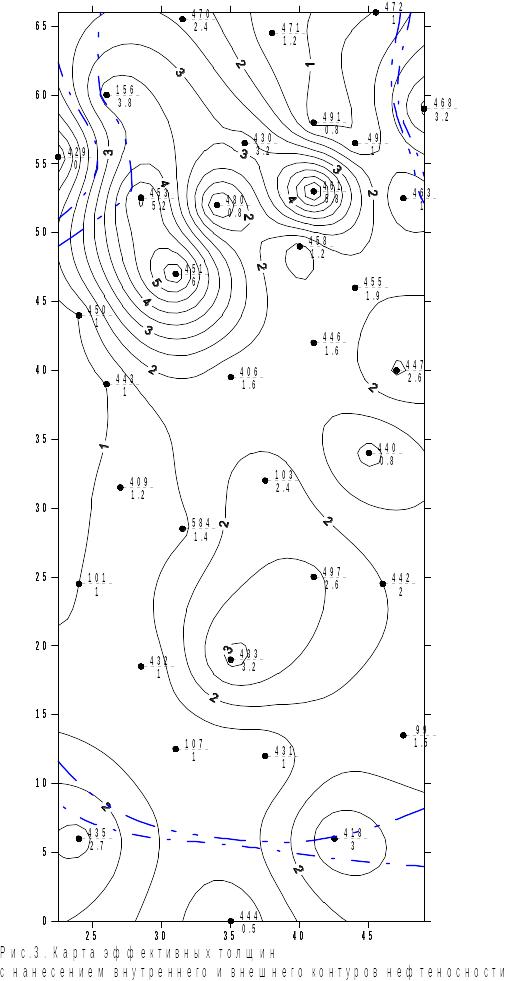

В окне появится карта эффективных нефтенасыщенных толщин.
В левом окне под словом «Map» правой кнопкой мыши на слове «contour» открыть меню, затем выбрать «Properties».
В графе «Levels» , чтобы отметить внешний контур ВНК, в графе «Line» двойным щелчком мышки по линии открыть подменю: в строке «Stile» найти на отметках толщин значение «0», ввести условное обозначение внешнего ВНК «– . –», кнопкой «Delete» удалить изопахиты с отрицательными отметками. В строке «Color» установить синий цвет ВНК. В строке «Width» устанавливаем ширину изопахит, примерно 0,06 см. Закрываем подменю.
В графе «Label» вместо «No» нажимаем «Yes», для введения абсолютной отметки ВНК, в данном случае «0». Через одну изопахиту кнопкой «Yes» вводим значения следующих изопахит. Закрываем приложение.
Для выведения на карту точек скважин входим в меню «Map», затем «Post map», далее «New post map» – в открывшемся окне открыть первоначальный файл «Книга …».
В левом окне под словом «Map», правой кнопкой мыши на слове «Post» открыть меню, затем выбрать «Properties».
Повторить пп. 19-29 (вместо отметки кровли в знаменатель поставить «Column D: неф.»)

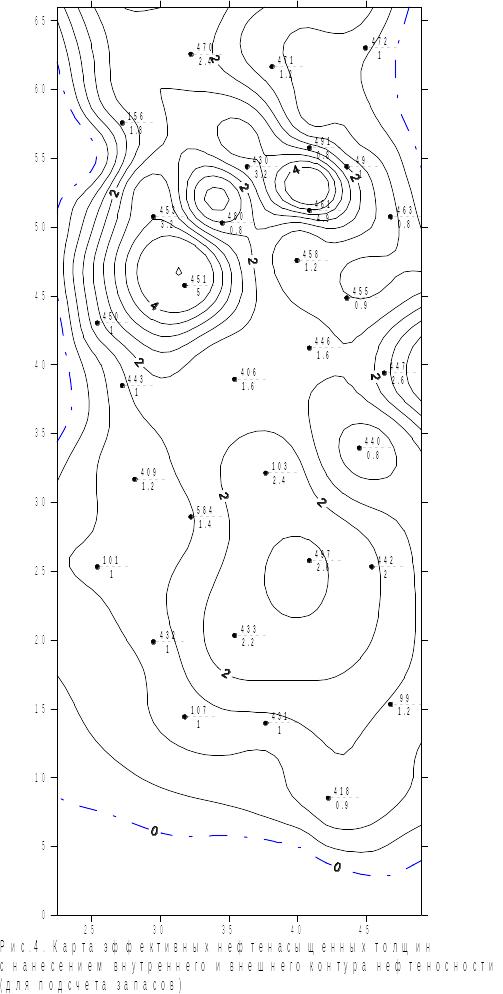

Нажать «ОК». Получим карту эффективных нефтенасыщенных толщин с нанесенной на нее сеткой скважин.
Сохранить файл в папке «Карты».
В меню выбрать «Grid», затем «Volume», в открывшемся окне открыть свой файл «Книга …».
Появится окно «Grid volume», здесь ничего не меняя нажать «ОК».
После некоторого подсчета откроется окно «Grid Volume Computations».
Выбрать заголовок «Volumes», а затем в подзаголовке «Total Volumes», найти и выписать данные геометрического объема залежи в куб.см.
