Режимы работы нейтралей в электроустановках
Нейтралями электроустановок называют общие точки трехфазных обмоток генераторов или трансформаторов, соединенных в звезду.
В зависимости от режима нейтрали электрические сети разделяют на четыре группы:
1)сети с незаземленными (изолированными) нейтралями;
2) сети с резонансно-заземленными (компенсированными) нейтралями;
3) сети с эффективно заземленными нейтралями;
4) сети с глухозаземленными нейтралями.
Согласно требованиям Правил устройства электроустановок (пуэ, гл. 1.2).
Сети с номинальным напряжением до 1 кВ, питающиеся от понижающих трансформаторов, присоединенных к сетям с Uном> 1 кВ, выполняются с глухим заземлением нейтрали. Сети с Uном до 1 кВ, питающиеся от автономного источника или разделительного трансформатора (по условию обеспечения максимальной электробезопасности при замыканиях на землю), выполняются с незаземленной нейтралью.
Сети с Uном = 110 кВ и выше выполняются с эффективным заземлением нейтрали (нейтраль заземляется непосредственно или через небольшое сопротивление).
Сети 3 — 35 кВ, выполненные кабелями, при любых токах замыкания на землю выполняются с заземлением нейтрали через резистор.
Сети 3—35 кВ, имеющие воздушные линии, при токе замыкания не более 30 А выполняются с заземлением нейтрали через резистор.
Компенсация емкостного тока на землю необходима при значениях этого тока в нормальных условиях:
- в сетях 3 - 20 кВ с железобетонными и металлическими опорами ВЛ и во всех сетях 35кВ - более 10 А;
- в сетях, не имеющих железобетонных или металлических опор ВЛ:
при напряжении 3 - 6 кВ - более 30 А;
при 10 кВ - более 20 А;
при 15 - 20 кВ - более 15 А;
- в схемах 6 - 20 кВ блоков генератор - трансформатор - более 5А.
При токах замыкания на землю более 50 А рекомендуется установка не менее двух заземляющих дугогасящих реакторов.
Электротехнические установки напряжением выше 1 кВ согласно Правилам устройства электроустановок (ПУЭ) разделяются на установки с большими токами замыкания на землю (сила тока однофазного замыкания на землю превышает 500 А) и установки с малыми токами замыкания на землю (сила тока однофазного замыкания на землю меньше или равна 500 А).
В установках с большими токами замыкания на землю нейтрали присоединены к заземляющим устройствам непосредственно или через малые сопротивления. Такие установки называются установками с глухозаземленной нейтралью.
В установках, имеющих малые токи замыкания на землю, нейтрали присоединены к заземляющим устройствам через элементы с большими сопротивлениями. Такие установки называются установками с изолированной нейтралью.
В установках с глухозаземленной нейтралью всякое замыкание на землю является коротким замыканием и сопровождается большим током.
В установках с изолированной нейтралью замыкание одной из фаз на землю не является коротким замыканием (КЗ).
Прохождение тока через место замыкания обусловлено проводимостями (в основном, емкостными) фаз относительно земли.
Выбор режима нейтрали в установках напряжением выше 1 кВ производится при учете следующих факторов: экономических, возможности перехода однофазного замыкания в междуфазное, влияние на отключающую способность выключателей, возможности повреждения оборудования током замыкания на землю, релейной защиты и др.
В электрических сетях РАО ЕЭС России приняты следующие режимы работы нейтрали:
электрические сети с номинальными напряжениями 6...35 кВ работают с малыми токами
замыкания на землю;
при небольших емкостных токах замыкания на землю - с изолированными нейтралями;
при определенных превышениях значений емкостных токов - с нейтралью, заземленной
через дугогасящий реактор.
Если в одной из фаз трехфазной системы, работающей с изолированной нейтралью, произошло замыкание на землю, то напряжение ее по отношению к земле станет равным нулю, а напряжение остальных фаз по отношению к земле станет равным линейному, т. е. увеличится в 3 раз. Ток замыкания на землю будет небольшим, поскольку вследствие изоляции нейтрали отсутствует замкнутый контур для его прохождения. Ток замыкания на землю в системе с изолированной нейтралью будет небольшим и не вызовет аварийного отключения линии. Таким образом, изоляция нейтрали источника питания обеспечивает надежность электроснабжения, так как не отражается на работе потребителей.
Однако в сетях с большими емкостными токами на землю (особенно в кабельных сетях) в месте замыкания возникает перемежающаяся дуга, которая периодически гаснет и вновь зажигается, что наводит в контуре с активными, индуктивными и емкостными элементами э.д.с, превышающие номинальные напряжения в 2,5...3 раза. Такие напряжения в системе при однофазном замыкании на землю недопустимы. Чтобы предотвратить возникновение перемежающихся дуг между нейтралью и землей включают индуктивную катушку с регулируемым сопротивлением.
Повышение напряжения по отношению к земле в неповрежденных фазах при наличии слабых мест в изоляции этих фаз может вызвать междуфазное короткое замыкание,. Кроме того, напряжение в неповрежденных фазах повышается в 3 раз, следовательно, требуется выполнять изоляцию всех фаз на линейное напряжение, что приводит к удорожанию машин и аппаратов. Поэтому, хотя и разрешается работа сети с изолированной нейтралью при замыкании фазы на землю, его требуется немедленно обнаружить и устранить.
Электрические сети с номинальным напряжением 110 кВ и выше работают с большими токами замыкания на землю (с эффективно заземленными нейтралями).
Для автономных передвижных установок нейтраль выбирается изолированной.
Согласно "Правил устройств электроустановок" при питании стационарных электроприемников от автономных источников питания режим нейтрали источника питания и защитные меры должны соответствовать режиму нейтрали и защитным мерам, принятым в сетях стационарных электроприемников. Поэтому, для дизель-генераторов, используемых в качестве "резерва промышленной сети", нейтраль выбирается глухозаземленной.
Электроустановки в зависимости от мер электробезопасности разделяются на 4 группы:
- электроустановки напряжением выше 1 кВ в сетях с эффективнозаземленной нейтралью (с большими токами замыкания на землю),
- электроустановки напряжением выше 1 кВ в сетях с изолированной нейтралью (с малыми токами замыкания на землю),
- электроустановки напряжением до 1 кВ с глухозаземленной нейтралью,
- электроустановки напряжением до 1 кВ с изолированной нейтралью.
Релейная защита линий электропередач
Воздушные и кабельные линии электропередачи, имея большую протяженность, подвержены повреждениям в большей степени, чем другое электрическое оборудование. Особенно это относится к воздушным линиям, которые подвержены повреждениям от грозовых ударов, гололеда, сильного ветра, загрязнения изоляторов и т. п. Кабельные линии, проложенные в земле, могут повреждаться из-за ухудшенных условий охлаждения, коррозии оболочек кабеля, осадки почвы, а также при земляных работах. Указанные выше, а также другие причины повреждений могут вызывать короткие замыкания фаз между собой и на землю. Поэтому для быстрого отключения поврежденных линий они должны быть оборудованы релейной защитой, действующей на отключение. При этом в электрических сетях, работающих с заземленными нулевыми точками трансформаторов, должна действовать на отключение как защита от междуфазных, так и от однофазных к. з., а в сети, работающей с изолированными нулевыми точками трансформаторов, только защита от междуфазных к. з.
Замыкание на землю одной фазы в сети, работающей с изолированными нулевыми точками трансформаторов, не вызывает нарушения работы потребителей электрической энергии. Поэтому защита от замыканий па землю с действием на отключение в этих сетях, как правило, не применяется, но для ускорения отыскания места повреждения устанавливается защита с действием на сигнал. Защиты линий отличаются многообразием и определяются главным образом схемой работы линии, напряжением сети и ответственностью питаемых потребителей. Для защиты линий с односторонним питанием применяются: максимальная токовая защита, токовая отсечка, токовая поперечная дифференциальная защита параллельных линий, направленная токовая поперечная дифференциальная защита параллельных линий. Для защиты линий с двусторонним питанием, кроме указанных выше защит, применяются: максимальная направленная защита, направленная отсечка, продольная дифференциальная защита, дистанционная защита, высокочаст
То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.отная защита.
Максимальная токовая защита Принцип действия МТЗ аналогичен принципу действия токовой отсечки. В случае повышения силы тока в защищаемой сети защита начинает свою работу. Однако, если токовая отсечка действует мгновенно, то максимальная токовая защита даёт сигнал на отключение только по истечении определённого промежутка времени, называемого выдержкой времени. Выдержка времени зависит от того, где располагается защищаемый участок.
Релейная защита трансформаторов и автотрансформаторов
Трансформаторы и автотрансформаторы конструктивно весьма надежны благодаря отсутствию у них движущихся или вращающихся частей. Несмотря на это, в процессе эксплуатации возможны и практически имеют место их повреждения и нарушения нормальных режимов работы. Поэтому трансформаторы и автотрансформаторы должны оснащаться соответствующей релейной защитой. В обмотках трансформаторов и автотрансформаторов могут возникать короткие замыкания между фазами, одной или двух фаз на землю, между витками одной фазы и замыкания между обмотками разных напряжений. На вводах трансформаторов и автотрансформаторов, ошиновке и в кабелях также могут возникать короткие замыкания между фазами и на землю.
Кроме указанных повреждений, в условиях эксплуатации могут происходить нарушения нормальных режимов работы трансформаторов и автотрансформаторов, к которым относятся: прохождение через трансформатор или автотрансформатор сверхтоков при повреждении других связанных с ними элементов, перегрузка, выделение из масла горючих газов, понижение уровня масла, повышение его температуры. Из изложенного следует, что защита трансформаторов и автотрансформаторов должна выполнять следующие функции: а) отключать трансформатор (автотрансформатор) от всех источников питания при его повреждении; б) отключать трансформатор (автотрансформатор) от поврежденной части установки при прохождении через него сверхтока в случаях повреждения шин или другого оборудования, связанного с трансформатором (автотрансформатором), а также при повреждениях смежного оборудования и отказах его защиты или выключателей; в) подавать предупредительный сигнал дежурному персоналу подстанции (или электростанции) при перегрузке трансформатора (автотрансформатора), выделении газа ил масла, понижении уровня масла, повышении его температуры. В соответствии с назначением для защиты трансформаторов (автотрансформаторов) при их повреждениях и сигнализации о нарушении нормальных режимов работы применяются следующие типы защит [Л. 5, 7, 41, 60, 76]: 1. Дифференциальная защита для защиты при повреждениях обмоток, вводов и ошиновки трансформаторов (автотрансформаторов). 2. Токовая отсечка мгновенного действия для защиты трансформатора (автотрансформатора) при повреждениях его ошиновки, вводов и части обмотки со стороны источника питания. 3. Газовая защита для защиты при повреждениях внутри бака трансформатора (автотрансформатора), сопровождающихся выделением газа, а также при понижениях уровня масла. 4. Максимальная токовая или максимальная направленная защита или эти же защиты с пуском минимального напряжения для защиты от сверхтоков, проходящих через трансформатор (автотрансформатор), при повреждении как самого трансформатора (автотрансформатора), так и других элементов, связанных с ним. Защиты от сверхтоков действуют, как правило, с выдержкой времени. 5. Защита от замыканий на корпус. 6. Защита от перегрузки, действующая на сигнал, для оповещения дежурного персонала или с действием на отключение на подстанциях без постоянного дежурного персонала.
1 При к. з. на вводах трансформатора (автотрансформатора) со стороны источника питания ток к. з. значительно больше, чем при к. з. со стороны нагрузки, т. е. за трансформатором (автотрансформатором). Используя это обстоятельство, ток срабатывания отсечки выбирают таким, чтобы она не работала при к. з. за трансформатором по формуле
2 Газовая защита устанавливается на трансформаторах, автотрансформаторах и реакторах с масляным охлаждением, имеющих расширители. Применение газовой защиты является обязательным на трансформаторах (автотрансформаторах) мощностью 6 300 кВ-А и более, а также на трансформаторах (автотрансформаторах) мощностью 1 000—4 000 кВ-А, не имеющих дифференциальной защиты или отсечки, и если максимальная токовая защита имеет выдержку времени 1 с и более. На трансформаторах мощностью 1 000—4 000 кВ-А применение газовой защиты при наличии другой быстродействующей защиты допускается, но не является обязательным. Применение газовой защиты является обязательным также на внутрицеховых трансформаторах (автотрансформаторах) мощностью 630 кВ-А и выше независимо от наличия других быстродействующих защит [Л. 41].
Действие газовой защиты основано на том, что всякие, даже незначительные повреждения, а также повышенные нагревы внутри бака трансформатора (автотрансформатора) вызывают разложение масла и органической изоляции, что сопровождается выделением газа. Интенсивность газообразования и химический состав газа зависят от характера и размеров повреждения. Поэтому защита выполняется так, чтобы при медленном газообразовании подавался предупредительный сигнал, а при бурном газообразовании, что имеет место при коротких замыканиях, происходило отключение поврежденного трансформатора (автотрансформатора). Кроме того, газовая защита действует на сигнал и на отключение или только на сигнал при опасном понижении уровня масла в баке трансформатора или автотрансформатора. Газовая защита является универсальной и наиболее чувствительной защитой трансформаторов (автотрансформаторов) от внутренних повреждений. Она реагирует на такие опасные повреждения, как замыкания между витками обмоток, на которые не реагируют другие виды защит из-за недостаточной величины тока при этом виде повреждения. Газовая защита осуществляется с помощью специальных газовых реле, которые подразделяются на поплавковые, лопастные и чашечные. Газовое реле представляет собой металлический кожух, врезанный в маслопровод, между баком трансформатора (автотрансформатора) и расширителем
Силовые трансформаторы и автотрансформаторы. Устройство, номинальные параметры, схемы и группы соединения обмоток.
Силовой трансформатор — стационарный прибор с двумя или более обмотками, который посредством электромагнитной индукции преобразует систему переменного напряжения и тока в другую систему переменного напряжения и тока, как правило, различных значений при той же частоте в целях передачи электроэнергии без изменения её передаваемой мощности
Виды охладителей:
Радиаторы, бывают разных типов. В основном они представляют собой множество плоских каналов в пластинах с торцевым сварным швом, которые соединяют верхний и нижний коллекторы.
Гофрированный бак является одновременно и баком и охлаждающей поверхностью для распределительных трансформаторов малой и средней мощности. Такой бак имеет крышку, гофрированные стенки бака и нижнюю коробку.
Вентиляторы. Для больших узлов возможно использование подвесных вентиляторов под радиаторами или сбоку от них для обеспечения принудительного движения воздуха и естественного масляного и принудительного воздушного (ONAF) охлаждения. Это может увеличить нагрузочную способность трансформаторов примерно на 25%.
Теплообменники с принудительной циркуляцией масла, воздуха. В больших трансформаторах отведение тепла при помощи естественной циркуляции через радиаторы требует много места. Потребность в пространстве для компактных охладителей намного ниже, чем для простых радиаторных батарей. С точки зрения экономии места может оказаться выгодным использовать компактные охладители со значительным аэродинамическим сопротивлением, что требует применения принудительной циркуляции масла с помощью насоса и мощных вентиляторов для нагнетания воздуха.
Масляно-водяные охладители, как правило, представляют собой цилиндрические трубчатые теплообменники со съёмными трубками. Такие теплообменники очень распространены и представляют собой классическую технологию. Они имеют разнообразное применение в промышленности. Более современные конструкции, например, плоские теплообменники мембранного типа, ещё не вошли в практику.
Масляные насосы. Циркуляционные насосы для масляного охлаждающего оборудования – это специальные компактные, полностью герметичные конструкции. Двигатель погружён в трансформаторное масло; сальниковые коробки отсутствуют.
Большинство трансформаторов оборудовано приспособлениями для изменения коэффициента трансформации путём добавления или отключения числа части витков обмотки.
В зависимости от конструкции регулирование напряжения трансформатора на вторичных обмотках может производиться с помощью переключателя числа витков трансформатора либо болтовыми соединениями путём выбора положения перемычек или подключением соответствующего вывода из соответствующего набора при обесточенном и заземлённом трансформаторе. С помощью таких регулирующих устройств напряжение на вторичных обмотках меняется в небольших пределах.
Разновидности переключателей числа витков трансформатора:
Переключатели числа витков без нагрузки - переключатели без возбуждения (ПБВ)
Переключатели числа витков под нагрузкой - регулирование под напряжением (РПН)
А́втотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только магнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные наряжения
Трансформаторы — электромагнитные статические преобразователи электрической энергии.
Основное назначение трансформаторов — изменять напряжение переменного тока. Трансформаторы применяются также для преобразования числа фаз и частоты. Наибольшее распространение имеют силовые трансформаторы напряжения, которые выпускаются электротехнической промышленностью на мощности свыше миллиона киловольт-ампер и на напряжения до 1150 - 1500 кВ.
Для передачи и распределения электрической энергии необходимо повысить напряжение турбогенераторов и гидрогенераторов, установленных на электростанциях, с 16 - 24 кВ до напряжений 110, 150, 220, 330, 500, 750 и 1150 кВ, используемых в линиях передачи, а затем снова понизить до 35; 10; 6; 3; 0,66; 0,38 и 0,22 кВ, чтобы использовать энергию в промышленности, сельском хозяйстве и быту.
Так как в энергетических системах имеет место многократная трансформация, мощность трансформаторов в 7 - 10 раз превышает установленную мощность генераторов на электростанциях.
Силовые трансформаторы в выпускаются в основном на частоту 50 Гц.
Трансформаторы малой мощности широко используются в различных электротехнических установках, системах передачи и переработки информации, навигации и других устройствах. Диапазон частот, на которых могут работать трансформаторы, — от нескольких герц до 105 Гц.
По числу фаз трансформаторы делятся на однофазные, двухфазные, трехфазные и многофазные. Силовые трансформаторы выпускаются в основном в трехфазном исполнении. Для применения в однофазных сетях выпускаются однофазные трансформаторы.
Классификация трансформаторов по числу и схемам соединения обмоток
Трансформаторы имеют две или несколько обмоток, индуктивно связанных друг с другом. Обмотки, потребляющие энергию из сети, называются первичными. Обмотки, отдающие электрическую энергию потребителю, называются вторичными.
Многофазные трансформаторы имеют обмотки, соединенные в многолучевую звезду или многоугольник. Трехфазные трансформаторы имеют соединение в трехлучевую звезду и треугольник.
Повышающие и понижающие трансформаторы
В зависимости от соотношения напряжений на первичной и вторичной обмотках трансформаторы делятся на повышающие и понижающие. В повышающем трансформаторе первичная обмотка имеет низкое напряжение, а вторичная — высокое. В понижающем трансформаторе, наоборот, вторичная обмотка имеет низкое напряжение, а первичная — высокое.
Трансформаторы, имеющие одну первичную и одну вторичную обмотки, называются двухобмоточными. Достаточно широко распространены трехобмоточные трансформаторы, имеющие на каждую фазу три обмотки, например две на стороне низкого напряжения, одну — на стороне высокого напряжения или наоборот. Многофазные трансформаторы могут иметь несколько обмоток высокого и низкого напряжения.
Классификация трансформаторов по конструкции
По конструкции силовые трансформаторы делят на два основных типа — масляные и сухие.
В масляных трансформаторах магнитопровод с обмотками находится в баке, заполненном трансформаторным маслом, которое является хорошим изолятором и охлаждающим агентом.
Сухие трансформаторы охлаждаются воздухом. Они применяются в жилых и промышленных помещениях, в которых эксплуатация масляного трансформатора является нежелательной. Трансформаторное масло является горючим, и при нарушении герметичности бака масло может повредить другое оборудование.
Автротрансформаторы
Наряду с трансформаторами широко применяются автотрансформаторы, в которых имеется электрическая связь между первичной и вторичной обмотками. При этом мощность из одной обмотки автотрансформатора в другую передается как магнитным полем, так и за счет электрической связи. Автотрансформаторы строятся на большие мощности и высокие напряжения и применяются в энергосистемах, а также используются для регулирования напряжения в установках небольшой мощности.
Номинальные данные трансформаторов
Номинальные данные трансформатора, на которые он рассчитан с заводской гарантией на 25 лет указываются в паспортной табличке трансформатора:
номинальная полная мощность Sном, КВ-А,
номинальное линейное напряжение Uл.ном, В или кВ,
номинальный линейный ток Iл.ном. А,
номинальная частота f, Гц,
число фаз,
схема и группа соединения обмоток,
напряжение короткого замыкания Uк, %,
режим работы,
способ охлаждения.
Схемы и группы соединения обмоток трехфазных двухобмоточных трансформаторов
Схема соединения обмоток |
Диаграмма векторов напряжения холостого хода |
Условное обозначение |
||
ВН |
НН |
ВН |
НН |
|
|
|
|
|
У/Ун-0 |
|
|
|
|
Ун/У-0 |
|
|
|
|
У/Д-11 |
|
|
|
|
Ун/Д-11 |
|
|
|
|
У/Zн-11 |
|
|
|
|
Д/Ун-11 |
|
|
|
|
Д/Д-0 |
Трёхфазное короткое замыкание. Сущность процесса. Характерные случаи.
###В трёхфазных электрических сетях различают следующие виды коротких замыканий
однофазное (замыкание фазы на землю или нейтральный провод);
двухфазное (замыкание двух фаз между собой);
двухфазное на землю (две фазы между собой и одновременно на землю);
трёхфазное (три фазы между собой)###
Рассмотрим процесс трехфазного короткого замыкания в электрической цепи (рис). При нормальном режиме работы в цепи протекал ток нагрузки iн При возникновении к.з. сопротивление цепи уменьшается и ток возрастает. Так как электрическая цепь содержит не только активное, но и индуктивное сопротивление (обмотки трансформаторов, двигателей), то увеличение тока происходит не мгновенно, а через некоторый промежуток времени. Возникает переходный процесс, в течение которого ток изменяется от начального значения до какого-то установившегося. Процесс короткого замыкания состоит из двух периодов: неустановившегося режима, когда значение тока меняется во времени и установившегося, когда тюк остается постоянным.
Суммарный ток к.з. в первый период (переходный процесс неустановившегося режима) состоит из двух составляющих: апериодической составляющей ia, которая возникает в момент к.з. и затухает до нуля через 0,1-0,2 с после возникновения кз вследствии наличия в цепи активного сопротивления, и периодической составляющей in, являющейся вынужденным синусоидальным током промышленной частоты. Значение периодической составляющей в начальный момент времени называют начальным значением тока короткого замыкания I" (I0). Данная величина используется при выборе уставок и проверке чувствительности релейной защиты.
Мгновенное значение полного тока к.з. для произвольного момента времени равно:
(5.1)
Максимальное мгновенное значение полного тока к.з. получило название ударного тока короткого замыкания iу. Это значение используется при проверке элекчрооборудования и токопроводов на электродинамическую устойчивость. Наибольшее значение ударный ток достигает через половину периода после возникновения к.з, т.е. через 0,01 с. Силовые выключатели на отключающую способность проверяют по действующему значению периодической составляющей тока к.з, I0,2, т.е. через 0,2 с от начала возникновения к.з. Для быстродействующих выключателей это время может уменьшится до 0,1 с. В установившемся режиме, после затухания апериодической составляющей, в цепи будет протекать установившийся ток к.з. Ioo. По этому току проверяют электрические аппараты, шины, кабели, проходные изоляторы на термическую стойкость. Наибольшее значение установившегося тока равно:
(5.2)
При трехфазном коротком замыкании действующее значение периодической составляющей тока к.з. за первый период после возникновения к.з. определяют по формуле:
(5.3)
Апериодическая составляющая тока короткого замыкания - свободная составляющая тока короткого замыкания, изменяющаяся во времени без перемены знака. Периодическая составляющая тока короткого замыкания рабочей частоты - составляющая тока короткого замыкания, изменяющаяся по периодическому закону с рабочей частотой.
|

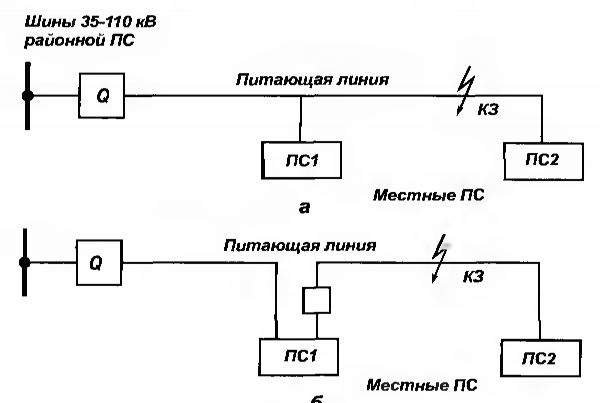

Рис.
3. Питание подстанций по схеме
«трансформатор — линия»

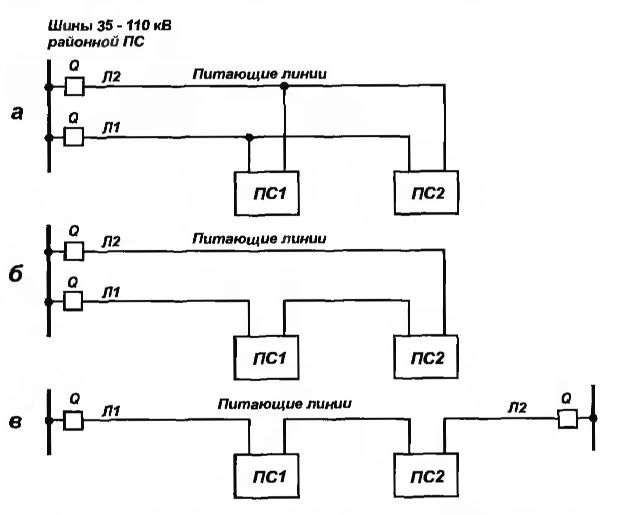

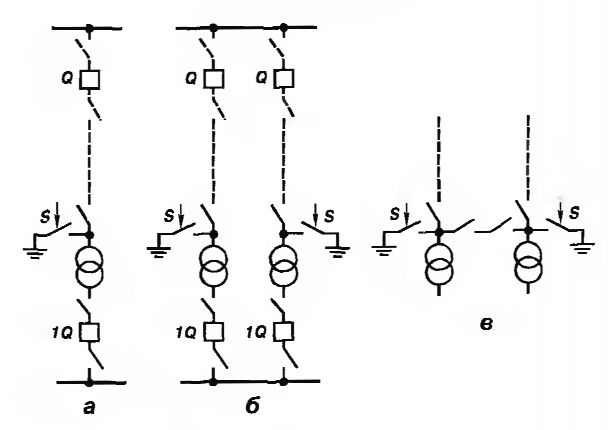

Рис.
2. Схемы питания подстанций по
двухцепной или двум одноцепным
линиям

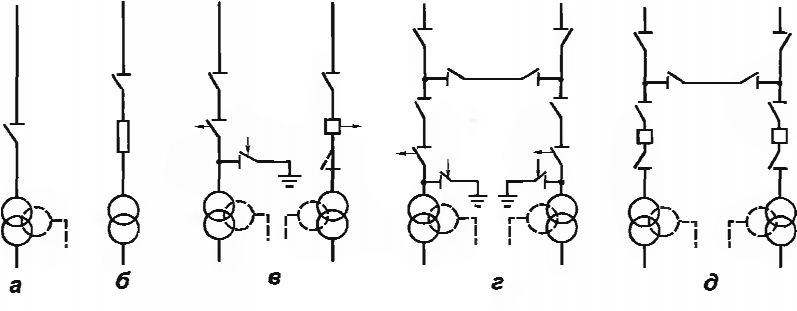

Рис.
4. Блочные схемы РУ ПС 35 кВ и
выше

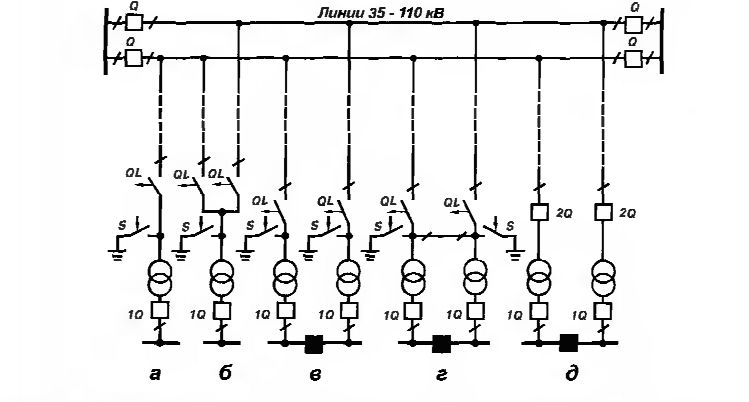

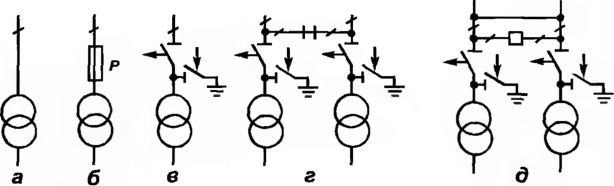

Рис.
5. Варианты схем подстанций с
трансформаторами, присоединяемыми
к ответвлениям от линий

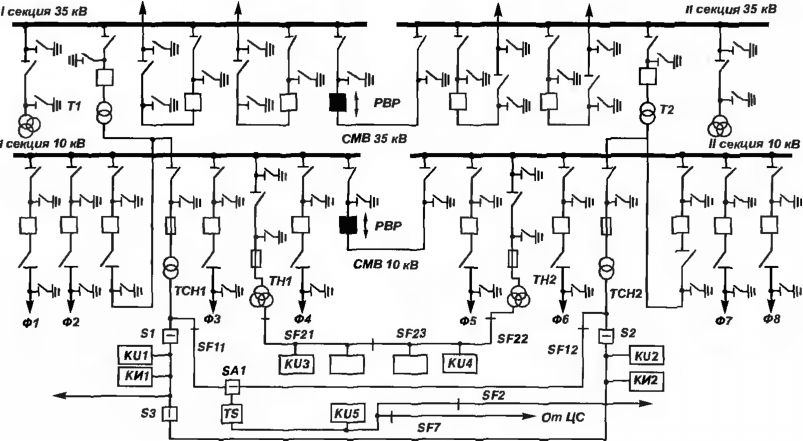

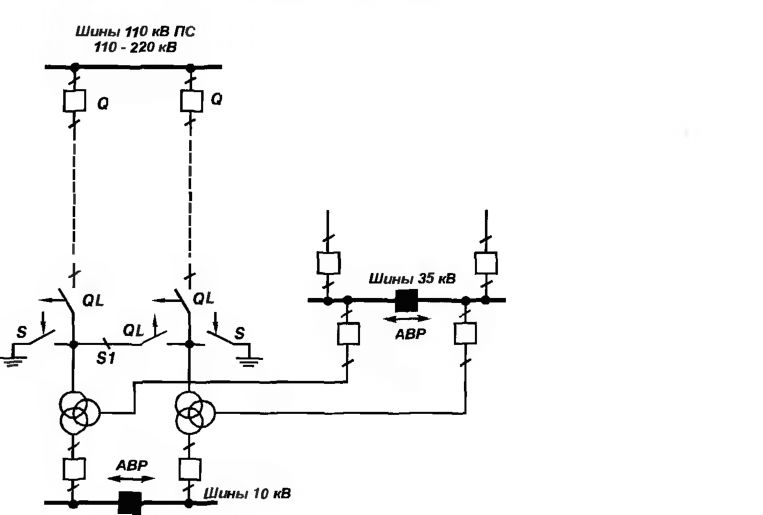

Рис.
6. Схема районной подстанции 110/35
/10 кВ
Схема моста (рис. 7 и 8). Схема
имеет небольшое число выключателей
на стороне высшего напряжения,
поэтому позволяет отключать любое
присоединение (линию и трансформатор).
Схема моста применяется при
относительно большой мощности
трансформаторов, а также большой
протяженности линий; схема рис 7,
a — при присоединении трансформаторов
к двум параллельным линиям или
тупиковой схеме питания трансформаторов
по двум линиям; схема рис.7, б — при
необходимости транзита мощности
по линиям.

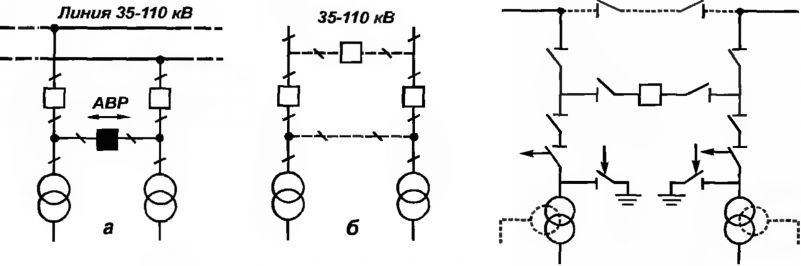

Рис.
7. Схема моста

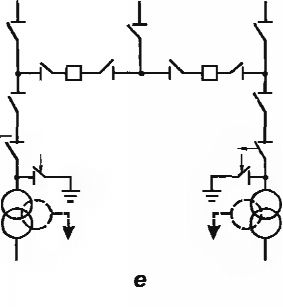

Рис. 8. РУ ПС по
схеме мостика

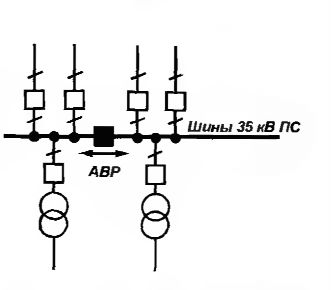

Рис.
9. Схема РУ 35 кВ подстанции с одной
системой сборных шин

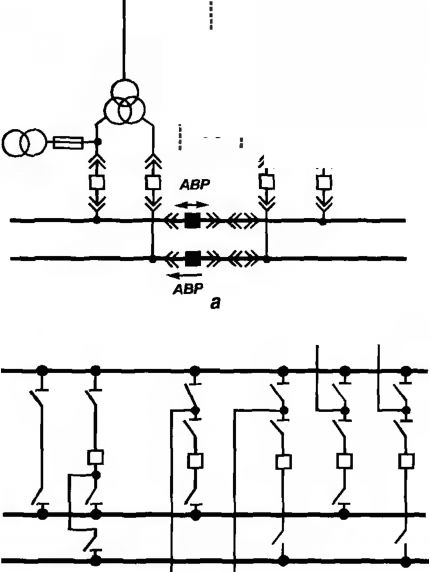

Рис.
10 Схемы РУ ПС со сборными шинами с
одним выключателем на присоединение

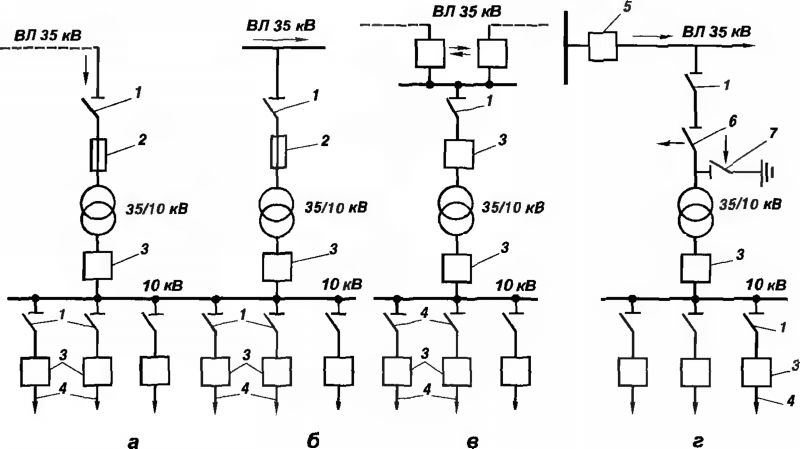

Рис.
12. Типовые схемы подстанций а —
тупиковая; б — ответвительная; в
— проходная; г — с короткозамыкателем
и отделителем
1 — разъединитель;
2 — плавкие предохранители; 3 —
масляный выключатель, 4 — отходящие
линии; 5 — головной масляный
выключатель; 6 — отделитель; 7 —
короткозамыкатель
Схемы электрических сетей городов
Рис. 1.20. Схема сети 110-330 кВ кольцевой конфигурации для электроснабжения крупного города
Рис. 1.21. Этапы развития электроснабжающей сети
