3. Складання технологічних схем та карт

Технологічна схема – це опис виробництва в графічному, письмовому, або комбінованому вигляді.

Технологічна схема – це стислий опис технологічного процесу виготовлення виробу.

Технологічна схема складається з таких розділів:

• сировина каменеобробного виробництва.

• Операції (основні та допоміжні для виготовлення виробів, переходи між ними).

• Обладнання та технологічна оснастка для виконання окремих операції.

• Склад готової продукції, номенклатури і види виробів.

Технологічна карта – це детальний опис виготовлення певного виробу, або деталей до нього. Технологічна карта описує повністю всі процеси і інструменти що потрібні для виготовлення виробу.

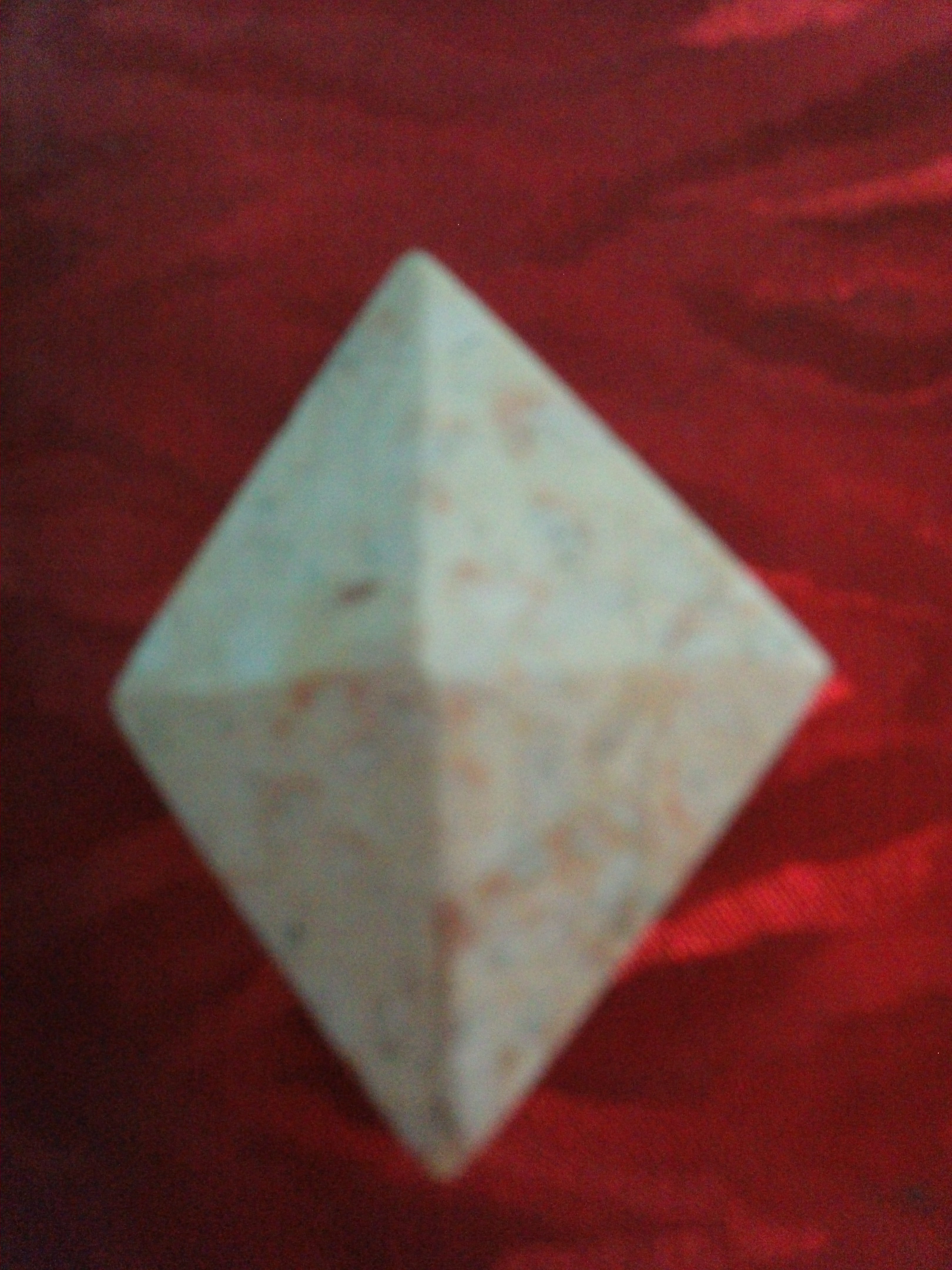

Технологічна карта виготовлення брилка.

Виконавець: Сумішевська К.В.

Вид виробу: Брилок.

Вид сировини: Мармур.

Ескіз.

М – 1:1 в мм.

15 15

8

20

20

№п/п	Назва технічного процесу, операції переходу.	Обладнання, інструменти, матеріали.	Технологічні параметри.	Примітка.
1.	Вибір сировини			Твердість -3. Густина -2,2 г/см3. Колір кремово-коричневий.
2.	Розпилювання	СКРН-1-2М Вода	D=250 мм. V= 2750об/хв.. N= 0,4 кВт.	Алмазний диск
3.	Розмітка по розмірам	Лінійка і маркер
4.	Підрізка по розмірам	СКРН-1-2М Вода	D=250 мм. V= 2750 об/хв.. N= 0,4 кВт.	Алмазний диск
5.	Шліфування	СШПН-300 Вода	D=200 мм. V=300, 600, 900 об/хв.. N=0,40 кВт.	Шліфувальна планшайба
6.	Полірування	СУШО Алмазна паста	D=150 мм. V=2750 об/хв.. N=0,27 кВт.	Дерев’яна планшайба
7.	Промивання	Вода
8.	Оцінка якості			По якості обробки, по розмірах.

Технологічна схема виготовлення брилка.

В ибір сировини Мармур.

Р озпилювання СКРН-1-2м

Розмітка

П ідрізка по розмірам СКРН-1-2м

Ш ліфування СШПН-300

П олірування СУШО

Промивка. Оцінка якості.

Технологічна карта виготовлення сходів

Виконавець: Сумішевська Каріна В.

Вид виробу: Сходів

Вид сировини: Граніт

Ескіз. М – 1:145 в мм.

2 000

450

30

№п/п	Назва технічного процесу, операції переходу.	Обладнання, інструменти, матеріали.	Технологічні параметри.	Примітка.
1.	Вибір сировини			Твердість -7 Густина -2,6 г/см3. Колір чорний.
2.	Комплектація ставки	кран-балка
3.	Розпилювання	СМР-043 60 штрібс. Вода.	V= 75об/хв.. N= 0,40 кВт.
4.	Розбір ставки	кран-балка
5.	Фактурна обробка	СМР-030 Вода, абразив	D=350 мм. V=400, 500, 800, 985 об/хв.. N=2,2 кВт.	Шліфувально-полірувальні планшайба
6.	Окантовка	СМР-014 Вода	D=650,800, 1250 мм. V=1500 об/хв.. N=75,5 кВт.	Дерев’яна планшайба
7.	Промивання	Вода
8.	Оцінка якості			По якості обробки, по розмірах.

Технологічна схема виготовлення сходів.

В ибір сировини Граніт.

К омплектація ставки кран-балка

Р озпилювання СМР-043

Розбір ставки

Ф актурна обробка СМР-030

О кантовку СМР-014

Промивка. Оцінка якості.

Граніт (італ. granito, від лат. granum — зернина) — інтрузивна гірська порода кислого складу із зернистою (рівномірно зернистою чи не рівномірно зернистою) структурою.

Середній хімічний склад

Середній хімічний склад граніту за Р.Делі (%): SiO₂ — 70,18; TiO₂ — 0,39; Al₂O₃ — 14,47; Fe₂О₃ — 1,57; FeO — 1,78; MnO — 0,12; Mg О — 0,88; Ca O −1,99; Na₂O — 3,48; K₂О — 4,11; Н₂О — 0,84; P₂О₅ — 0,19.

Граніт класифікують на основі мінерального та хімічного складу.

Розрізняють:

• власне граніт (10-65% плагіоклазу);

• гранодіорит (65-90%);

• плагіограніт або тоналіт;

• тронд’єміт (більше 90%).

Виділяють також серії граніту: калієві, калієво-натрієві (0,4 4,0) і натрієві.

Властивості

Густина не вивітреного граніту 2530—2720 кг/м³, пористість 0,2-4%, водо поглинання 0,15 −1,30%, опір стисненню 100—300 кг/м³.

Найбільше в граніті зерняток червоного або сірого кольору — це польовий шпат, від кольору якого, головним чином, і залежить колір граніту. Колір обумовлений забарвленням польових шпатів — може бути ясно-сірий, жовтуватий, рожевий, червоний, зелений. Інші зернятка, напівпрозорі, білуватого або жовтуватого кольору, схожі на шматочки мутного склад — кварц, частинки у вигляді блискучих пластинок — слюда.

Використання

Використовують як будівельний матеріал: для фундаментів великих будинків, для стояків залізничних мостів, набережних річок і каналів, сходів. Граніт можна полірувати; поверхня його стає зовсім гладкою та гарною. Граніт використовується для виготовлення пам'ятників, як облицювальний матеріал тощо. Всі будівлі з граніту міцні і довговічні.

Твердість – 6.5

Технологічна карта виготовлення огранки «радіант»

Виконавець: Сумішевська К. В.

Вид виробу: огранка «радіант»

Вид сировини: алмаз.

Ескіз. М – 1:1 в мм

α₂

Cr

α₁

bp

hb

hb₁

Ҩ

hoen

hn

hkn

B

B

B1

A

колір	дефектність			маса			bp% від В			hr% від В			В,гра.
1-1 1-7	1-1 7-8			До 0,29			54-60			0,1-0,3			40-42
							55-65			0,1-3,5			39-42
1-7 1-9	1-9 10-11			Понад 0,30			54-60			0,7-2,5			40-42
							55-65			0,7-3,0			39-42
h=A/В			hp% відВ			α1 град.			α2град			Cr% від В
1,05-1,50			60-80			44-48			38-44			20-25
В1 град.		Ҩ град.			hB1% від hb			Hkn%від hn			Hoen% від hn
50-60		40-50			54-62			80-90			20-25

Технологічна схема виготовлення огранка «радіант»

В ибір сировини Алмаз

Сортування

Р озмітка лупа маркер

Р озпилювання ШП-2

М оделювання ОАБ-4

О гранка (шліфування полірування) ОАБ-4

Промивка. Оцінка якості.

№п/п	Назва технічного процесу, операції переходу.		Обладнання, інструменти, матеріали.		Технологічні параметри.	Примітка.
1.	Вибір сировини					Твердість -10 Густина -3,5 г/см3. Колір безколірний. Прозорий.
2.	Сортування		Вага, лупа, пінцет
3.	Розмітка		лупа і маркер
4.	Закріпка		Пінцет, квадрант
5.	Розпилювання		СРБ		10-секцій, D=76 мм. N=0,08 кВт. V=1390 об/хв..
6.	Моделювання		ОАБ-4		D=300 мм. V=2000 об/хв.. N=0,08 кВт.	По ТВ по діамантам
7.	Огранка (шліф шліфу полірування)		ОАБ-4		D=300 мм. V=2000 об/хв.. N=0,08 кВт.
8.	Промивка		кислота
9.	Оцінка якості						По розмірам, по якості огранки, по якості полірування.

Алмазна сировина зустрічається в природі у формі октаедра рідше у формі куба або ромбододекаедра.

Крім монокристалів трапляється алмази у вигляді дрібнозернистих зростків, або агрегатів їх називають борт, карбонади, балас.

Сучасні технологічні схеми обробки алмазів включають в себе такі операції:

• Розпилювання.

• Розколювання.

• Попередня обдирка.

• Огранювання.

• Полірування.

• Оцінювання.
