8. Розрахунок направляючих ковзання на довговічність
Основою критичної працездатності направляючих є їх зносостійкість. з практики зносостійкості допускаються слідуйчі величини тиску на поверхність направляючих:
При робочій подачі (Р)=2..3 МПа
При швидких перемішенях (Р)=1,2 МПа.
Технічний розрахунок направляючих базується на слідуйчих допущеннях:
Власна спряженість базових деталей значно більше контактної.
Тиск розподіляється по ліній ному закону.
Тиск та деформація по ширині кожної направляючої дорівнює const

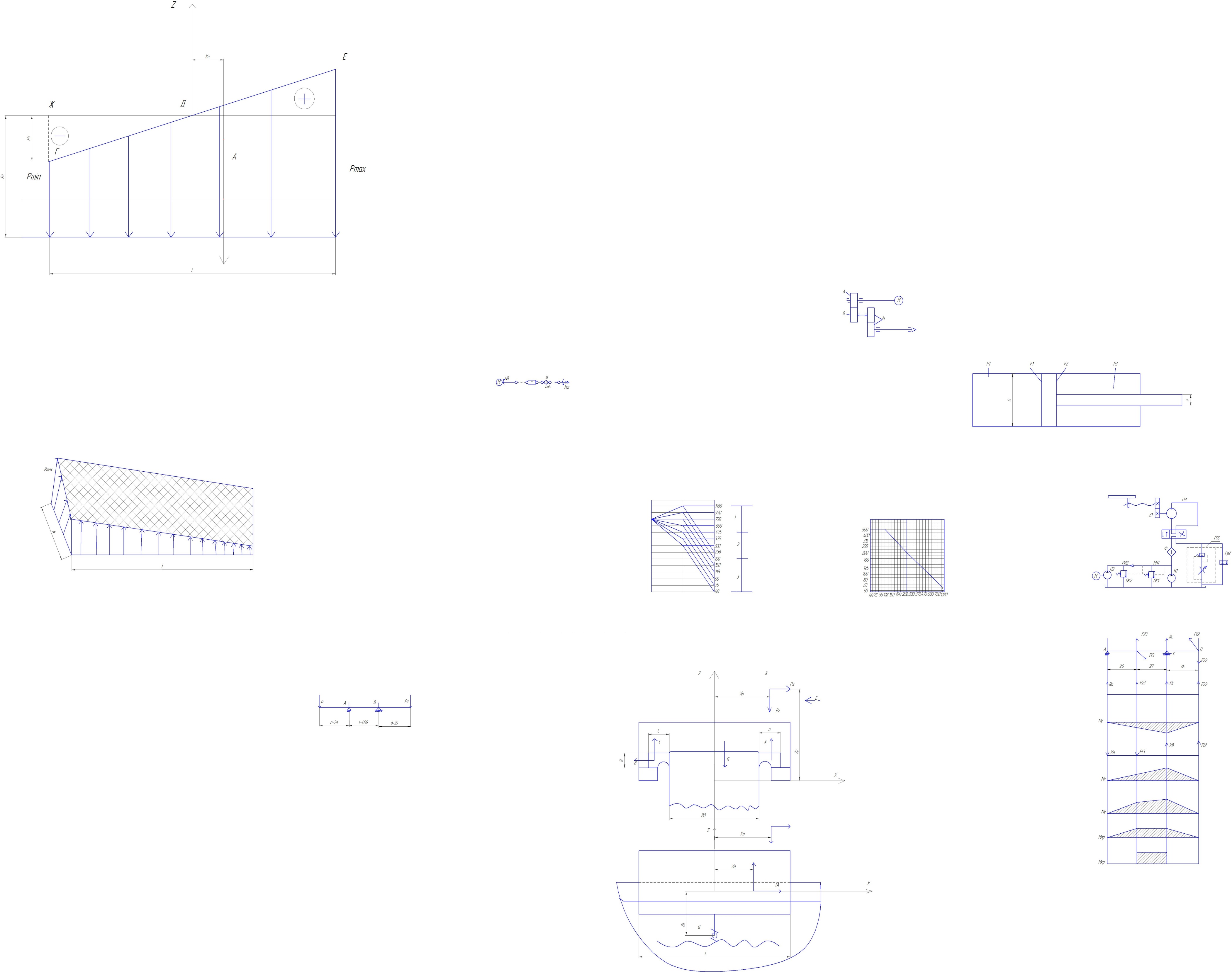

Рис.11 Розрахункова схема направляючих ковзання
При Xa =0 реакція А діє в центрі направляючої “а” і тиск вздовж направляючої буде розподілятися рівномірно
П
ри
Ха не дорівнює 0 виходить традиційний
закон розподілення тиску. Якщо привести
реакцію А до центру направляючої О, то
отримаємо силу А, діючу в центрі
направляючої О та момент діючий навколо
осі У і перекидаючи салазки викликаючи
цим справа від осі Z збільшення тиску,
а зліва від осі Z зменшення тиску.
Момент Муа створює епюру тиску, ця епюра підсумовується з Раср.
Для визначення нормального тиску та його розподілення відповідно до розрахункової схеми (рис.11)
На рис.12 показано розподілення тиску по ширині а та довжині в направляючих. В точці К відбувається різання і в ній прикладена сила різання Р.
8.1 Складаємо п’ять рівнянь статики в кареткі.
Рис.12 Розподілення тиску на направляючій поверхні каретки.
З перших рівнянь визначаємо реакцій А,В,С і Q
Для знаходження Ха, Хв,Хс ми складаємо ше одне рівняння
Розподілення тиску по довжині направляючих залежить від положення реакцій А,В і С
Рис.13 Розподілення тиску по довжині направляючих “a”
9. Вибір електроапаратури.
В цілях збільшення довговічності і надійності вибираємо систему з застосуванням безконтактних торцевих перемикачів. Ці перемикачі призначені для управління безконтактними логічними елементами, котрі здійснюють під дією управляючого елемента з конструктивних матеріалів або контролюючої деталі з феромагнітного матеріалу без безпосердньго контакту з ними.
Список використаної літератури.
Металорежуше станки (Н.С.Колев и др. машиностроение 1980).
Металорежуше станки (под. ред. В.Э.Пуша машиностроение 1985).
Краткий справочник металлиста(под ред. П.Н.Орлова, Е.А.Скороходова машиностроение 1980).
Детали машин Атлас конструкций (под ред. Д.Н.Решетова машиностроение 1979).
