11. Параметры усилителей: Амплитудная характеристика

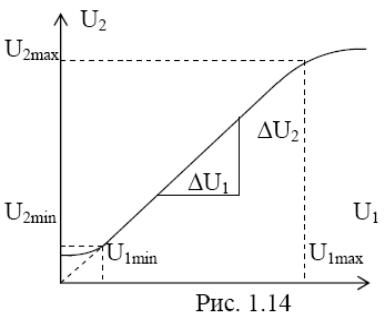

А
мплитудной
характеристикой называется
зависимость амплитуды первой гармоники
выходного напряжения от амплитуды
входного гармонического напряжения
(рис. 1.14).
На практике вместо амплитуд удобнее пользоваться действующими значениями входного и выходного напряжений. Как видно из рис. 1.14, линейная часть амплитудной характеристики ограничена величиной напряжений Umin и Umax. Напряжение Umin соответствует уровню собственных шумов усилителя. Напряжение Umax определяется допустимым уровнем нелинейности активных элементов, используемых в усилителе. Наклоном линейной части характеристики определяется коэффициент усиления усилителя
С амплитудной характеристикой неразрывно связано понятие динамического диапазона усилителя D, под которым понимают отношение максимального напряжения U1max на входе усилителя к минимальному U1min:
Выражение динамического диапазона в логарифмическом масштабе имеет вид
Понятие динамического диапазона применимо не только к усилителю, но и к самому сигналу:
Для усиления сигналов без искажений динамический диапазон усилителя должен быть больше или хотя бы равен динамическому диапазону сигнала:
12. Параметры усилителей: Нелинейные искажения
Нелинейные искажения проявляются на выходе усилителя в виде изменения формы усиливаемого сигнала. Возникают нелинейные искажения из-за нелинейности вольт-амперных характеристик усилительных элементов. Кроме усилительных элементов источниками нелинейных искажений могут являться трансформаторы или катушки индуктивности с магнитными сердечниками. Величина нелинейных искажений зависит от уровня сигнала, приложенного к нелинейному элементу.
Количественно уровень нелинейных искажений усилителей гармонических сигналов оценивается с помощью коэффициента гармоник или коэффициента нелинейных искажений kГ:
где U2,2f , U2,3f , U2,nf – напряжения второй, третьей, n-й гармоник на выходе усилителя;
U2,f – напряжение первой гармоники на выходе усилителя.
13. Параметры усилителей: Потребляемая мощность и коэффициент полезного действия
Обычно для питания усилителя могут использоваться несколько источников. Так, например, в мощных усилителях (от нескольких ват и выше) каскады предварительного усиления и каскады усиления мощности, как правило, питаются от разных источников. При определении потребляемой усилителем мощности учитывают мощность, потребляемую от всех источников питания. Величина полезной мощности в нагрузке существенно влияет на величину потребляемой мощности, поэтому последняя измеряется в режиме, когда усилитель отдает в нагрузку выходную мощность, равную расчетной.
Коэффициент полезного действия показывает, какая часть потребляемой от источника питания мощности превращается в полезную мощность на выходе усилителя. Он определяется как отношение полезной мощности в нагрузке к мощности, потребляемой от источника питания:
14. Четырехполюсники, их параметры и эквивалентные схемы

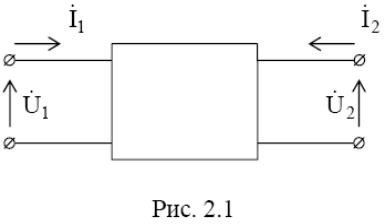

А
ЭУ,
используемые в технике передачи и
обработки информации, всегда выступают
в роли функционального звена, связывающего
источник сигнала (генератор) и нагрузку.
Подобные устройства получили названия
четырехполюсников в связи с тем, что
они характеризуются наличием двух пар
зажимов (рис. 2.1), одна из которых
предназначена для связи с источником
сигнала, вторая - для связи с нагрузкой.
Различают линейные и нелинейные четырехполюсники, четырехполюсники пассивные и активные. Согласно определению, данному в первом разделе, усилители могут представляться как активные четырехполюсники с управляемыми источниками. При этом, смотря по тому, в каком режиме работает усилительный элемент, усилитель может рассматриваться как линейный или как нелинейный четырехполюсник.
Свойства четырехполюсника как устройства для передачи сигнала полностью определяются соотношениями между напряжениями на его внешних зажимах и токами, которые проходят через эти зажимы. Соотношения, связывающие комплексные амплитуды напряжений и токов на двух парах зажимов четырехполюсника, называются уравнениями передачи четырехполюсника.
В усилительной технике наибольшее распространение получили системы уравнений (2.1), называемые соответственно Y-, Z-, H- и К-системами параметров четырехполюсника. Коэффициенты уравнений (2.1) называются параметрами четырехполюсника и определяются исключительно его схемой и значениями элементов и не зависят от внешних цепей, включенных на входе и выходе четырехполюсника.
Каждый из параметров можно определить, создавая на входе или на выходе четырехполюсника такой режим, при котором один из членов в правой части уравнений (2.1) превращается в ноль. Так, если в четырехполюснике, описываемом системой Y-параметров, обеспечить режим короткого замыкания на его выходе, при котором U2 равно нулю, то
- входная проводимость четырехполюсника,
измеренная в режиме короткого замыкания
на его выходе (U2
= 0);
- проводимость прямой передачи, измеренная
в режиме корот-
кого замыкания на его выходе (U2 = 0).
Для определения параметров Y12 и Y22 необходимо обеспечить режим короткого замыкания на входе четырехполюсника:
- проводимость обратной передачи,
измеренная в режиме короткого замыкания
на его входе (U1
= 0);
- выходная проводимость четырехполюсника,
измеренная в режиме короткого замыкания
на его входе (U1
= 0).
Для системы H-параметров таким же образом получим
- входное сопротивление, измеренное в
режиме короткого замыкания на выходе
(U2
= 0);
- коэффициент обратной передачи,
измеренный в режиме холостого хода на
входе (I1
= 0);
- коэффициент прямой передачи по току,
измеренный в режиме короткого замыкания
на выходе (U2
= 0);
- выходная проводимость четырехполюсника, измеренная в режиме холостого хода на его входе (I1 = 0).
При желании таким же образом могут быть определены параметры для Z- и K-систем.

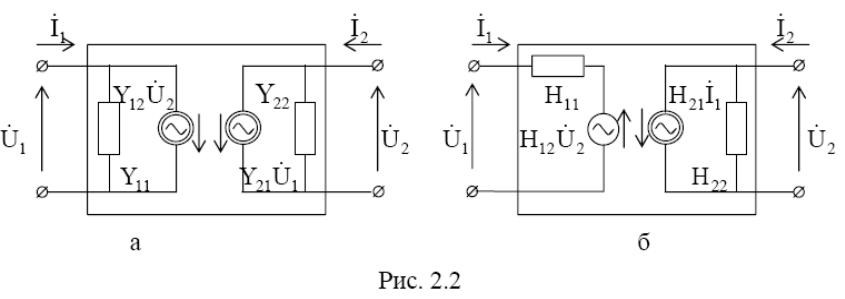

Каждой системе уравнений (2.1) соответствует своя эквивалентная схема. Так, например, эквивалентные схемы для У- и Н-систем представлены на рис. 2.2, а, б.
Как видно из рисунков, входная часть каждой схемы определяется первым уравнением соответствующей системы, а выходная - вторым.
